FTTB Optical Receiver with -7dBm~+2dBm AGC

Excellent optical AGC control technique, when the input optical power range is -9~+2dBm, the output lever, CTB and CSO basically unchanged;

Two-way optical signal receiving, back up each other, arbitrarily set the auto-switching conditions and can also be set to manual switch;

Downlink working frequency extended to 1GHz, RF amplifier part adopts the high performance low power consumption GaAs chip, the highest output level up to 108 dBuv;

EQ and ATT both use the professional electric control circuit, makes the control more accurate, operation more convenient;

Built-in the national standard II class network management transponder, support remote network management (optional);

Compact structure, convenient installation, is the first choice equipment of FTTB CATV network;

Built-in high reliability low power consumption power supply;

Item

Unit

Technical Parameter

Model

Receive Optical Power

dBm

-9 ~ +2

Optical Return Loss

dB

>45

Optical Receiving Wavelength

nm

1100 ~ 1600

Connector Type

SC/APC

Fiber Type

Single Mode

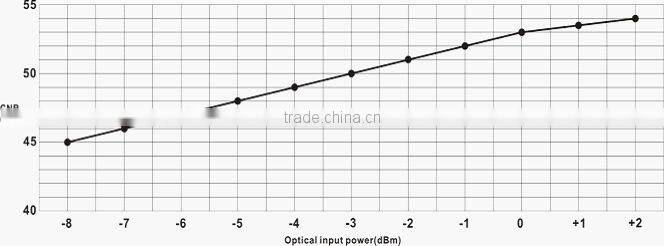

CNR

dB

≥ 51

EQ 6dB, Output level 108 dBμV 42-channel signal source input, -2dBm optical power received

CTB

dB

≥ 60

CSO

dB

≥ 60

Frequency Range

MHz

45 ~862/1000

Flatness in Band

dB

±0.75

Rated Output Level

dBμV

≥ 108

Max Output Level

dBμV

Optical AGC -9dBm~+2dBm≥110

Optical AGC-7dBm~+2dBm≥ 114

Output Return Loss

dB

≥16

Output Impedance

Ω

75

Optical AGC range

(-9dBm/-8dBm/-7dBm/-6dBm/-5dBm/-4dBm)—(+2dBm) adjustable

Electrical control EQ range

dB

0~15

Electrical control ATT range

dBμV

0~15

Power Voltage

V

AC(150~265)V

Operating Temperature

°C

-40~60

Consumption

VA

≤8

Dimension

 mm

190(L)* 110(W)* 52(H)
