10kv 35kv 66kv 110kv 220kv Polymer Post Insulator

10kv 35kv 66kv 110kv 220kv Polymer Post Insulator photo-1
Negotiable MOQ: 1000 Pieces (Price negotiable depending on order volume and customization)
Key Specifications
Get Latest Price
Place of Origin:
Liaoning, China
Brand Name:
GEM
Type:
Insulator
Payment & Shipping
Payment Methods:
Port of Shipment:
Shanghai or Dalian
Delivery Detail:
Delivery time depends on order quantity.
Place of Origin Liaoning, China
Brand Name GEM
Type Insulator
Material Porcelain
Application High Voltage
Rated Voltage From 10 to 220kV

Specifications

Be applied whole injection technique, the combination of hardware fittings and glassfiber core are imployed compressiontechnique

When you set the order, please supply the following information to us:







1. Type code



2. Voltage rating



3. Mechanical strength



4. Insulation distance



5. Creepage distance



6. Structure height







Paremeters:

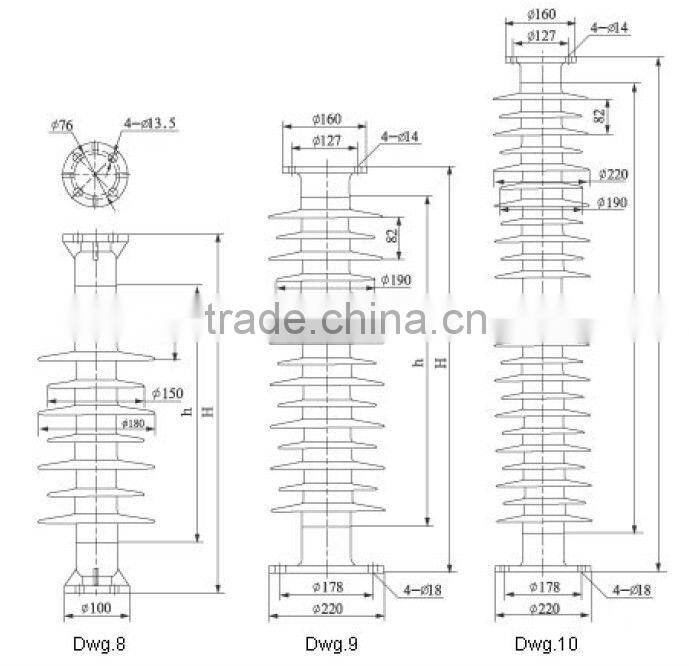

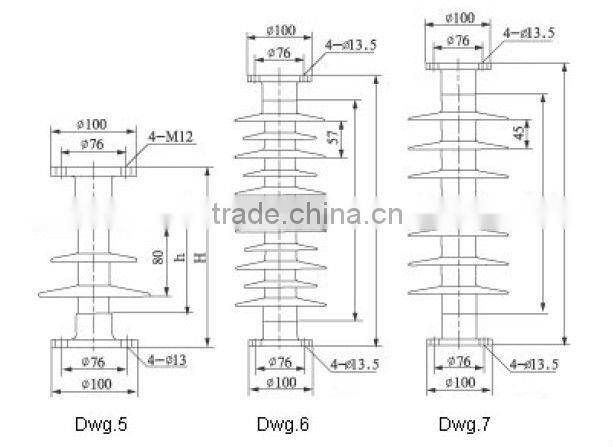

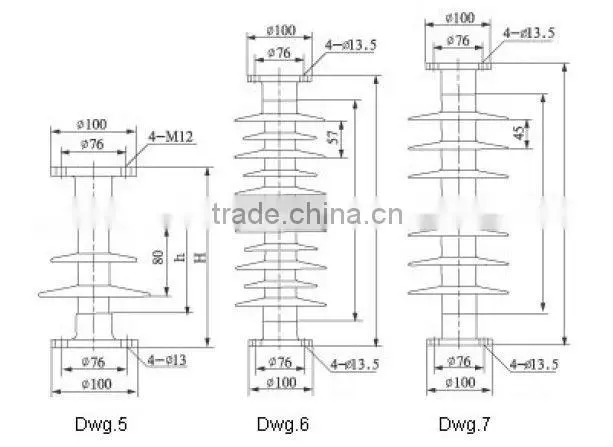

No. Type Code Rated Voltage (kV) Mechanical Failing Load Structure Height H (mm) Insulation Distance H (mm) Min. Nominal Creepage Distance (mm) Lighting Impulse Withstand Voltage, peak ≥ kV Power Frequency Withstand Voltage, 1 min ≥ kV Weiht (kg) Dwg.No.
Bending (kN) Torsional (kN.m)
1 FZSW-10/4 10 4 0.5 210±5 130 350 90 40 1.5 5
2 FZSW-35/5 35 5 1 400±5 300 1100 230 95 4 6
3 FZSW-35/5 35 5 1 450±5 350 950 230 95 4.5 6
4 FZS-35/5 35 5 1 450±5 350 950 230 95 4 7
5 FZSW-35/6 35 6 1.3 550±5 398 1230 230 95 5.5 8
6 FZSW-66/10 66 10 2.5 780±5 640 2100 410 185 19 9
7 FZSW-110/10 110 10 2.5 1200±5 1050 3300 550 230 28 10
8 FZSW-220/3 220 3 1.5 2300±5 2100 6500 1000 395 57 10

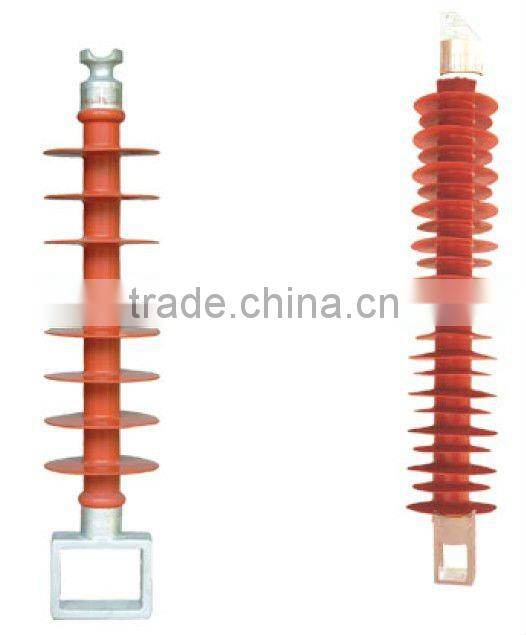

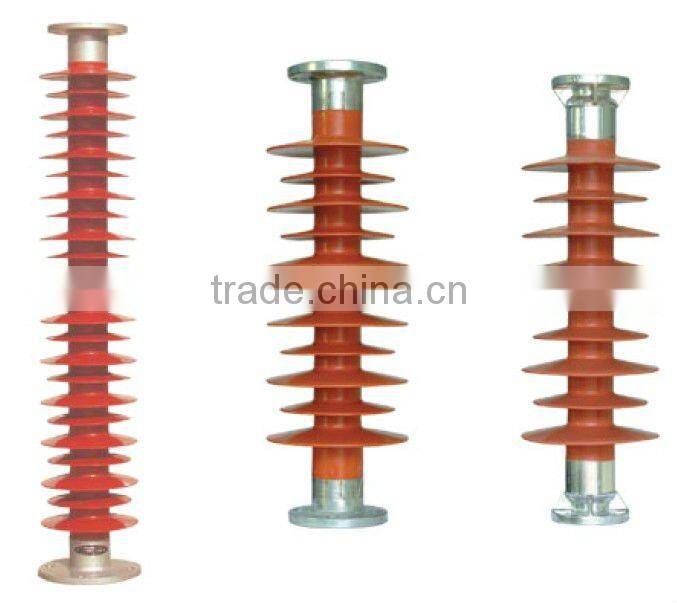

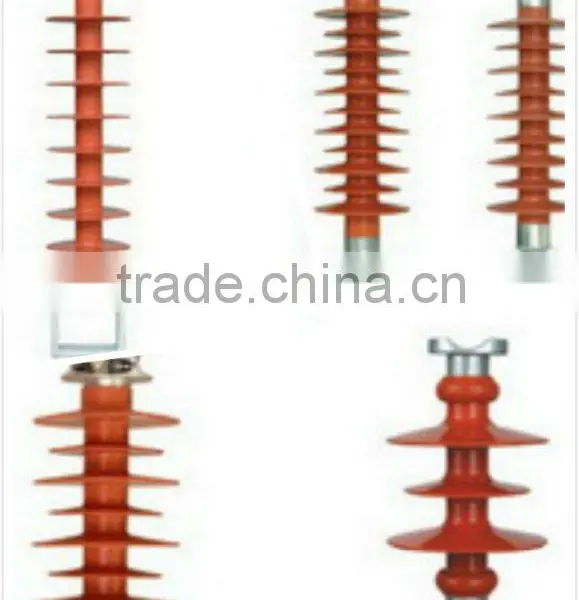

Please take the following pictures as follow:

10kv 35kv 66kv 110kv 220kv Polymer Post Insulator10kv 35kv 66kv 110kv 220kv Polymer Post Insulator



10kv 35kv 66kv 110kv 220kv Polymer Post Insulator10kv 35kv 66kv 110kv 220kv Polymer Post Insulator10kv 35kv 66kv 110kv 220kv Polymer Post Insulator

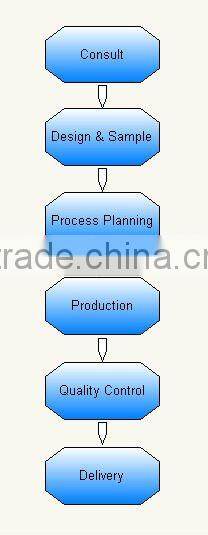

 Workfolw:



      10kv 35kv 66kv 110kv 220kv Polymer Post Insulator   10kv 35kv 66kv 110kv 220kv Polymer Post Insulator
