Válvula piloto pequeña de presión reducida para uso industrial
| Material | Acero inoxidable |
| Tiempo de muestras | 1) 2 días - Para nuestras muestras existentes de referencia 2) 15 días - Si es un nuevo tamaño, se necesita hacer un nuevo molde |
| OEM aceptable | Sí |
| Capacidad de producción | 100,000 piezas cada mes |
| Detalles de embalaje | Bolsa de polipropileno, caja interior, cartón exterior y palet. |
| Términos de pago | T/T ,L/C,,D/P,D/A,PAYPAL,WESTERN UNION |
| Tiempo de entrega | 20 días a 40 días después de confirmar el pedido |
| Cantidad mínima de pedido | 500-1000 Piezas |

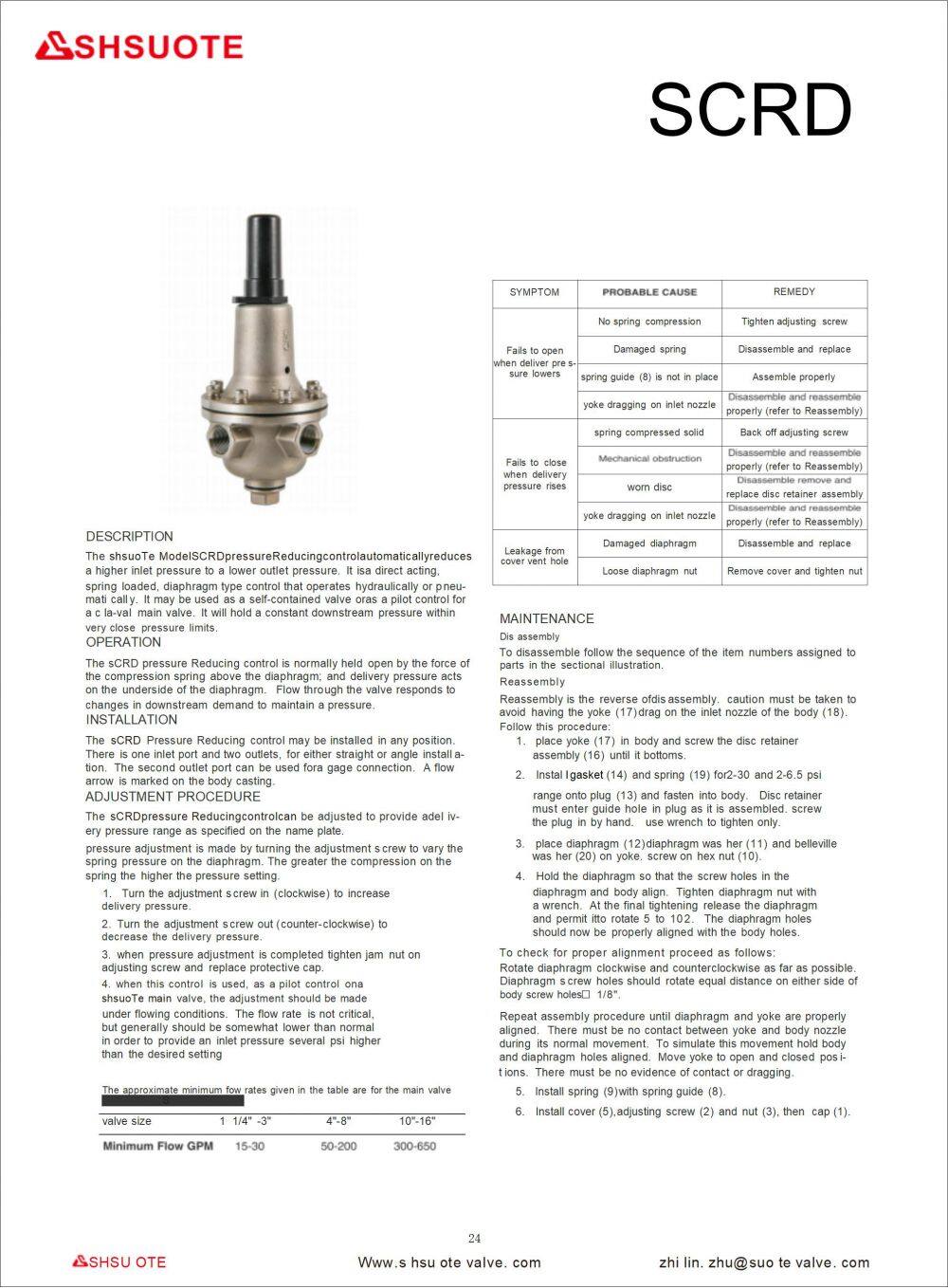

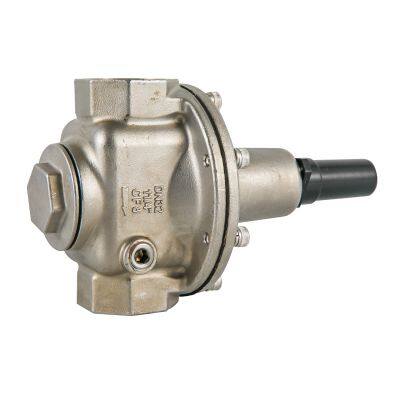

El control de reducción de presión del modelo SCRD de shsuoTe reduce automáticamente
una presión de entrada más alta a una presión de salida más baja. Es un control de tipo diafragma, accionado directamente y cargado por resorte, que funciona hidráulicamente o neumáticamente. Puede utilizarse como una válvula autónoma o como un control piloto para una válvula principal c la-val. Mantendrá una presión constante aguas abajo dentro de
límites de presión muy cercanos.
FUNCIONAMIENTO
El control de reducción de presión sCRD normalmente se mantiene abierto por la fuerza del resorte de compresión encima del diafragma; y la presión de suministro actúa sobre la parte inferior del diafragma. El flujo a través de la válvula responde a
cambios en la demanda aguas abajo para mantener una presión.
INSTALACIÓN
El control de reducción de presión sCRD se puede instalar en cualquier posición. Hay una entrada y dos salidas, para instalación recta o en ángulo. La segunda salida se puede utilizar para una conexión de manómetro. Hay una flecha de flujo marcada en la fundición del cuerpo.
PROCEDIMIENTO DE AJUSTE
El control de reducción de presión sCRD se puede ajustar para proporcionar un rango de presión de suministro según lo especificado en la placa de identificación.
El ajuste de presión se realiza girando el tornillo de ajuste para variar la presión del resorte sobre el diafragma. Cuanto mayor sea la compresión del resorte, mayor será la presión establecida.
1. Gire el tornillo de ajuste hacia adentro (en el sentido de las agujas del reloj) para aumentar la presión de suministro.
2. Gire el tornillo de ajuste hacia afuera (en sentido contrario a las agujas del reloj) para disminuir la presión de suministro.
3. Cuando se complete el ajuste de presión, apriete la tuerca de bloqueo en el tornillo de ajuste y reemplace la tapa protectora.
4. Cuando se utilice este control como control piloto en una
válvula principal shsuoTe, el ajuste debe realizarse
bajo condiciones de flujo. La tasa de flujo no es crítica, pero generalmente debe ser un poco menor que la normal para proporcionar una presión de entrada de varios psi más alta
MANTENIMIENTO Desmontaje

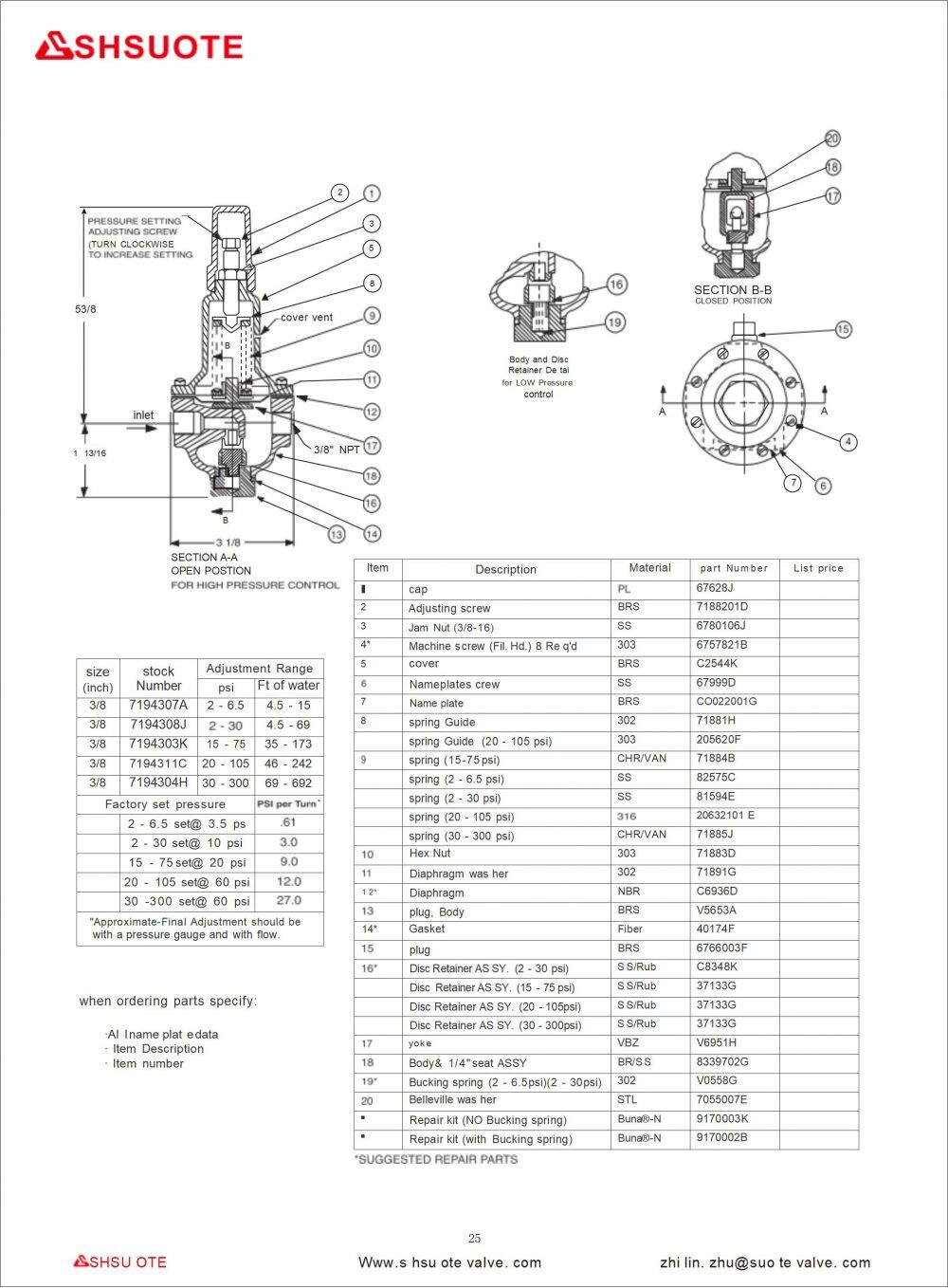

Para desmontar, siga la secuencia de los números de artículo asignados a las piezas en la ilustración seccional.
Montaje
El montaje es lo contrario del desmontaje. Se debe tener cuidado para evitar que el yugo (17) roce en la boquilla de entrada del cuerpo (18).
Siga este procedimiento:
1. Coloque el yugo (17) en el cuerpo y enrosque el retenedor del disco
el ensamblaje (16) hasta que llegue al fondo.
2. Instale la junta (14) y el resorte (19) para el rango de 2 - 30 y 2 - 6.5 psi
en el tapón (13) y sujétele al cuerpo. El retenedor del disco debe entrar en el agujero de guía del tapón durante el ensamblaje. Enrosque el tapón a mano. Utilice una llave solo para apretarlo.
3. Coloque el diafragma (12), el limpiador de diafragma (11) y la arandela de Belleville (20) en el yugo. Enrosque la tuerca hexagonal (10).
4. Sostenga el diafragma para que los agujeros de tornillo en el
diafragma y el cuerpo estén alineados. Aprete la tuerca del diafragma con una llave. En el último apriete, suelte el diafragma y permítale girar 5 a 102. Los agujeros del diafragma ahora deben estar correctamente alineados con los agujeros del cuerpo.
Para comprobar el correcto alineamiento, proceda de la siguiente manera:
Gire el diafragma en el sentido de las agujas del reloj y en sentido contrario a las agujas del reloj tanto como sea posible. Los agujeros de tornillo del diafragma deben girar la misma distancia a cada lado de
los agujeros de tornillo del cuerpo ⃞1/8".
Repita el procedimiento de ensamblaje hasta que el diafragma y el yugo estén correctamente alineados. No debe haber contacto entre el yugo y la boquilla del cuerpo durante su movimiento normal. Para simular este movimiento, mantenga alineados los agujeros del cuerpo y del diafragma. Mueva el yugo a las posiciones abierta y cerrada.
No debe haber evidencia de contacto o roce.
5. Instale el resorte (9) con la guía de resorte (8).
6. Instale la tapa (5), el tornillo de ajuste (2) y la tuerca (3), luego la tapa (1).
