Kleinpilotventil mit reduziertem Druck für industrielle Verwendung
| Material | Edelstahl |
| Probenlieferzeit | 1) 2 Tage - Für unsere vorhandenen Referenzproben 2) 15 Tage - Wenn es sich um eine neue Größe handelt, muss eine neue Form hergestellt werden |
| OEM wird akzeptiert | Ja |
| Produktionskapazität | 100.000 Stück pro Monat |
| Verpackungsdetails | Polybeutel, Innenkarton, Außenkarton und Palette. |
| Zahlungskonditionen | T/T ,L/C,,D/P,D/A,PAYPAL,WESTERN UNION |
| Lieferzeit | 20 bis 40 Tage nach Bestellbestätigung |
| Mindestbestellmenge | 500-1000 Stück |

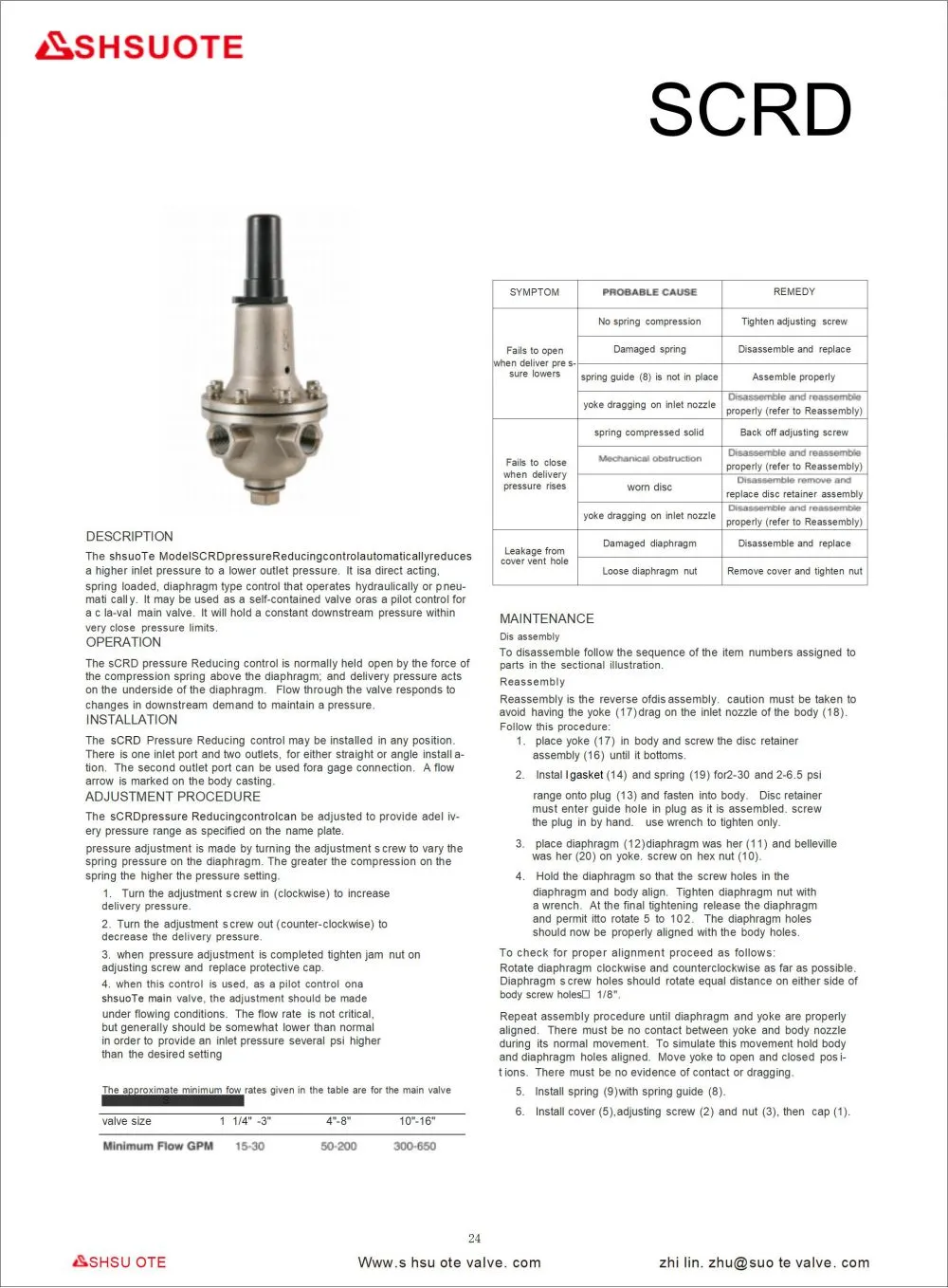

Das shsuoTe Modell SCRD Druckreduziereinrichtung reduziert automatisch
einen höheren Eingangsdruck auf einen niedrigeren Ausgangsdruck. Es ist ein direkt wirkendes,
federbelastetes Membrantyp-Regelventil, das hydraulisch oder pneumatisch betrieben wird. Es kann als eigenständiges Ventil oder als Pilotsteuerung für ein c la-val Hauptventil verwendet werden. Es hält den Druck stromabwärts innerhalb sehr enger Druckgrenzen konstant.
BETRIEB
Die sCRD Druckreduziereinrichtung wird normalerweise durch die Kraft der Druckfeder über der Membran geöffnet; der Lieferdruck wirkt auf die Unterseite der Membran. Der Durchfluss durch das Ventil reagiert auf Änderungen der Nachfrage stromabwärts, um den Druck aufrechtzuerhalten.
MONTAGE
Die sCRD Druckreduziereinrichtung kann in jeder Position montiert werden. Es gibt einen Eingangsanschluss und zwei Ausgänge, sowohl für gerade als auch für Winkelmontage. Der zweite Ausgangsanschluss kann für eine Manometeranschluss verwendet werden. Ein Strömungspfeil ist auf dem Gehäuseguss markiert.
EINSTELLVERFAHREN
Die sCRD Druckreduziereinrichtung kann eingestellt werden, um einen Lieferdruckbereich bereitzustellen, wie auf der Namensplatte angegeben.
Die Druckeinstellung erfolgt durch Drehen der Einstellschraube, um den Federdruck auf die Membran zu variieren. Je größer die Kompression der Feder, desto höher ist die Druckeinstellung.
1. Drehen Sie die Einstellschraube hinein (im Uhrzeigersinn), um den Lieferdruck zu erhöhen.
2. Drehen Sie die Einstellschraube heraus (gegen den Uhrzeigersinn), um den Lieferdruck zu verringern.
3. Wenn die Druckeinstellung abgeschlossen ist, ziehen Sie die Kontermutter auf der Einstellschraube an und ersetzen Sie den Schutzkappen.
4. Wenn diese Steuerung als Pilotsteuerung für ein
shsuoTe Hauptventil verwendet wird, sollte die Einstellung
unter Strömungsbedingungen vorgenommen werden. Die Strömungsgeschwindigkeit ist nicht kritisch, sollte aber im Allgemeinen etwas niedriger als normal sein, um einen Eingangsdruck von mehreren psi höher bereitzustellen
WARTUNG - Demontage

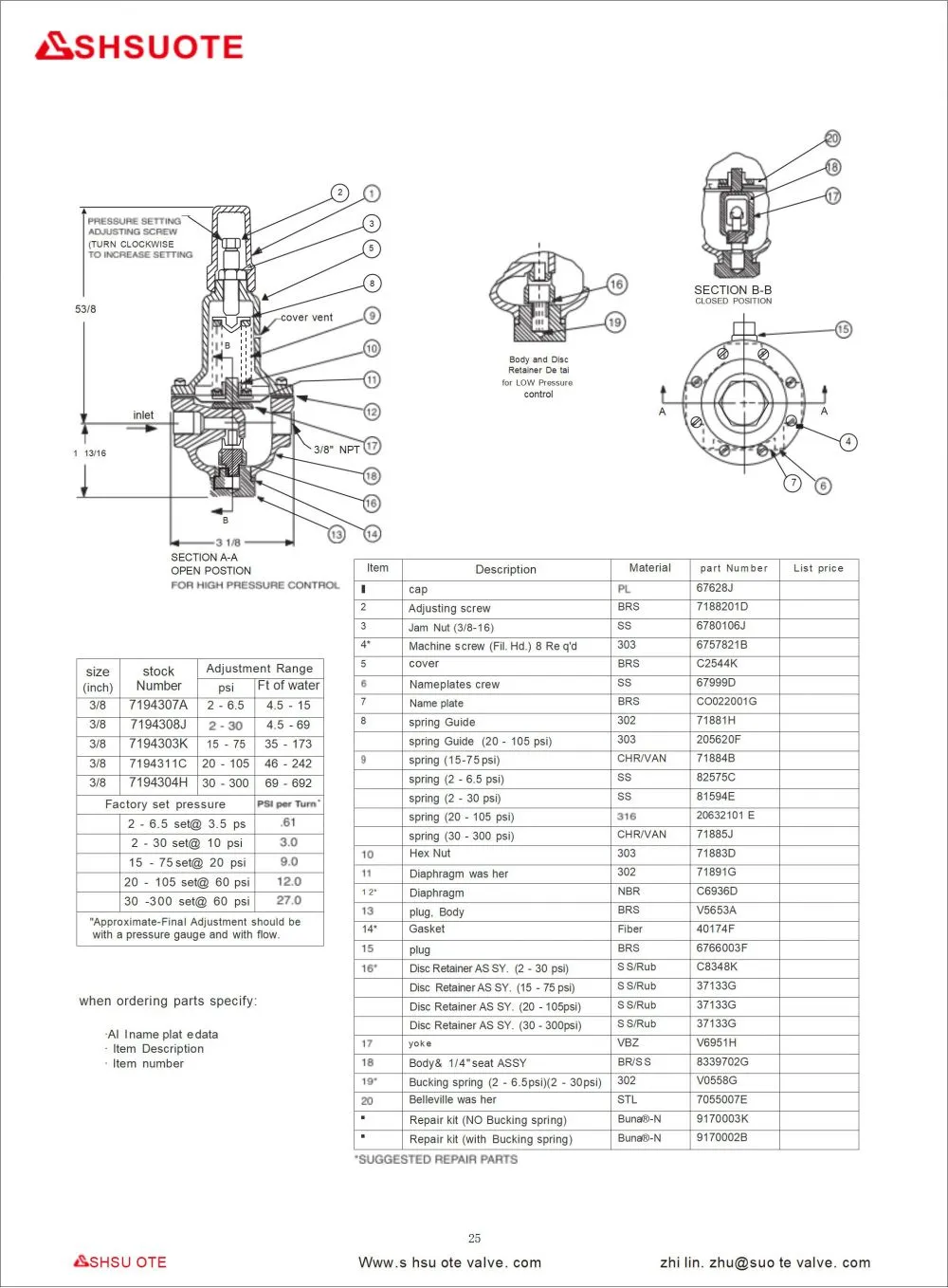

Um zu demonstrieren, folgen Sie der Reihenfolge der Teilenummern, die den Teilen in der Schnittzeichnung zugewiesen sind.
Montage
Die Montage ist die Umkehrung der Demontage. Vorsicht muss ergriffen werden, um zu vermeiden, dass das Joch (17) am Eingangsdüse des Gehäuses (18) reibt.
Folgen Sie diesem Verfahren:
1. Setzen Sie das Joch (17) in das Gehäuse und schrauben Sie die Scheibenhalterung
Anordnung (16), bis sie am Boden anliegt.
2. Montieren Sie die Dichtung (14) und die Feder (19) für 2-30 und 2-6,5 psi
Bereich auf die Stopfbuchse (13) und befestigen Sie sie im Gehäuse. Die Scheibenhalterung muss beim Zusammenbau in das Führungsloch in der Stopfbuchse eintreten. Schrauben Sie die Stopfbuchse von Hand ein. Verwenden Sie nur einen Schraubenschlüssel, um sie anzuziehen.
3. Legen Sie die Membran (12), die Membranwaschscheibe (11) und die Tellerfeder (20) auf das Joch. Schrauben Sie die Sechskantmutter (10) auf.
4. Halten Sie die Membran so, dass die Schraubenlöcher in der
Membran und dem Gehäuse fluchten. Ziehen Sie die Membranmutter mit einem Schraubenschlüssel an. Beim endgültigen Anziehen lassen Sie die Membran los und lassen Sie sie sich um 5 bis 102 drehen. Die Membranschraubenlöcher sollten jetzt richtig mit den Gehäuseschraubenlöchern fluchten.
Um die richtige Ausrichtung zu prüfen, gehen Sie wie folgt vor:
Drehen Sie die Membran so weit wie möglich im Uhrzeigersinn und gegen den Uhrzeigersinn. Die Membranschraubenlöcher sollten sich um die gleiche Entfernung auf beiden Seiten der
Gehäuseschraubenlöcher ⃞1/8" drehen.
Wiederholen Sie den Montagevorgang, bis die Membran und das Joch richtig ausgerichtet sind. Es darf keine Berührung zwischen Joch und Gehäusedüse während seiner normalen Bewegung geben. Um diese Bewegung zu simulieren, halten Sie die Gehäuse- und Membranschraubenlöcher fluchtend. Bewegen Sie das Joch in die Offen- und Geschlossenstellung.
Es darf kein Anzeichen von Berührung oder Reibung geben.
5. Montieren Sie die Feder (9) mit der Federführung (8).
6. Montieren Sie den Deckel (5), die Einstellschraube (2) und die Mutter (3), dann die Kappe (1).
