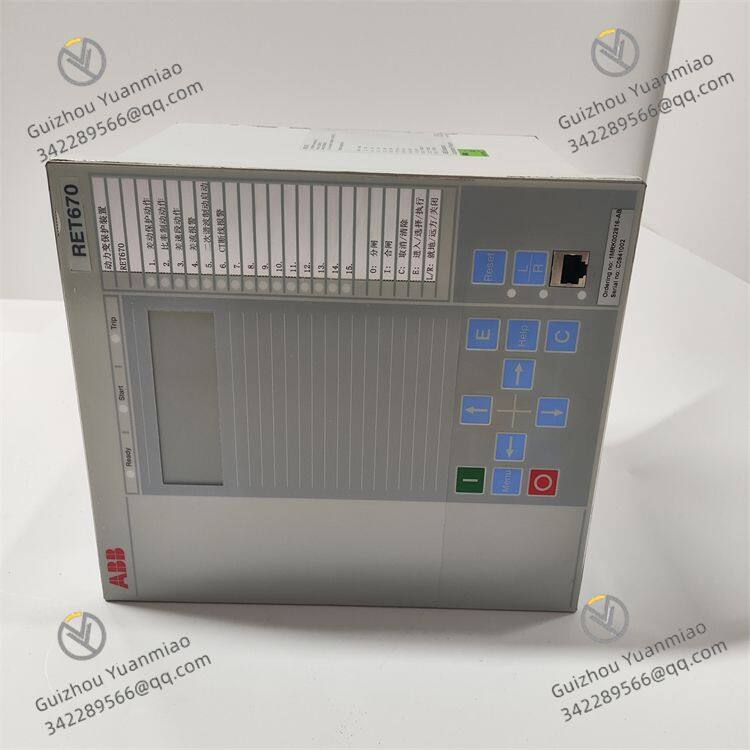

ABB RET670 1MRK002816-AC ist ein nach ANSI vorkonfigurierter digitaler Transformatorschutzgerät, ein intelligentes elektronisches Gerät (IED). Als “Sicherheitswächter” für Leistungstransformatoren ist es speziell für Zwei-Wicklungs / Drei-Wicklungs-Transformatoren, Autotransformatoren, Generator-Transformator-Einheiten, Phasenumstellertransformatoren, Nebenschlussreaktoren und andere Geräte entwickelt. Indem es Schutz, Messung, Steuerung und Überwachung integriert, ist es ein Kerngerät, das den sicheren und stabilen Betrieb von Transformatoren in Substationsautomatisierungssystemen gewährleistet.
I. Kernfunktionen und technische Vorteile
1. Schutzfähigkeit für alle Szenarien
Hauptschutz: Hochgeschwindigkeits-Prozentualer DifferenzialschutzMit einem leistungsstarken Differenzialschutzalgorithmus ausgestattet, unterstützt es Mehr-Schalter-Konfigurationen (bis zu 6 Einschränkungs-CT-Eingänge). Es verfügt über 2. Harmonischen-Sperre (um Fehlauslösungen aufgrund von Magnetisierungsstoßströmen zu vermeiden), 5. Harmonischen-Sperre (um Fehlauslösungen durch Übererregung zu verhindern) und Wellenform-Sperre. Es bietet eine äußerst schnelle Reaktion und hohe Empfindlichkeit für Hochwiderstandsfehler wie interne Wicklungs-Kurzschlüsse.
Backup-Schutz: Umfassender Fehler-SchutzBeinhaltet gestuften Überstrom / Erdfehler-Überstrom, Unterspannung / Überspannung, Nullsequenz-Überstrom, Übererregung, Temperatur-Schutz, Schalterausfall-Schutz usw. Es deckt alle abnormalen Betriebszustände von Transformatoren ab und realisiert einen doppelten “Haupt + Backup”-Schutz.
Spezialisierter Schutz: Zieldiagnostische FehlerisolierungUnterstützt Nullsequenz-Differenzialschutz (für Erdfehler), Impedanzschutz (für erweiterte externe Fehler) und Stufenschalter-Steuerung. Es behandelt genau die Fehlertypen in komplexen Leistungssystemen und verhindert die Eskalation von Fehlern.
2. Hochpräzise Messung und Überwachung
Messung elektrischer Größen: Nutzt fortschrittliche digitale Signalverarbeitungstechnologie, um Spannung, Strom, Frequenz, Leistung, Phasoren, Sequenzkomponenten und andere Parameter genau zu messen. Die Messgenauigkeit erreicht ±0,5%, was den Mess- und Überwachungsanforderungen von Substationen entspricht.
Zustandsüberwachung: Sammelt Echtzeit-Betriebsdaten wie Transformatoröltemperatur und Wicklungstemperatur. Es unterstützt die Fehleraufzeichnung (bis zu 100 Aufzeichnungen, FIFO), was eine vollständige Fehlernachverfolgung ermöglicht und eine Grundlage für die Fehleranalyse liefert.
Ereignisaufzeichnung: Unterstützt die SOE (Sequence of Events)-Aufzeichnung mit einer Zeitauflösung ≤ 1 ms und zeichnet genau Schutzbetätigungen und Alarminformationen auf, um die Wartung und den Betrieb nachvollziehbar zu machen.
3. Hochzuverlässige Kommunikation und Integration
Standard-Kommunikationsprotokolle: Ausgestattet mit IEC 61850-8-1 (Ethernet 100BASE-FX), Modbus RTU/TCP, DNP3.0, IEC 60870-5-103 und anderen Protokollen. Es verbindet sich nahtlos mit Substationsautomatisierungssystemen (SA), SCADA und Leitstellen für die Fernüberwachung und den Datenaustausch.
Lokale und Fernwartung: Unterstützt die lokale Bedienung über die HMI. Die Parametereinstellung, Statusüberwachung und Fehlersuche können auch remote über die PCM600-Konfigurationssoftware durchgeführt werden, was die Betriebs- und Wartungskosten senkt.
4. Industrie-Standard-Umgebungsanpassung
Betriebstemperaturbereich: -10°C ~ +55°C (erweiterbar auf -40°C ~ +70°C für einige Anwendungen), relative Luftfeuchtigkeit: 10% ~ 90% (nicht kondensierend). Es passt sich an komplexe Substationsumgebungen wie hohe Temperaturen, hohe Luftfeuchtigkeit und Staub an.
Kompatibel mit den IEC 60255 EMC-Standards, hat es eine starke Störungsfestigkeit und gewährleistet einen stabilen Betrieb in starken elektromagnetischen Umgebungen.
II. Technische Daten
| Kategorie | Element | Wert / Spezifikation |
|---|---|---|
| Grundinformationen | Modell | RET670 (Bestell-Nr.: 1MRK002816-AC) |
| Typ | Digitaler Transformatorschutz-IED | |
| Konfigurationsstandard | ANSI vorkonfiguriert | |
| Schutzfunktionen | Hauptschutz | Prozentualer Differenzialschutz (mit 2. / 5. Harmonischen-Sperre), Nullsequenz-Differenzialschutz |
| Backup-Schutz | Überstrom / Erdfehler-Überstrom, Unterspannung / Überspannung, Übererregung, Temperatur-Schutz, Schalterausfall-Schutz | |
| Messgenauigkeit | Spannungs- / Stromgenauigkeit | ±0,5% Ubase / ±0,5% Ibase |
| Frequenzbereich | (0,95~1,05)×fₙ (±2 mHz) | |
| Kommunikation | Hauptprotokolle | IEC 61850-8-1 (100BASE-FX), Modbus RTU/TCP, DNP3.0, IEC 60870-5-103 |
| Serielle Baudrate | 9600 / 19200 Bd (IEC 60870-5-103) | |
| Umgebung | Betriebstemperatur | -10°C ~ +55°C (Standard); -40°C ~ +70°C (erweitert) |
| Relative Luftfeuchtigkeit | 10% ~ 90% (nicht kondensierend) | |
| Schutzgrad | IP20 (Gerät), zur Installation in einem Schrank mit IP54 oder höherem Schutzgrad | |
| Stromversorgung & Verbrauch | Versorgungsspannung | 110~250V AC / 90~250V DC (weiter Bereich, redundante Unterstützung) |
| Typischer Stromverbrauch | ||
| Fehleraufzeichnung | Kapazität | Bis zu 100 Gruppen (FIFO), einschließlich Daten vor und nach dem Fehler |
III. Anwendungsfälle
Substations-Transformatorschutz: Deckt Haupttransformatoren, Einheitstransformatoren und Betriebsspannungstransformatoren auf Spannungsebenen von 220 kV und 500 kV ab. Als Hauptschutzgerät löscht es schnell interne Fehler und gewährleistet die Zuverlässigkeit der Stromversorgung.
Kraftwerks-Generator-Transformator-Einheiten: Bietet einen koordinierten Schutz für Generatoren und Transformatoren, behandelt komplexe Fehler wie Magnetisierungsstoßströme, Übererregung und interne Kurzschlüsse und erfüllt die Hochzuverlässigkeitsanforderungen von Kraftwerken.
Erneuerbare Energieanlagen (Wind / Solar): Unterstützt Blocktransformatoren und Haupttransformatoren, passt sich den Fluktuationseigenschaften von erneuerbaren Energiesystemen an und gewährleistet den sicheren und stabilen Betrieb von netzgekoppelten Transformatoren.
Industrieunternehmen-Substationen: Bietet einen Schutz für interne Verteiltransformatoren in allen Betriebszuständen, vermeidet Produktionsunterbrechungen durch Fehler und senkt die Betriebs- und Wartungskosten.
IV. Häufige Fehler und Lösungen
| Fehlersymptom | Mögliche Ursachen | Lösungen |
|---|---|---|
| Gerät lässt sich nicht einschalten | Falsche Stromverschaltung / abnormale Versorgungsspannung | 1. Prüfen Sie die Strompolarität und den Spannungsbereich (110~250V AC / 90~250V DC); 2. Messen Sie die Eingangsspannung mit einem Multimeter |
| Fehlauslösung des Differenzialschutzes | Umgekehrte CT-Polarität / CT-Übersetzungsverhältnis passt nicht | 1. Prüfen Sie die CT-Sekundärverschaltungspolarität; 2. Überprüfen Sie das CT-Übersetzungsverhältnis und die Geräteeinstellungen, und justieren Sie gegebenenfalls neu |
| Kommunikation verloren (IEC 61850) | Lockerer Faseranschluss / IP-Adresskonflikt | 1. Prüfen Sie die Faser-Schnittstelle und die Verbindung; 2. Überprüfen Sie die Geräte-IP und die Subnetzmaske auf Übereinstimmung mit dem Hostsystem |
| Zu große Messabweichung | Schlechte PT/CT-Sekundärverbindung | 1. Festziehen Sie die PT/CT-Sekundäranschlüsse; 2. Kalibrieren Sie die PT/CT-Übersetzungsverhältnisse und die Gerätemesseinstellungen neu |
| Gerätealarm (Temperaturanomalie) | Defekter Temperatursensor / lose Verkabelung | 1. Inspizieren Sie den Temperatursensor und die Verbindungen; 2. Testen Sie die Sensorausgabe; ersetzen Sie gegebenenfalls |
