1. Produktbeschreibung

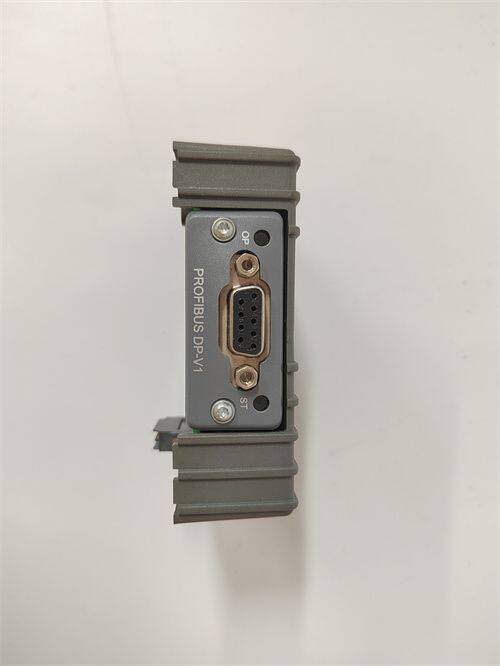

ABB CB801 (Bestell-Nr.: 3BSE042245R1) ist ein industrietauglicher PROFIBUS DP Kommunikationsschnittstellenmodul, das zur ABB Panel 800 Produktlinie gehört (kompatibel mit AC 800M/800xA Systemen). Es ist als spezielles DP-Slave-Erweiterungsmodul für Panel 800 Version 5 Bedienpanels konzipiert. Seine Kernfunktion besteht darin, einen Hochgeschwindigkeitsdatenaustausch zwischen dem Bedienpanel und PROFIBUS DP Mastereinheiten (wie z.B. AC 800M Controllern) in mittel- und großskaligen industriellen Automatisierungssystemen zu ermöglichen, wodurch die Anzeige des Status von Feldgeräten, die Parametereinstellung und die Übertragung von Betriebsbefehlen möglich sind.
Das Modul zeichnet sich durch ein kompaktes industrielles Gehäuse aus, unterstützt adaptive Kommunikationsbaudraten von 9,6 kbps bis 12 Mbps und arbeitet nur im DP-Slave-Modus. Es integriert optoelektrische Isolation und EMC-Störungsentstörungsschaltungen sowie Überspannungs- und Umkehrpolaritätsschutz. Es ist vollständig mechanisch und elektrisch mit Panel 800 Panels kompatibel, erfordert keine zusätzlichen Werkzeuge für die Installation und vereinfacht die Konfiguration. Es ist für breite Temperaturspektren in industriellen Umgebungen geeignet, was es zu einer äußerst zuverlässigen Lösung für die Kommunikationserweiterung bestehender Panel 800 Systeme und die Aufrüstung älterer Panels in der Energie-, Petrochemie-, Metallurgie- und anderen Branchen macht.
2. Technische Spezifikationen
| Parametertyp | Details |
|---|---|
| Modell | CB801 (Bestell-Nr.: 3BSE042245R1) |
| Hersteller | ABB |
| Produkttyp | PROFIBUS DP Kommunikationsschnittstellenmodul (DP-Slave), spezielles Erweiterungsmodul für Panel 800 V5 |
| Kernzweck | 1) Schnittstelle zwischen Panel 800 und PROFIBUS DP Netzwerk; 2) Hochgeschwindigkeitsdatenübertragung: Anzeigedaten des Panels, Steuerbefehle, Alarminformationen; 3) Systemerweiterung: Zugang zum DP-Bus ohne Panelersatz; 4) Störungsfreie Kommunikation für stark elektromagnetische industrielle Standorte |
| Kommunikationsparameter | Protokoll: PROFIBUS DP (IEC 61158-2); Modus: Nur DP-Slave; Baudrate: 9,6 kbps~12 Mbps automatisch adaptiv; Schnittstelle: Standard 9-poliger D-SUB; Elektrische Isolation: 2500V AC/1min; Unterstützt DP V0/V1 |
| Leistungsparameter | Gespeist durch die Panel 800 Panelrückseite (24V DC, ±10% Toleranz); Stromverbrauch: ≤3W; Überspannungs- und Umkehrpolaritätsschutz |
| Physikalische Abmessungen | 121,5 mm (B) × 49,5 mm (H) × 153 mm (T); Gewicht: ca. 0,2 kg; Panel-Schienen-Rastmontage, unterstützt Hot-Swap (unter Beachtung der System-Ein/Ausschaltprozeduren) |
| Schutzgrad | IP20 (Panel-Einbau); Kompatibel mit IEC 61000-4 EMC Standards (Stoss, ESD, RF-Störungsimmunität) |
| Umgebungsbewertung | Betriebstemperatur: -20℃~+70℃; Lagerungstemperatur: -40℃~+85℃; Relative Luftfeuchtigkeit: 5%~95% (nicht kondensierend); Vibration: IEC 60068-2-6; Stoss: IEC 60068-2-27 |
| Zertifizierung & Zuverlässigkeit | CE, UL, RoHS zertifiziert; MTBF > 180.000 Stunden; Konfigurationsparameter werden in nichtflüchtigem Speicher gespeichert |
3. Funktionen & Merkmale
(1) Spezielle Anpassung & nahtlose Integration
Panel 800 maßgeschneidert: Speziell für Panel 800 Version 5 Bedienpanels entwickelt mit perfekter mechanischer und elektrischer Übereinstimmung. Es kann direkt in die Panel-Erweiterungssteckdose gesteckt werden, ohne zusätzliche Adapter.
Plug-and-Play-Konfiguration: Unterstützt die schnelle Einstellung der PROFIBUS DP Adresse und der Baudrate über die lokale Schnittstelle des Panel 800 oder die Host-Software, keine speziellen Werkzeuge erforderlich.
Systemkompatibilität: Nahtlose Kommunikation mit ABB AC 800M Controllern und Drittanbieter-PROFIBUS DP Mastereinheiten, keine Protokollumwandlung erforderlich, reduziert die Systemkomplexität.
(2) Hochgeschwindigkeitskommunikation & stabile Übertragung
Breite Baudratenautoadaptation: Unterstützt den vollen Bereich von 9,6 kbps~12 Mbps, erkennt automatisch die Busbaudrate, passt sich PROFIBUS DP Netzwerken unterschiedlicher Entfernungen und Lasten an.
Hohe Isolation & Störungsunterdrückung: 2500V AC optoelektrische Isolation blockiert effektiv starke Feldstörungen und Erdpotentialunterschiede, gewährleistet stabile Kommunikation in stark elektromagnetischen Umgebungen wie z.B. Substationen und Chemiefabriken.
Datenintegrität: Unterstützt DP V1 Alarm- und Diagnosedaten, meldet automatisch Kommunikationsstörungen für schnelle Fehlerortung.
(3) Hohe Zuverlässigkeit & Sicherheitsschutz
Industrietaugliche Haltbarkeit: Breitbandiges Temperaturspektrum, Vibrations- und Stossfestigkeit, kompatibel mit IEC Industriestandards, geringe Ausfallrate für Langzeitbetrieb.
Elektrische Sicherheit: Umkehrpolaritäts- und Überspannungsschutz verhindert Schäden am Modul und am Panel durch falsche Verkabelung.
Hot-Swap-Unterstützung: Hot-Austausch unter Sicherheitsvorschriften möglich, reduziert die Systemausfallzeit.
(4) Einfache Wartung & Diagnose
Statusanzeige: Eingebaute LED-Anzeigen für Lauf-, Kommunikations- und Fehlerstatus, ermöglicht es dem Personal vor Ort, den Modulstatus ohne Hostcomputer zu beurteilen.
Diagnoseinformationen: Meldet Fehler wie Leitungsunterbrechung, Baudrateninkompatibilität und Adresskonflikt, Daten sind über die Panel 800 Schnittstelle oder das Master-System lesbar.
Firmware-Upgrade: Unterstützt Firmware-Upgrades über den PROFIBUS DP Bus oder den Panel-USB-Anschluss, um Sicherheitslücken zu beheben und neue Funktionen zu unterstützen.
4. Anwendungen
Energiebranche: Kommunikation zwischen Panel 800 Bedienstationen und AC 800M DCS-Systemen in Kraftwerken und Substationen, ermöglicht die Überwachung des Einheitenstatus und die Abgabe von Befehlen.
Petrochemiebranche: Kommunikation zwischen Feldbedienpanels und DP Mastereinheiten in Raffinerien und Chemiefabriken, passt sich explosionsgeschützten und hochstörungsbehafteten Umgebungen an.
Metallurgiebranche: Panel 800-Erweiterung für Walzwerke, Ofen und andere Geräte in metallurgischen Produktionslinien, ermöglicht die Parametereinstellung und den Fehleralarm.
Industrielle Automatisierungsmodernisierung: Aufrüstung älterer Panel 800 Panels ohne DP-Schnittstelle, erweitert die PROFIBUS DP Kommunikation über CB801 ohne vollständigen Panelersatz.
5. Häufig gestellte Fragen & Fehlerbehebung
1. Keine Kommunikation, Fehler-LED eingeschaltet
Überprüfen Sie die korrekte Verkabelung des PROFIBUS DP Kabels (A/B Polarität), stellen Sie sicher, dass der Abschlusswiderstand richtig installiert ist.
Verifizieren Sie, dass die DP-Adresse nicht mit anderen Geräten auf dem Bus kollidiert und dass die Baudrate mit dem Master übereinstimmt.
Überprüfen Sie die Panel-Stromversorgung und die sichere Verbindung zwischen Modul und Panel.
Lesen Sie den Fehlercode über das Master-Diagnosetool, um ein Leitungs- oder Hardwareproblem zu identifizieren; wenden Sie sich bei Bedarf an den ABB-Support.
2. Niedrige oder instabile Kommunikationsbaudrate
Bestätigen Sie die übereinstimmende Busbaudrate; für die Übertragung über lange Entfernungen wird eine niedrigere Rate empfohlen.
Überprüfen Sie, ob das DP-Kabel ein spezielles abgeschirmtes Twisted Pair ist und getrennt von Stromkabeln verlegt wird.
Überprüfen Sie die Buslastrate, vermeiden Sie Staus durch zu viele Slaves.
Ersetzen Sie den Abschlusswiderstand oder verifizieren Sie eine gute Erdung.
3. Modul nicht erkannt oder Installation fehlgeschlagen
Bestätigen Sie, dass das Panel 800 Panel Version 5 ist; CB801 ist nicht mit früheren Versionen kompatibel.
Überprüfen Sie, dass das Modul vollständig eingeschoben und eingerastet ist, um schlechte Kontakte zu vermeiden.
Aktualisieren Sie die Panel 800 Panel-Firmware auf die neueste Version für Kompatibilität.
