GE SR489-P5-HI-A20-E Комплексный релей управления и защиты

I. Описание продукта

Комплексный релей управления и защиты генераторов малой и средней мощности серии GE Multilin 489. P5 означает вторичный номинальный вход тока 5А трансформатора тока, HI - широкодиапазонное высоковольтное источник питания переменного или постоянного тока, A20 поддерживает аналоговый выход 4-20мА, E - версия с усовершенствованным жидкокристаллическим дисплеем. Он интегрирует полный набор функций основной защиты, измерения, мониторинга температуры, записи неисправностей и дистанционного общения для генераторов. Он имеет вставной и выдвижной корпус и используется в основном для отключения при неисправностях, безопасности мониторинга, измерения параметров синхронных/асинхронных генераторов в тепловых, гидроэлектростанциях и собственных электростанциях. В настоящее время завод-изготовитель прекратил производство, и это часто используемая основная запчасть защиты для старых блоков электростанций.

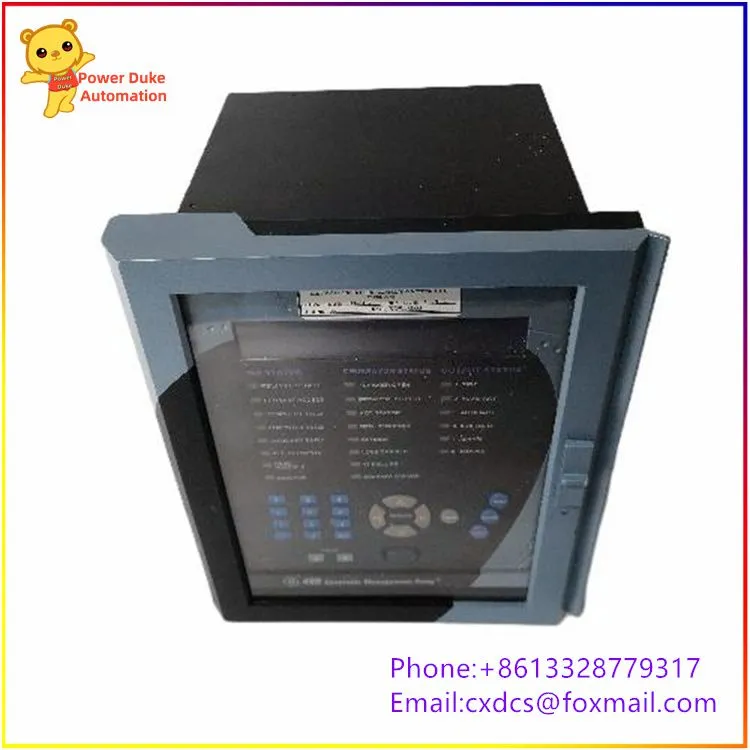

GE SR489-P5-HI-A20-E (1)_pixian_ai (2).jpg

Основные технические параметры

Полная модель: SR489-P5-HI-A20-E

Вход тока: вторичный номинальный ток CT 5А, поддерживает сбор трехфазного тока и тока заземленного нейтрали

Вход напряжения: вход напряжения PT, совместим с обычной вторичной цепью напряжения 100В

Источник питания управления: AC 70~265В / DC 90~300В, промышленная частота 48~62Гц

Аналоговые значения: 4 канала изолированного аналогового входа 4-20мА, 4 канала аналогового выхода 4-20мА

Канал измерения температуры: 12 каналов входа платинового сопротивления RTD, используется для мониторинга температуры статора и подшипников

Сигналы переключения: множество цифровых входов, 6 каналов неполярного аварийного выхода реле, контактная мощность AC 250В/5А

Интерфейс связи: RS232, RS485, Ethernet; поддерживает Modbus RTU/TCP, DNP3.0, синхронизацию времени IRIG-B

Конфигурация дисплея: усовершенствованная жидкокристаллическая панель с подсветкой, локальное просмотр мощности, установленных значений, записей неисправностей

Температура рабочей среды: -20℃ до +70℃, температура хранения - 40℃ до +85℃

Уровень защиты: передняя панель IP54, сторона клемм задней панели IP20

Метод установки: встраиваемая и выдвижная установка в шкаф распределительной панели, поддерживает быструю замену вставок без отключения питания

Equipped with 2.5A built-in fuse, total machine weight approximately 1.36kg

Сертификаты: CE, UL сертификаты безопасности и электромагнитной совместимости энергетической промышленности

GE SR489-P5-HI-A20-E (1)_pixian_ai (2)

Показатели продукта

Интегрированный полный набор профессиональной защиты генератора: дифференциальная защита статора, 100% защита заземления статора, направленная защита от заземленного перетока, защита от отрицательной последовательности перетока, защита от пере- и недонапряжения, защита от пере- и низкой частоты, защита от перемагничивания, защита от потери возбуждения, защита от обратной мощности, защита от блокировки ротора, защита от тепловой перегрузки, защита от разрыва VT и т.д. Функции защиты обеспечивают надежное отключение в течение миллисекунд, чтобы избежать перегорания генератора.

Поддерживает сбор температуры в нескольких точках RTD, реальное время мониторинг температуры обмоток статора и передних и задних подшипников, оповещение или отключение при перегреве, обеспечивая раннюю защиту от тепловых неисправностей генератора.

Высокоточное электрическое измерение, способное собирать параметры трехфазного напряжения, тока, активной мощности, реактивной мощности, коэффициента мощности, частоты и потребления электроэнергии, и иметь функцию измерения и управления.

Имеет функцию записи неисправностей, записи последовательности событий SOE и хранения большого количества аварийных событий, поддерживает загрузку волновых форм, облегчая анализ и выявление причин аварий; встроенная функция имитационного отладки, может локально проверять установленные значения защиты.

Мультипротокольная связь, совместимая с системами SCADA и DCS электростанции, может дистанционно передавать данные о работе, информацию об авариях и поддерживать дистанционное изменение установленных значений защиты, включение/выключение защиты.

Вставная модульная конструкция, основное устройство и вставка клеммного блока разделены, что удобно для замены запчастей на месте, значительно сокращая время простоя для технического обслуживания генератора.

Производный широкотемпературный и широковольтный дизайн, высокая устойчивость к электромагнитным помехам, способен стабильно и непрерывно работать в условиях пыли, влажности и сильных электромагнитных полей на электростанции.

12

 Области применения

Тепловые, гидроэлектростанции, газовые электростанции: Полный набор основной защиты и измерения для средних паровых и водяных турбинных генераторов Металлургические, химические и цементные собственные электростанции: Геотермальные энергетические установки, резервные синхронные генераторы безопасности

Дистрибутивные энергетические системы, биомассовые электростанции, электростанции на основе сжигания отходов комплексная защита и мониторинг генераторов

Морские электростанции, комбинированные энергетические установки, аварийные дизельные генераторы релейная защита, измерение и управление

Собственные подстанции промышленных предприятий синхронные генераторы, синхронные конденсаторы защита, онлайн-система мониторинга температуры

Список аналогичных номеров моделей

SR489-P1-HI-A20-E: Вторичный вход тока CT 1А, высоковольтное питание, версия с усовершенствованным дисплеем и выходом 4-20мА

SR489-P5-LO-A20: Низковольтное источник питания управления (20~60В DC), стандартная версия с входом тока 5А

SR489-P5-HI-A1: Базовая модель с малосигнальным аналоговым выходом 0~1мА

SR489-P5-HI-A20: Стандартная версия с LCD-дисплеем

SR489-P5-HI-A20-E: Усовершенствованная версия с большим экраном LCD-дисплея данной модели

Серия 889: Совместимое новое поколение устройства защиты генератора GE, которое может напрямую заменить серию SR489 GE Vernova
