2-4 дюймовые полупроводниковые подложки типа N/P из монокристалла InAs, кристаллические подложки, пластинки

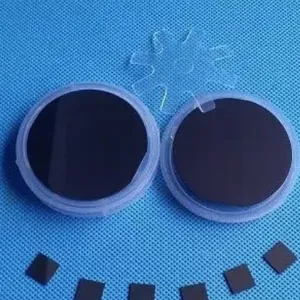

2-4 дюймовые полупроводниковые подложки типа N/P из монокристалла InAs, кристаллические подложки, пластинки photo-1
2-4 дюймовые полупроводниковые подложки типа N/P из монокристалла InAs, кристаллические подложки, пластинки photo-2
2-4 дюймовые полупроводниковые подложки типа N/P из монокристалла InAs, кристаллические подложки, пластинки photo-3

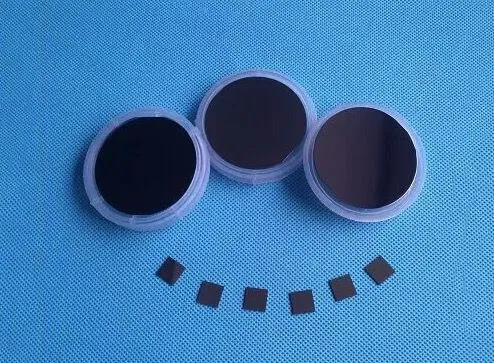

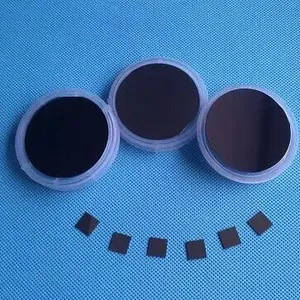

2-4 дюймовые полупроводниковые подложки типа N/P из монокристалла InAs, кристаллические подложки, пластинки photo-4
2-4 дюймовые полупроводниковые подложки типа N/P из монокристалла InAs, кристаллические подложки, пластинки photo-5

Продуктовые акценты

Полупроводниковый субстрат. Кристаллические подложки, пластины
Договороспособный MOQ: 10 Blades (Цена договорная в зависимости от объема заказа и индивидуальных требований)
Ключевые характеристики
Получить актуальную цену
Основные рынки:
North America, Южная Америка, Восточная Европа, Юго-Восточная Азия, Африка, Океания, Mid East, Восточная Азия, Западная Европа, Центральная Америка, Северная Европа, Южная Европа, Южная Азия, Внутренний рынок
Местоположение:
Guiyang, Guizhou, China
Оплата и доставка
Способы оплаты:
Порт отгрузки:
China
Детали доставки:
Время доставки зависит от количества заказа.

2 - 4 дюйма Гальлий антимонид GaSb Подложка монокристалл для полупроводников

InAsSb/In - AsPSb, InNAsSb и другие гетеропереходные материалы могут быть выращены на монокристалле InAs в качестве подложки, и может быть изготовлено инфракрасное светодиодное устройство с длиной волны от 2 до 14 мкм. Материал сверхрешеточной структуры AlGaSb также может быть эпитаксиально выращен с использованием монокристаллической подложки InAs. Среднеинфракрасный квантовый каскадный лазер. Эти инфракрасные устройства имеют хорошие перспективы применения в таких областях, как мониторинг газов, низкорасходная оптическая связь и т.д. Кроме того, монокристаллы InAs имеют высокую подвижность электронов и являются идеальными материалами для изготовления гальванических приборов.

20190405100915_363351658109318746

Применение монокристаллических подложек InAs
Монокристалл InAs может быть использован в качестве подложочного материала для выращивания гетероструктурного материала, такого как InAsSb/InAsPSb или InAsPSb, для изготовления инфракрасного светодиодного устройства с длиной волны от 2 до 12 мкм. Материал сверхрешеточной структуры InAsPSb также может быть эпитаксиально выращен с использованием монокристаллической подложки InAs для изготовления среднеинфракрасного квантового каскадного лазера. Эти инфракрасные устройства имеют хорошие перспективы применения в области газоанализа и низкорасходной оптической связи. Кроме того, монокристаллы InAs имеют высокую подвижность электронов и являются идеальным материалом для изготовления гальванических приборов.

Особенности монокристаллических подложек InAs
1. Кристалл выращен методом жидкостного герметичного вытягивания (LEC), с развитой технологией и стабильными электрическими характеристиками.
2, с использованием рентгеновского направляющего прибора для точной ориентации, отклонение ориентации кристалла составляет только ±0,5°
3, пластина полируется методом химико - механического полирования (CMP), поверхностная шероховатость 4, to achieve the “open box ready to use” requirements
5, according to user requirements, special specifications product processing

crystal dope type  Ion carrier concentration cm-3 mobility(cm2/V.s) MPD(cm-2) SIZE
InAs un-dope N 5*1016 ³2*104 Φ2″×0.5mmΦ3″×0.5mm
InAs Sn N (5-20) *1017 >2000 Φ2″×0.5mmΦ3″×0.5mm
InAs Zn P (1-20) *1017 100-300 Φ2″×0.5mmΦ3″×0.5mm
InAs S N (1-10)*1017 >2000 Φ2″×0.5mmΦ3″×0.5mm
size (mm) Dia50.8×0.5mm,10×10×0.5mm,10×5×0.5mm can be customized




ra Surface roughness(Ra):




polish single or doubles side polished




package 100 grade cleaning plastic bag in 1000 cleaning room




16581095588181658109318746

—FAQ ––

Q: Are you trading company or manufacturer ?
A: Shanghai Xinkehui New Material Co. Ltd., is a trading company but have a sapphire manufacturer
as a supplier of semiconductor materials wafers for a wide span of applications.
Q: How long is your delivery time?
A: Generally it is 5-10 days if the goods are in stock. or it is 15-20 days if the goods are not in stock,it is according to quantity.

Q: Do you provide samples ? is it free or extra ?
A: Yes, we could offer the sample for free charge but do not pay the cost of freight.
Q: What is your terms of payment ?
A: Payment= 1000 USD,
50% Т/Т заранее, остаток перед отправкой.
