Центр поддержкиЭлектрический нагревательный конденсатор RFM0.75-500-2.5S
Продуктовые акценты
Сопутствующие товары
-
Высоковольтный параллельный конденсатор BFM10.5-100-3WДоговороспособныйMOQ: 1 Unit -
Высоковольтный параллельный конденсатор BFM12-200-1WДоговороспособныйMOQ: 1 Unit
-
Электрический нагревательный конденсатор RFM0.75-2000-1S. RFM0.75-1000-1S. RFM0.75-750-1S. RFM0.75-2000-0.5SДоговороспособныйMOQ: 1 Unit
-
Электрический нагревательный конденсатор RFM0.75-1000-1S.ДоговороспособныйMOQ: 1 Unit
-
Электрический нагревательный конденсатор RFM0.75-640-8SДоговороспособныйMOQ: 1 Unit
Основная структура и принцип работы

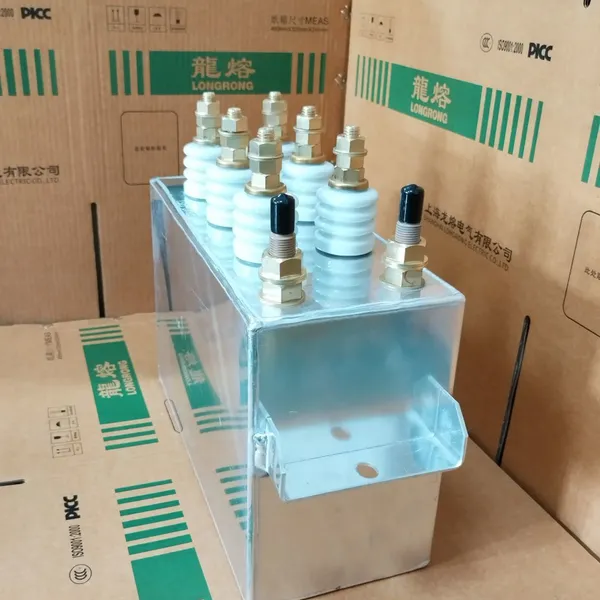

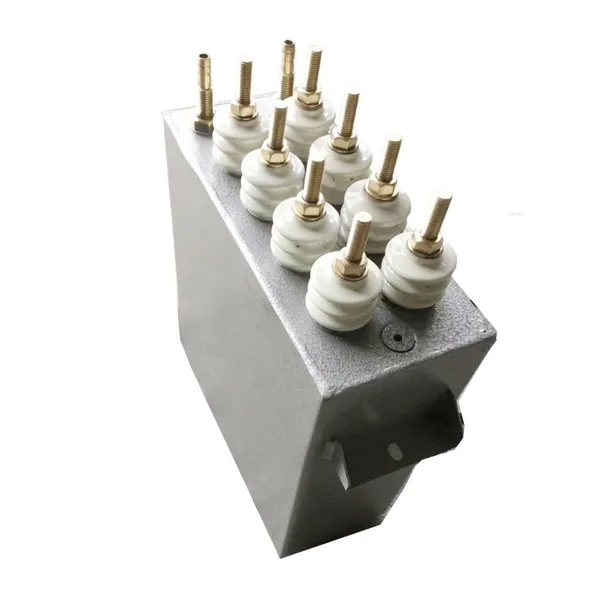

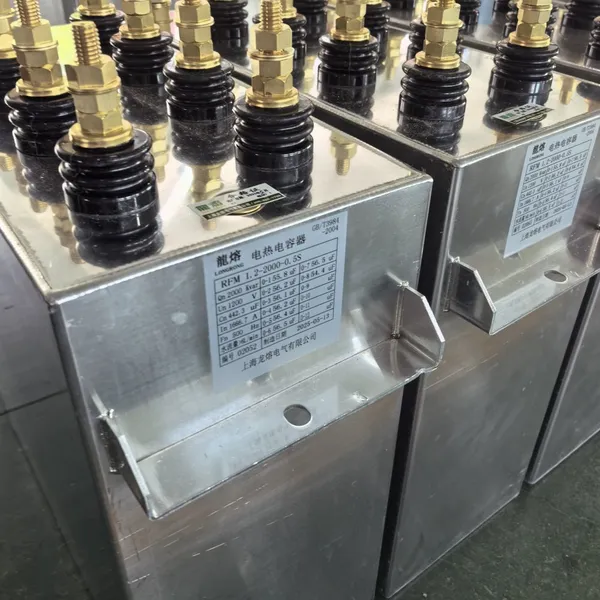

Конденсаторы типа RFM состоят из двух точных частей: "сердца" и "корпуса". Внутренняя часть сердца изготовлена из шероховатой полипропиленовой пленки и высокопроизводительного жидкого вещества (например, дифенилэтана, без ПХБ) в качестве композитного диэлектрика, а электродная пластина изготовлена из высокочистого алюминиевого фольга. Некоторые модели имеют самозалечивающуюся технологию, которая может быстро восстановить изоляцию в случае локального пробоя. Чтобы справиться с теплом, генерируемым высокочастотным и высоким током, на боковой стороне общего электрода сердца приварена охлаждающая водяная труба, которая должна быть провентилирована для охлаждения. Корпус обычно представляет собой прямоугольную коробочную структуру, изготовленную из алюминиевого сплава или стальной пластины, согнутой и приваренной. Крышка коробки оснащена входными и выходными трубами и керамическими втулками, поддерживающими клеммные блоки, а внутри заполнено изоляционным жидким веществом, чтобы повысить теплоотвод и изоляционные свойства.
Подробное объяснение значения модели

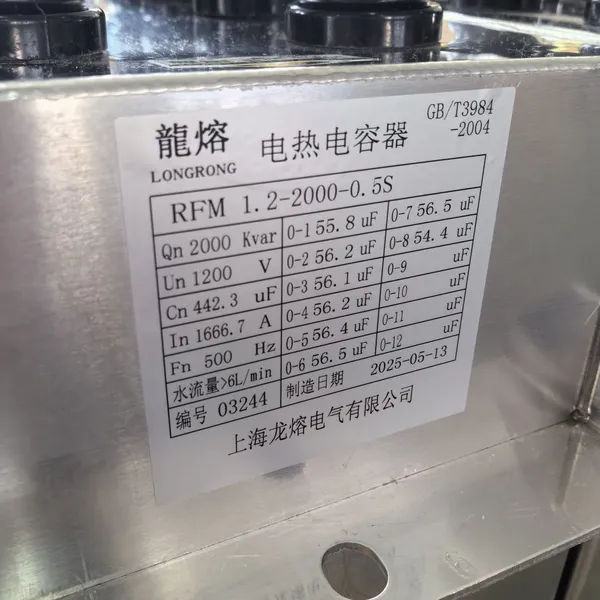

Код модели серии RFM включает ключевые технические параметры, в качестве примера возьмем распространенную модель RFM 0.75-1000-1S:
R: Представительский серийный код, то есть электроподогревательный конденсатор.
F: Представляет код для жидких диэлектриков, обычно обозначает диарилэтан.
M: Представляет код для твердых диэлектриков, обозначает полипропиленовую пленку.
0.75: указывает на номинальное напряжение 0.75 кВ.
1000: указывает на номинальную емкость 1000 кВАр.
1: Номинальная частота 1 кГц.
S: Концевой примечательный номер, представляет водоохлаждаемый тип (если B, то представляет регулируемый).
Различные номера конструкций (например, RFM1, RFM2, RFM3) обычно соответствуют разным материалам корпуса (медная пластина, латунная пластина или алюминиевая пластина) и методам герметизации выходных втулок, чтобы адаптироваться к разным условиям установки и требованиям к стоимости.
