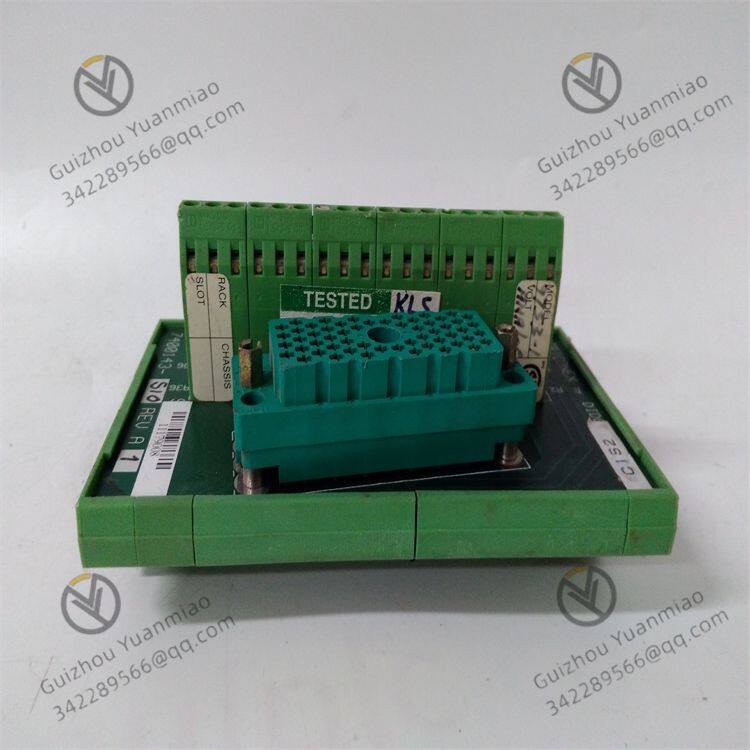

TRICONEX 9753-1 Компонент промышленного управления

I. Архитектура аппаратного обеспечения и принцип доступа к сигналу

Основы обработки входных сигналов

В качестве промышленного управляющего модуля 9753-1 поддерживает различные аналоговые/цифровые входные сигналы (например, ток 4-20 мА, напряжение 0-10 В и т. д.) и подключается к датчикам на месте (например, к датчикам давления, температуры и уровня жидкости) через разъемные интерфейсы.

Модуль интегрирует внутри себя точную резисторную сеть, которая используется для преобразования токовых сигналов в напряжённые сигналы (например, преобразование 4-20 мА в 1-5 В через резистор 250 Ом) для последующей обработки в схеме.

Электрическая изоляция и антиперемешивательная конструкция

Применяются изоляционные трансформаторы или оптоизоляционные технологии для изоляции входного сигнала от внутренней схемы, предотвращения влияния внешнего электромагнитного помеха (ЭМП) и помеха от замыкания на землю на точность сигнала, а также избегания влияния отказов модуля на оборудование на месте.

Входной канал оснащён цепями защиты от пере напряжения и пере тока (например, токоограничивающими резисторами и диодами TVS), чтобы предотвратить повреждение модуля от пикового тока или воздействия напряжения.

II. Логика обработки сигнала и передачи данных

Аналого-цифровое преобразование (А/Ц преобразование

Для аналогового входа модуль преобразует напряжённый сигнал в цифровую величину (например, с разрешением 16 бит или выше) с помощью внутреннего высокоточного А/Ц преобразователя и проводит линейную обработку, чтобы устранить нелинейную ошибку датчика.

Цифровой вход напрямую определяется по логическому состоянию (0/1) с помощью цепей преобразования уровня (например, совместимых интерфейсов TTL/CMOS).

Обработка данных и механизм избыточности

Микропроцессор внутри модуля фильтрует преобразованный цифровой сигнал (например, среднее фильтрация и медианное фильтрация), чтобы уменьшить помеху от шума и обеспечить стабильность данных.

Если применяется в системе безопасности (SIS), он может поддерживать архитектуру Тройной модульной избыточности (TMR) и повысить надежность системы с помощью механизма голосования на аппаратном уровне (например, голосование 2 из 3) - то есть выводить результат, когда два из трёх сигналов совпадают, избегая ошибочных действий из-за отказа одного канала.

Коммуникационные интерфейсы и протоколы

Общение с контроллером или верхним компьютером через промышленные стандартные шины (например, PCIe, EtherCAT, Modbus и т. д.), и передача обработанных данных в систему управления.

Поддержка протоколов реального времени, чтобы обеспечить низкую задержку при передаче данных (например, реакцию в миллисекундах), удовлетворяющую требованиям реального времени промышленного управления.

III. Питание и механизм диагностики

Конструкция с избыточным питанием

Поддерживает двойное питание 24 В DC с избыточностью, и автоматически переключает между основным и резервным источником питания через диодную кольцевую схему, чтобы избежать отказа модуля из-за отказа питания в одной точке.

Вход питания оснащён цепью фильтрации ЭМП, чтобы подавить колебания питания и высокочастотное помеха.

Самодиагностика и обработка отказов

Она оснащена встроенным сторожевым таймером для мониторинга статуса работы CPU модуля в реальном времени. Если обнаружена аномалия программы (например, сбой системы), модуль будет автоматически перезапущен, чтобы восстановить его функции.

Постоянно мониторит параметры, такие как диапазон входного сигнала, напряжение питания и внутренняя температура. Когда они выходят за пределы порога, выдаёт сигнал аварии с помощью светодиодного индикатора или коммуникационного интерфейса (например, отказ канала или аномальное питание), и выводит безопасное состояние (например, установка в ноль или сохранение последнего значения) в соответствии с заранее заданной логикой (например, режимом аварийной безопасности).

IV. Примеры логики работы в сценариях применения

Возьмём в качестве примера мониторинг температуры химических реакционных сосудов:

Температурный датчик (например, терморезистор PT100) выводит токовый сигнал 4-20 мА на клемму модуля 9753-1.

Модуль преобразует ток в напряжение 1-5 В с помощью резистора 250 Ом, а затем преобразует его в цифровую величину с помощью изоляции и А/Ц преобразования.

После того, как микропроцессор отфильтровал и линейно обработал температурные данные, они передаются на контроллер Triconex через шину.

Контроллер проводит логические операции на основе температурных данных (например, сравнение с заданным значением). Если температура превышает предел, он выводит управляющий сигнал на запорный клапан безопасности через модуль.

Модуль в реальном времени диагностирует валидность входного сигнала. Если он обнаруживает разрыв датчика, он автоматически запускает сигнал аварии и выводит безопасное значение, чтобы предотвратить сбои системы.

V. Основные характеристики технологии

Высокая надежность: избыточное питание, электрическая изоляция, архитектура TMR и самодиагностика отказов обеспечивают, чтобы отказ в одной точке не повлиял на работу системы.

Высокоточная обработка сигнала: точное А/Ц преобразование, коррекция линейности и цифровая фильтрация обеспечивают, чтобы ошибка измерения была ≤±0,1% FS (полный диапазон).

Реальность времени: высокоскоростной выборка (например, частота выборки 10 кГц) и промышленные коммуникационные протоколы удовлетворяют требованиям реального времени отклика для замкнутого контура управления.

Соответствие безопасности: соответствует стандартам безопасности, таким как IEC 61508/SIL3, и обеспечивает эффективность функций безопасности с помощью коэффициента покрытия диагностики отказов на аппаратном уровне (DC) ≥99%.
