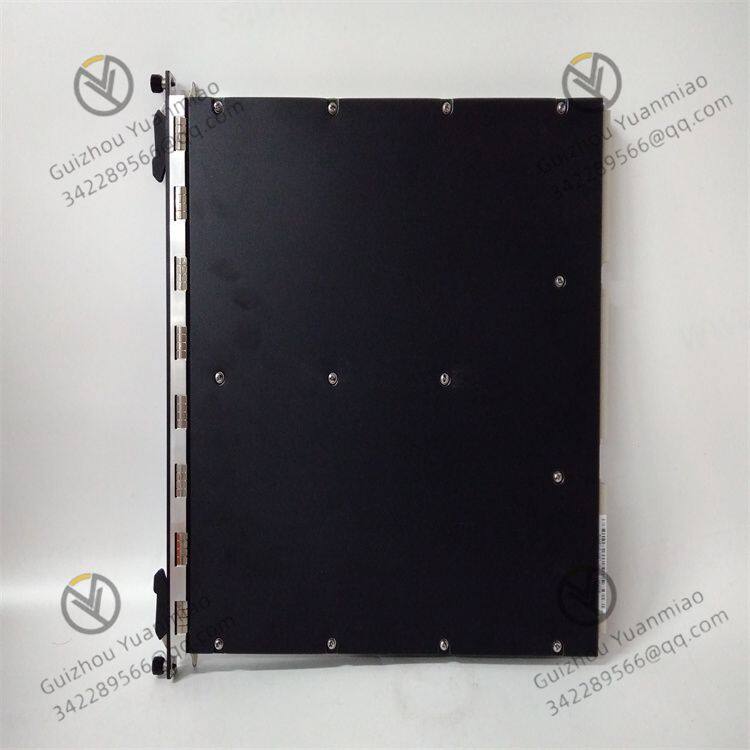

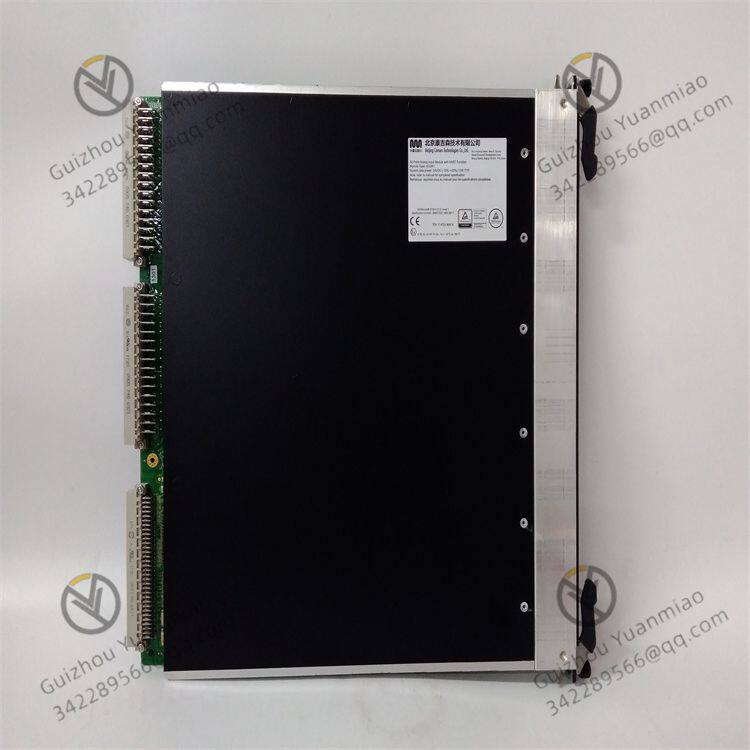

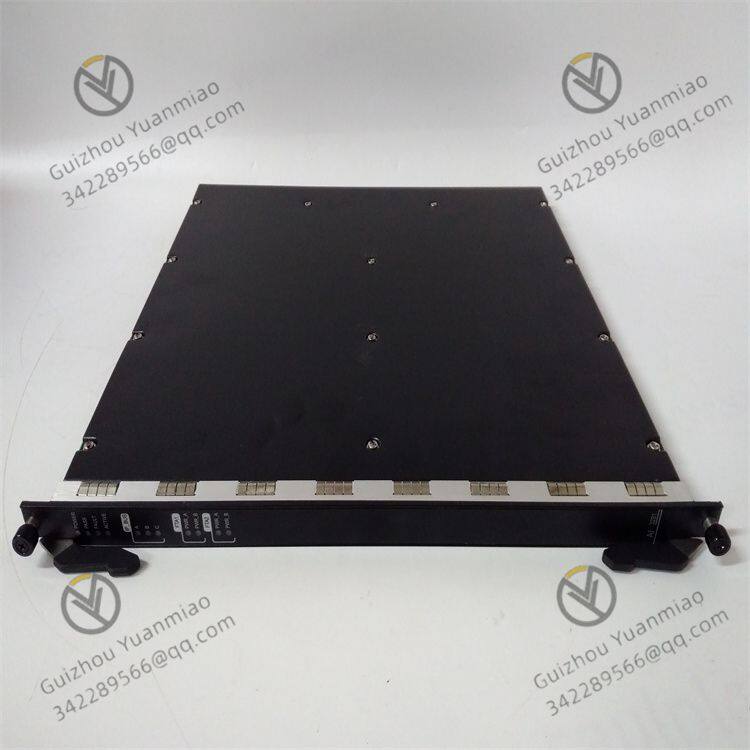

TRICONEX AI3281 модуль аналогового ввода

TRICONEX AI3281 аналоговый модуль ввода

Основные характеристики:

Рабочее напряжение: 24В DC.

Диапазон ввода: -10В до + 10В, совместим с различными типами датчиков, подходит для различных отраслей, таких как нефть, природный газ, химическая промышленность и производство.

Разрешение: 16 бит, способен обеспечить высокоточное сбора данных.

Частота дискретизации: 10 кГц, что позволяет быстро собирать данные и способствует эффективному контролю и оптимизации процессов.

Потребляемая мощность: 0,5Вт, относительно низкое энергопотребление.

Уровень защиты: IP65, пыле- и водонепроницаемый, способен непрерывно работать в жестких условиях.

Коммуникационный интерфейс: RS - 485 Modbus RTU, который может быть безупречно интегрирован в существующую промышленную сеть и удобен для настройки и конфигурации.

Количество каналов: 16 каналов, способен одновременно собирать несколько аналоговых сигналов.

Высокоточное преобразование: Обычно оснащен аналого-цифровым преобразователем (АЦП) с разрешением 16 бит или выше, может обеспечить высокоточное преобразование аналогового сигнала в цифровой, точно собирать аналоговые сигналы, с относительно небольшими ошибками измерения и предоставлять точные данные для системы управления.

Поддержка нескольких сигналов: Может принимать различные типы аналоговых сигналов, таких как токовые сигналы 4 - 20мА, напряжные сигналы 0 - 10В и т.д. Некоторые модели также могут поддерживать входные сигналы от температурных датчиков, таких как терморезисторы (RTD) и термопары (TC), подходят для соединения с различными типами датчиков и удовлетворяют различные промышленные требования к измерениям.

Многоканальная конструкция: Как правило, имеет несколько входных каналов, обычно 8 каналов или 16 каналов. Может одновременно собирать несколько аналоговых сигналов, уменьшая потребность в количестве модулей, снижая стоимость системы и пространство для установки.

Электрическая изоляция: Как правило, между каналами и между каналами и системой имеются функции электрической изоляции, напряжение изоляции достигает более 1000В DC. Может эффективно предотвратить помеху сигнала и распространение электрических неисправностей, а также повысить стабильность и надежность системы.

Диагностика неисправностей: Имеет функцию самодиагностики и может в реальном времени контролировать рабочее состояние модуля и состояние сигнала канала. Когда возникают неисправности канала (например, разрыв, выход за пределы диапазона), неисправности питания и другие проблемы, может оперативно выдавать сигналы тревоги, что облегчает быстрый поиск и решение проблем для ремонтных работников.

Рабочий принцип: Во - первых, аналоговый сигнал, выходящий от датчика на месте, передается в модуль AI3281. Схема регулировки сигнала внутри модуля выполняет обработку, такую как фильтрация, усиление и т.д., чтобы устранить помеху шума и настроить сигнал до подходящего диапазона. Затем аналого - цифровой преобразователь преобразует обработанный аналоговый сигнал в цифровой. Наконец, цифровой сигнал передается в центральный процессор (CPU) системы управления через коммуникационный интерфейс внутри модуля для последующей обработки и контроля.

Сценарии применения:

Нефтехимическая промышленность: Может быть подключен к датчикам температуры, давления, расхода и т.д., чтобы контролировать параметры, такие как температура и давление внутри реактора и расход в трубопроводе, предоставлять данные для контроля производственного процесса и безопасности, и обеспечить стабильную работу производственного процесса.

Энергетическая промышленность: Используется для сбора сигналов, таких как температура подшипников генераторных установок, напряжение и ток в подстанциях и т.д., помогает операторам и ремонтникам в реальном времени контролировать состояние электротехнического оборудования, оперативно обнаруживать неисправности оборудования и обеспечить надежное электроснабжение системы.

В металлургической промышленности может использоваться в сочетании с термопарами, терморезисторами и т.д., для измерения параметров, таких как температура печи доменной печи, температура и давление во время прокатки стали, что способствует оптимизации производственного процесса и улучшению качества продукции.
