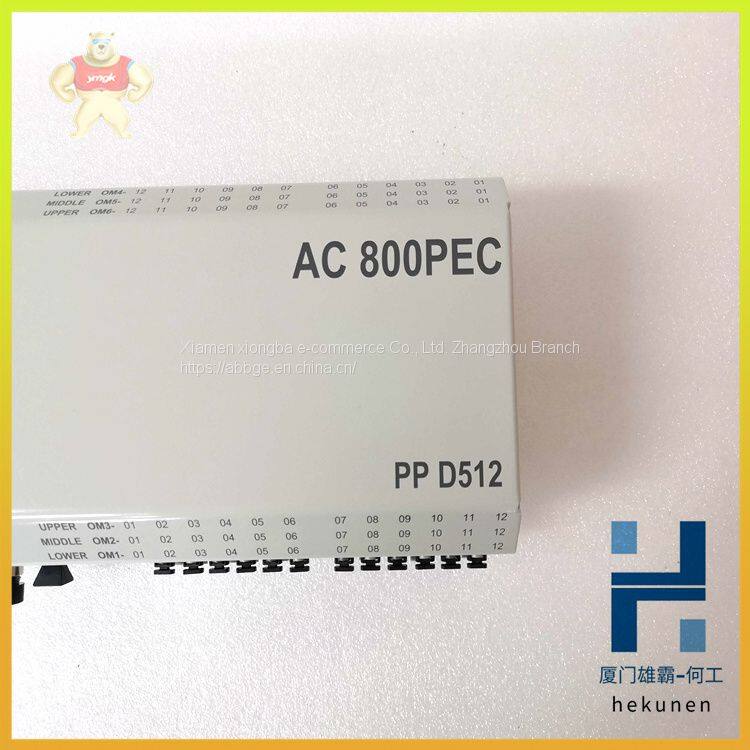

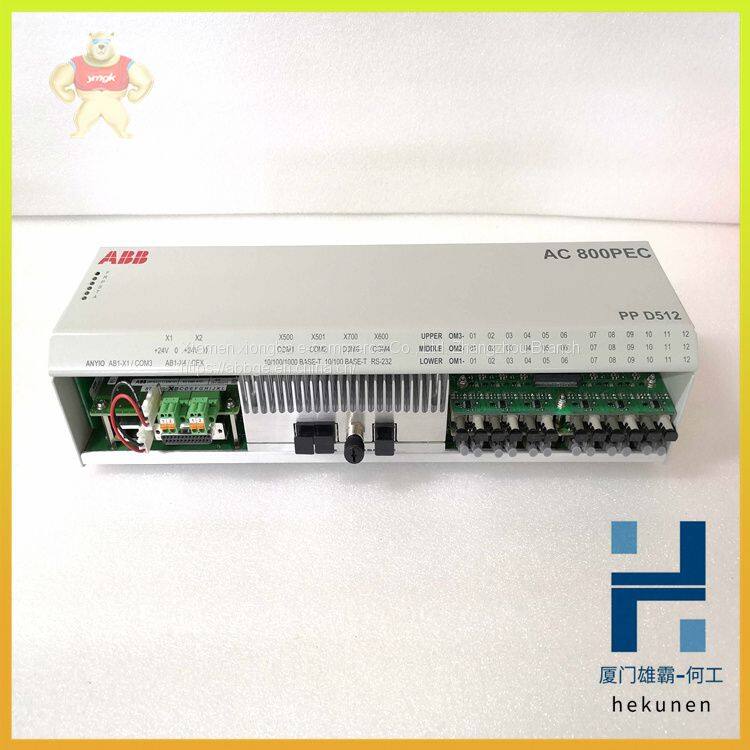

PCD235A101 3BHE032025R0101 Контроллер ABB центральный (есть в наличии)

PCD235A101 3BHE032025R0101 Центральный контроллер ABB (есть в наличии)

PCD235A101 3BHE032025R0101 Центральный контроллер ABB (есть в наличии)

Наша электронная почта: 2235954483@qq.com

Контактный номер: 13313705507

Контактное лицо: HE

Контроль цепи отключения основан на принципе постоянного внедрения тока: путем

приложения рабочего напряжения на выключатель, постоянный ток принудительно

пропускается через внешнюю цепь отключения. Если сопротивление цепи отключения превышает

определенный предел, например, из-за окисления или плохого контакта, контроль цепи отключения

активируется, и на ЖК-дисплее появляется предупреждение вместе с кодом ошибки.

Сигнал предупреждения от контроля цепи отключения также может быть направлен на SO2

при помощи установки переключателя SGF1/8 в положение 1.

В нормальных условиях эксплуатации приложенное внешнее напряжение распределяется между

внутреннюю цепь реле и внешнюю цепь отключения таким образом, чтобы на внутренней цепи реле оставалось не менее 20 В

Если сопротивление внешней цепи отключения слишком велико или

сопротивление внутренней цепи слишком мало, например, из-за спаянных контактов реле, напряжение

на внутренней цепи реле падает ниже 20 В (15...20 В), что приводит к активации контроля цепи отключения.

Условие работы:

U - R +R +R I 20 V AC/DC c ext int s tc ( )× ≥ (5)

Uc = рабочее напряжение на контролируемой цепи отключения

Ic = ток, протекающий через цепь отключения, ~1.5 мА

Rext = внешний шунтирующий резистор

Rint = внутренний шунтирующий резистор, 1 кОм

Rs = сопротивление катушки отключения

Внешний шунтирующий резистор используется для обеспечения контроля цепи отключения также при

открытом выключателе.

Сопротивление внешнего шунтирующего резистора должно быть рассчитано таким образом, чтобы оно не

вызывало неправильной работы контроля цепи отключения или не влияло на работу цепи отключения

катушка. Слишком высокое сопротивление вызывает слишком большое падение напряжения, что в свою очередь приводит к тому, что

условия работы не выполняются, тогда как слишком низкое сопротивление может вызвать

неправильную работу катушки отключения.

Для внешнего резистора, Rext, рекомендуются следующие значения:
