Особенности

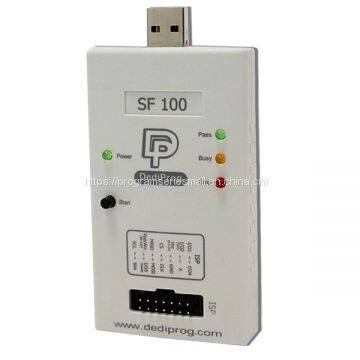

SF100 - это высокоскоростной программатор для "программирования в системе" (In System Programming), предназначенный для обновления SPI Flash, пайки на плате, или микроконтроллера Freescale с использованием Ezport. Программатор легко управляется программным обеспечением DediProg на компьютере через шину USB, обеспечивая пользователям удобный интерфейс и мощные возможности.
Преимущества
Интерфейс USB
Функция кнопки запуска
Защита от конфликтов сигналов
Обновление серийного Flash, пайки на плате, с питанием приложения или без него
Управление приложением, сбросом контроллера и статусом изоляции MOSFET
Обновление внутреннего Flash микроконтроллера Freescale с использованием Ezport (MCF5223, MCF5221, MCF5213) или внешнего SPI Flash микроконтроллера Freescale с использованием интерфейса SBF (MCF5445, MCF5227)
Возможность работы с двумя серийными флеш-памятью (новая функция; доступна в SF100 с серийным номером DP001325, прошивкой 2.0.4, программным обеспечением 2.0.37 и более поздними версиями)
Возможность работы с несколькими программаторами
Поддержка Windows 2003 и выше
Поддержка 32-битной и 64-битной операционных систем
Поддержка 1 пина CS
Высокая производительность
Ссылка на режим USB, плотность IC (Программирование + Проверка)
Объем памяти W25X80VSSIG 8Mb 11с
W25Q16VSSIG 16Mb 15с
W25Q32VSSIG 32Mb 20.5с
W25Q64FVSSIG 64Mb 48.5с
W25Q128BVFIG 128Mb 94с
W25Q256FVFIG 256Mb 157с
S25FL512SAGMFI011 512Mb 297с
*Пожалуйста, обратите внимание, что время программирования и проверки зависит от типа IC; перед программированием обратитесь к спецификации IC.
Аппаратная часть
SF100 оснащен заголовком для ISP, через соответствующий разъем; пользователи могут подключить программатор и управлять сигналами SPI, снабжать памятью и контролировать статус контроллера или приложения. Для назначения выводов заголовка 2x7 SF100 см. Таблицу 1. DediProg также предоставляет кабель ISP для SF100, который используется для подключения программатора SF100 к заголовку ISP 2X4 2.54 мм на плате. Для назначения выводов кабеля ISP 2x4 SF100 см. Таблицу 2.
Модуль резервной загрузочной флэш-памяти - 8N
Модуль резервной загрузочной флэш-памяти - 8W
Модуль резервной загрузочной флэш-памяти - D8W
Модуль резервной загрузочной флэш-памяти - DIP
Модуль резервной загрузочной флэш-памяти - 16W
Модуль резервной загрузочной флэш-памяти QUAD-8W
