Труба с клиновидной сеткой имеет высокую коррозионную стойкость. Сетка SS Johnson Wire Wrapped Screen
Название продукта: Скважинная сетка (фильтр для воды)
Контактное лицо: Star Lee 86-0-13315867171
MSN: feiyatrade@hotmail.com
E-mail: starlee@feiyaguoji.com
Скважинная сетка с непрерывными щелями широко используется по всему миру для скважин на воду, нефть и газ и является доминирующим типом сеток в отрасли скважин на воду.
Скважинная сетка с непрерывными щелями изготавливается путем навивки холоднокатаной проволоки, приблизительно треугольного сечения, вокруг круглого ряда продольных стержней. Проволока приваривается к стержням, образуя жесткие одноцелевые изделия с высокими прочностными характеристиками при минимальном весе. Щели в непрерывно-щелевых сетках изготавливаются путем отступления последовательных витков наружной проволоки для получения требуемого размера щели.
Все щели должны быть чистыми, без заусенцев и стружки.
Каждая щель между соседними проволоками имеет V-образную форму из-за специальной формы проволоки, используемой для формирования поверхности сетки. V-образные отверстия, разработанные так, чтобы не засоряться, наиболее узкие на наружной поверхности и расширяются внутрь; они позволяют
1. Непрерывность производственного процесса: V-образные профилированные проволоки создают щели, которые расширяются внутрь, и таким образом предотвращают засор и минимизируют простои.
2. Низкие затраты на обслуживание: Разделение на поверхности сетки, которое можно легко очистить путем скребания или обратной промывки.
3. Максимальный выход процесса: Точные и непрерывные щели обеспечивают точное разделение без потерь среды.
4. Низкие эксплуатационные затраты: Большая свободная площадь с эффективным потоком, высоким дебитом и низким перепадом давления (dP)
5. Долгий срок службы: Сварка в каждой точке пересечения создает прочную и долговечную сетку.
6. Сниженные затраты на установку: Поддерживающие конструкции устраняют дорогостоящие опорные материалы и обеспечивают максимальную гибкость в проектировании компонентов.
7. Химическая и термическая стойкость: Различные коррозионно-стойкие нержавеющие стали и многие экзотические сплавы, подходящие для высоких температур и давлений. Каждая щель между соседними проволоками имеет V-образную форму, в результате специальной формы проволоки, используемой для формирования поверхности сетки. V-образные отверстия, разработанные так, чтобы не засоряться, наиболее узкие на наружной поверхности и расширяются внутрь. Непрерывно-щелевые сетки обеспечивают больше площадь приема на единицу площади поверхности сетки, чем любые другие типы. Для любого заданного размера щели этот тип сетки имеет максимальную свободную площадь.
.Свободная площадь до 60%.
Материал: Низкоуглеродистая сталь, низкоуглеродистая оцинкованная сталь (LCG), сталь, обработанная пластиковым напылением, Нержавеющая сталь (304 и др.)
Длина до 6 метров.
Диаметр от 25 мм до 800 мм
Соединение концов: Плоские скосы для стыковой сварки или нарезка резьбы.
-
Труба с сеткой Johnson SS 205 / 304 / 316 / 316L, Труба с навивной сеткой Johnson
-
Описание продукта:
Труба с навивной сеткой Johnson из нержавеющей стали 205 / 304 / 316 / 316L изготавливается путем навивки холоднокатаной проволоки, приблизительно треугольного сечения, вокруг круглого ряда продольных стержней. Проволока приваривается к стержням, образуя жесткие одноцелевые изделия с высокими прочностными характеристиками при минимальном весе.Проволока приваривается к стержням, образуя жесткие одноцелевые изделия с высокими прочностными характеристиками при минимальном весе.Между каждой V-образной проволокой есть фиксированное значение щели, и непрерывная щель, разработанная для обеспечения максимальной свободной площади, чтобы уменьшить скорость входа, повысить гидравлическую эффективность и способствовать более эффективному развитию.
-
Характеристики:
-
Материал Нержавеющая сталь Марка 205, 304,304L, 316L Внешний диаметр 89мм 117мм 219мм 273мм 325мм Размер 3-1/2" 4-1/2" 8-5/8 " 10-3/4" 12" Размер щели 0.5 мм,0.63мм, 0.75мм, 1.0мм Длина 2.9м / 5.8 м, 100-6000мм Соединение концов Сварные кольца Размер проволоки 63# 93# 118 # Поддерживающий стержень 140 # Форма проволоки V-образная -
Стандартные характеристики:
-
РАЗМЕР
(ДЮЙМЫ)
ВНЕШНИЙ ДИАМЕТР
(ММ)
ЩЕЛЬ
(ММ)
ДЛИНА
(М)
СОЖИМАЮЩАЯ
ПРОЧНОСТЬ
(БАР)
ПРОЧНОСТЬ НА РАЗРЫВ
МАССА
(ТОННА)
НАВИВНАЯ ПРОВОЛОКА (ШИРИНА*ВЫСОТА)
(ММ)
СТЕРЖНИ
(ММ)
3-1/2 88.9 1.0 3 ＞22 10.2 2.3*3.5 3.8ММ/22 4-1/2 114.3 1.0 3 ＞28 11.5 2.3*3.5 3.8ММ/22 6-5/8 168.3 0.75 5.8 ＞40 12.8 2.3*3.5 3.8ММ/32 6-5/8 168.3 1.0 5.8 ＞33 12.8 2.3*3.5 3.8ММ/32 6-5/8 168.3 0.63 5.8 ＞83 45 3.2*6.0 6.0ММ*32 8-5/8 219.1 1.0 5.8 ＞34 21.9 2.3*3.5 3.8ММ/48 8-5/8 219.1 1.0 5.8 ＞50 38.2 3.0*5.0 4.0ММ/48 8-5/8 219.1 1.0 5.8 ＞60 46 3.2*6.0 5.0ММ/48 10-3/4 273.1 0.75 5.8 ＞50 32.9 2.3*3.5 4.9ММ/55 10-3/4 273.1 1.0 5.8 ＞60 39.5 3.0*5.0 4.9ММ/55 10-3/4 273.1 1.0 5.8 ＞100 48 3.2*6.0 5.0ММ/55 12-3/4 323.9 1.0 5.8 ＞120 37.2 3.0*5.0 4.0ММ/50 14 355.6 1.0 3 ＞80 37.8 3.0*5.0 4.0ММ/59 -
Характеристики:
Не забивается легко
Специальная V-образная проволока делает отверстия на наружной поверхности сетки меньше, чем внутри, поэтому отверстия не забиваются легко.
Равномерные щели
Числово-управляемые станки строго контролируют зазор между проволоками, чтобы зазор был равномерным.
Высокая коррозионная стойкость
Нержавеющая сталь 304 имеет высокую коррозионную стойкость
-
Применение:
Специальная конструкция навивной сетчатой трубы с непрерывными щелями направлена на оптимизацию скорости потока, минимизацию засорения и помощь в более быстром развитии водоносных геологических образований. Она лучше всего применяется в следующих ситуациях:
Геологические образования, состоящие из мелких, тонких частиц
Скважины на воду, где будут установлены гравийные фильтры
Тонкие водоносные пласты, где требуется максимальная свободная площадь
Глубокие скважины большого и малого диаметра

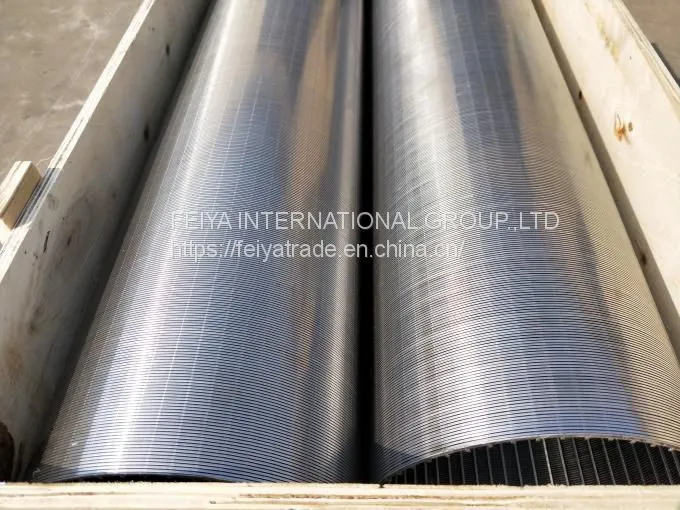

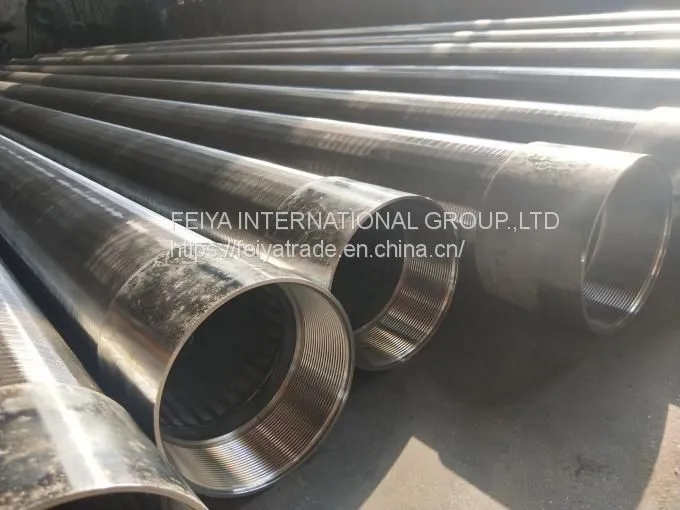

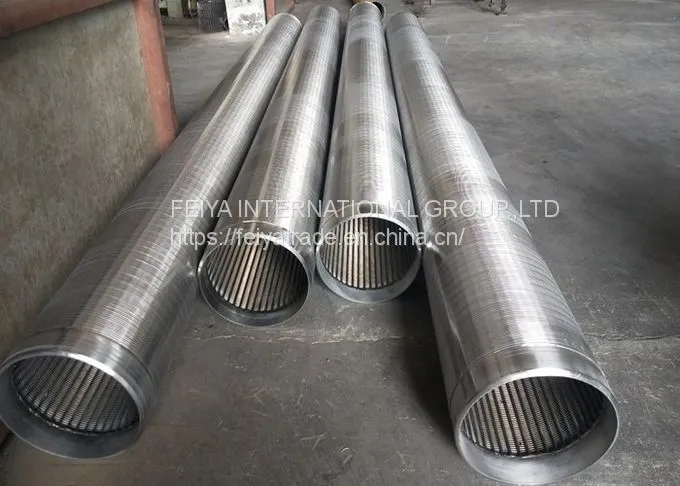

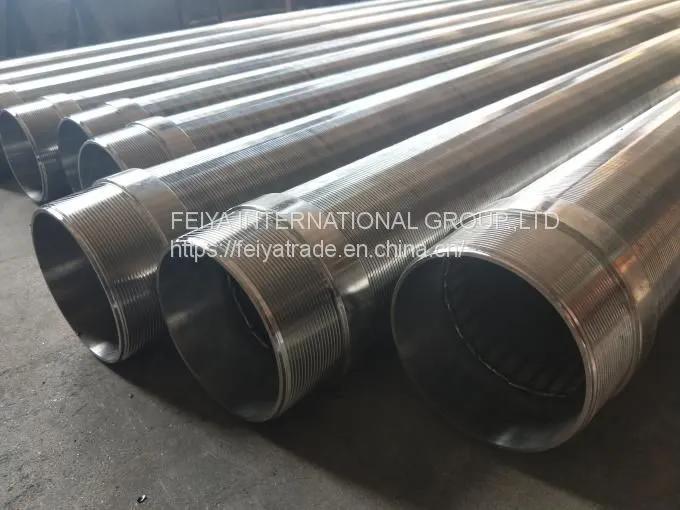

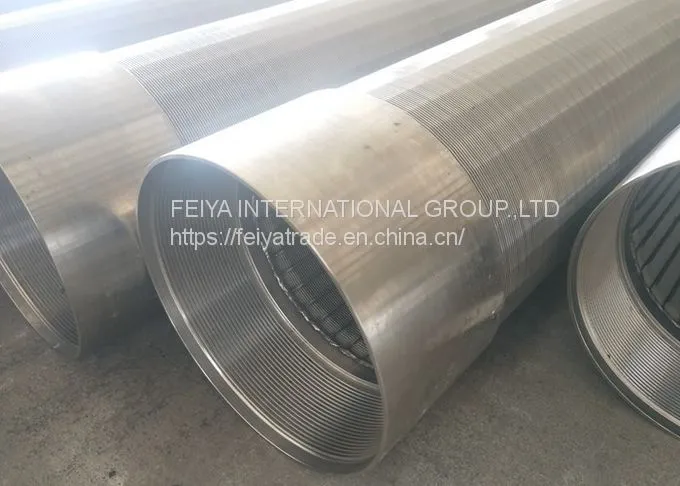

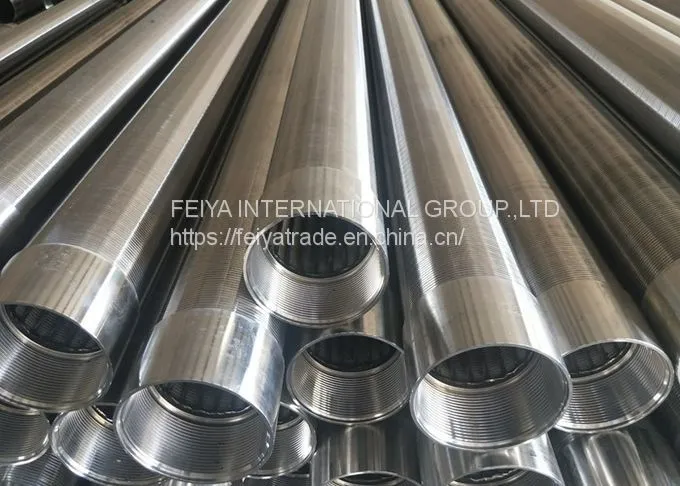

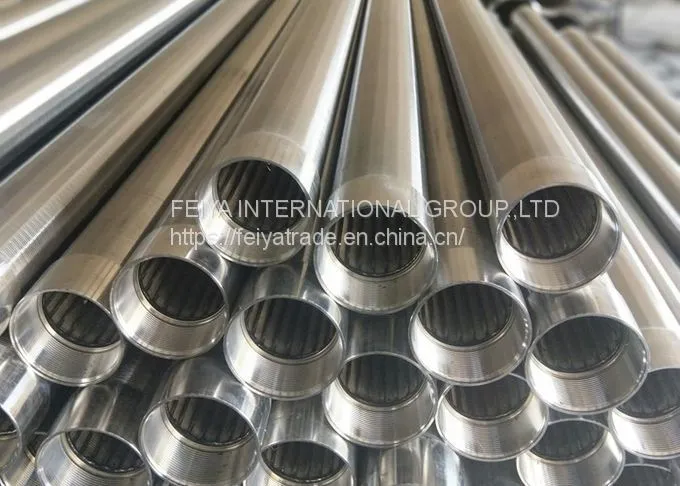

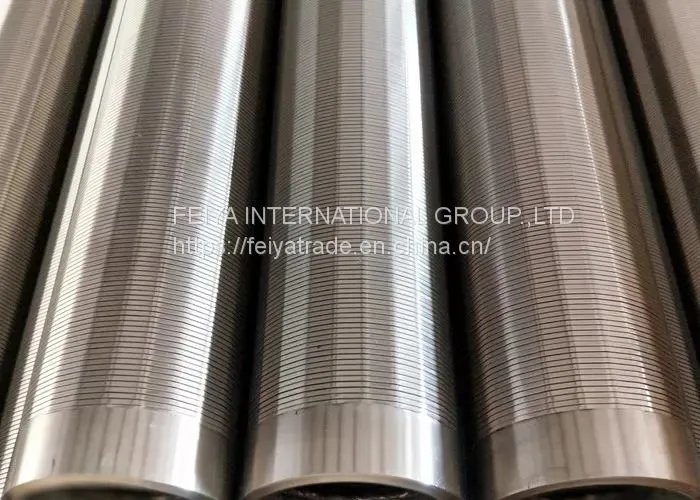

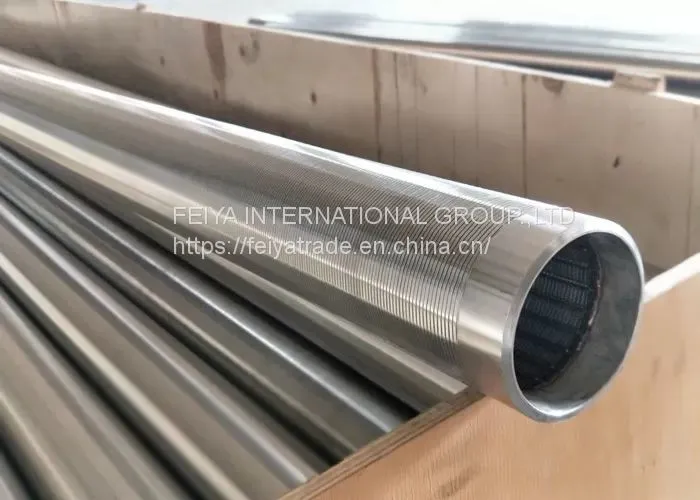

Фотографии:
