Wanxie XCS перпендикулярный двойной зажим двухпроводный подвеской зажим
Значение букв и арабских цифр в каталоге указаны ниже:
X - подвеска
G - неподвижная
S - двойная подвеска
U - U-болт
J - прочность
H - алюминиевый сплав
F - противокоронный
K - подосевой тип
T - оболочечный тип
A - с муфтой-шаровой головкой
B - с U-образной шаровой головкой
X - висячий тип
Угол подвески подвесок не менее 25º, радиус кривизны не менее диаметра монтируемых проводников в 8 раз, а процент сцепления различных видов проводников относительно возможности защелкивания приведены в следующей таблице.
| Проводник | Конструкция (Ал/Ст) | Процент % |
| ACSR | >1.7 | 12 |
| 4.0 - 4.5 | 18 | |
| 5.0 - 6.5 | 20 | |
| 7.0 - 8.0 | 22 | |
| 11.0 - 20.0 | 24 | |
| Стальной провод | Ограниченная прочность 1176 - 1274 Н/мм2 | 14 |
| Алюминиевый проводник | 30 |

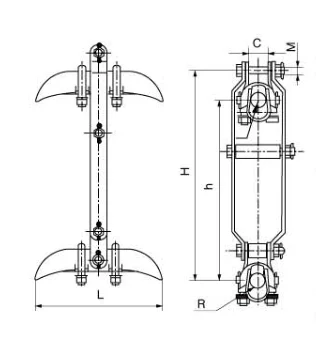

| Тип | Диаметр пригодного провода | Основные размеры (мм) | Нагрузка на разрушение (кН) | Вес (кг) | |||||
| L | C | R | H | h | M | ||||
| XCS-4 | 21-26 | 250 | 20 | 13.5 | 490 | 400 | 18 | 70 | 9.3 |
| XCS-5 | 23-33 | 300 | 38 | 17 | 490 | 400 | 18 | 100 | 10.8 |
| XCS-6 | 34-35 | 300 | 38 | 23 | 495 | 400 | 18 | 100 | 12.5 |
Корпусы скоб и фиксаторы выполнены из мягкой чугуна, шпильки - из нержавеющей стали, остальные детали - из стали. Все черные металлические детали подвергаются горячеоткатной цинкованию.


Zhejiang Wanxie Power Technology Co., Ltd - профессиональный производитель с 5-летним опытом OEM-производства. Наши продукты экспортируются преимущественно в Европу, Америку, Южную Африку и т.д. Наша компания выпускает изделия всех спецификаций, основными продуктами являются навесные изоляторные арматуры, арматура опорных линий, арматура электропроводов, фарфоровые изоляторы и т.д. Компания обладает сильной технической мощностью, первоклассным производством и имеет сертификат международной системы качества ISO 9001.


1. Вы завод?
Мы профессиональный производитель.
2. Какие условия оплаты?
Обычно 30% предоплаты заранее, остаток должен быть оплачен перед отгрузкой.
3. Сколько времени на доставку?
Зависит от объема вашего заказа. Мы можем выполнить заказ очень быстро.
4. Можно получить образец?
Мы можем предоставить 1 или 2 образца бесплатно, клиенту нужно только оплатить стоимость доставки.
5. Можете ли вы сделать это по моему чертежу?
Конечно, мы можем производить различные продукты в соответствии с вашими требованиями.
