Модель: LNK-HDMI Series
Обзор
LNK-HDMI-109H HDMI оптический передатчик и приемник использует передовые технологии непреобразованной цифровой HD-видео и высокоскоростной цифровой оптической передачи по волоконному кабелю. Он может легко передавать сигналы источника (сигналы компьютера, цифровой DVD/DVR с сигналом VGA) на удаленный терминал, обладая высокой помехозащищенностью, что гарантирует целостность и стабильность сигнала.
Особенности
Полностью цифровая, непреобразованная HD-передача по оптическому волокну
Поддержка Full HD 1920*1200@60Hz
Аттенуация оптического модуля SFP до -3 дБ
1 канал аналогового аудио(3.5 мм)
Поддержка протокола HDMI 1.3b
Поддержка KVM
Автоматическое определение и настройка режима отображения
Встроенная автоматическая эквализация, стабильные и четкие изображения.
Встроенная цепь защиты от электростатического разряда (ESD), для предотвращения повреждений от ESD.
Легкая установка, подключение и использование без необходимости настройки
Схема применения
Технические показатели
Температура |
-5°C до +75°C |
Влажность |
5 - 90 % RH (без конденсации) |
Сигнал входа и выхода |
HDMI |
Протокол |
HDMI1.3b,HDCP1.2 |
Пиксельная полоса пропускания |
300MHz |
Видеоформат |
800x600P60 1024x768P601280x800P60 1280x1024P601360x768P60 1366x768P601400x1050P60 1440x900P601600x900P60 1600x1200P601680x1050P60 1280x720P501280x720P60 1920x1080P241920x1080P25 1920x1080P301920x1080P50 1920x1080P601920x1080I60 1920x1080I50 1920x1200P60
|
Знаки аудиовхода и аудиовыхода |
3.5ММ Аудио |
Аудиоформат |
44.1К, 48К, 96К, 176К, 192К |
Порт RS232 |
3-портный промышленный терминал |
Скорость передачи данных по RS232 (скорость бод) |
Поддерживает 115200 и все ниже |
Биты данных RS232 |
8 бит |
Порт приемника KVM |
USB-порт A |
Порт передатчика KVM |
USB-порт B |
Оптический порт |
LC |
Оптический модуль |
SFP однорежимный |
Длина волны оптического волокна |
1550/1310 нм |
Пропускная способность оптического волокна |
3 Гбит/с |
Максимальная дальность передачи HDMI и аудио |
10 км/20 км/40 км/60 км |
Входное напряжение |
Постоянное напряжение 12 В,внутри + снаружи - |
Потребляемая мощность |
HDMI-приемник 4 Вт, HDMI-передатчик 4 Вт |
Размер устройства |
109,5*152*29,3 мм (длина*ширина*высота) |
Размер упаковочного коробка |
328*273*90 мм (длина*ширина*высота) |
Вес |
1CH 3 кг/пара 2CH 5 кг/пара 4Ch 6 кг/пара 8CH 10 кг/пара |
Панель

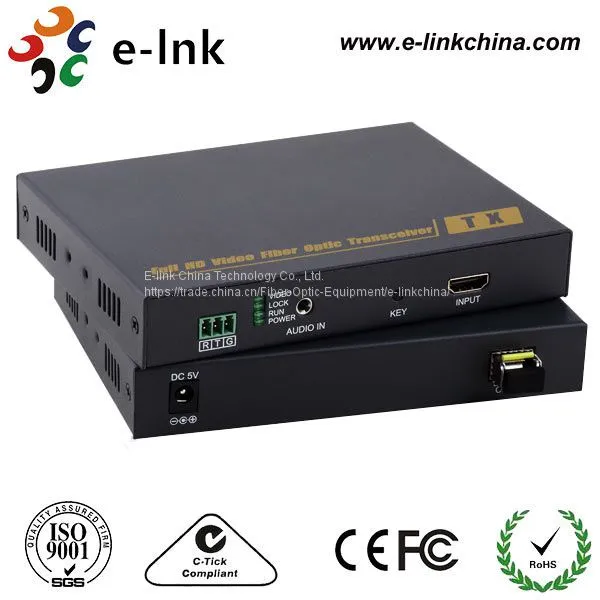

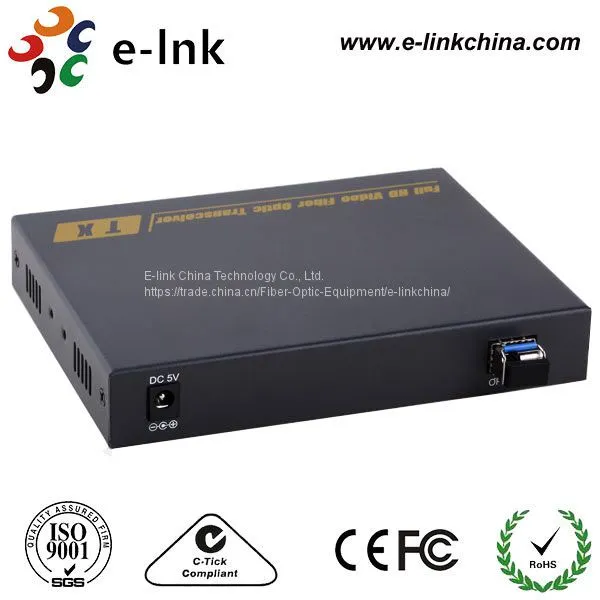

Передающий модуль:

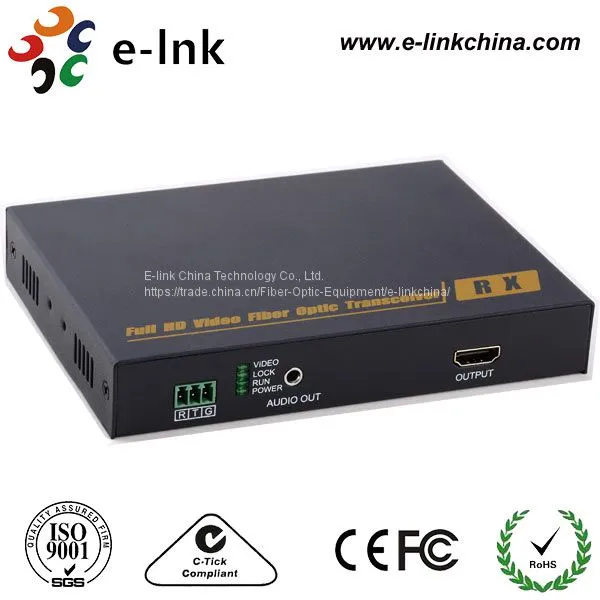

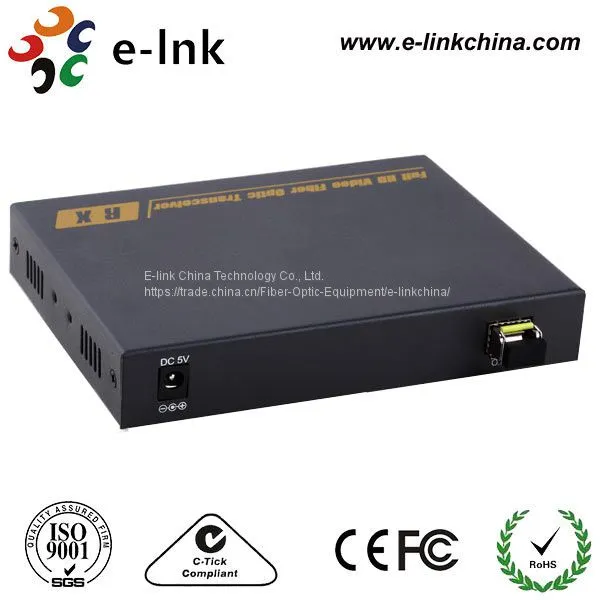

Приемный модуль:
Интерфейс |
Передатчик и приемник |
HDMI_IN |
Входной порт HDMI-сигнала |
HDMI_OUT |
Выходной порт HDMI-сигнала |
OPT |
Входной порт оптического волокна |
AUDIO_IN |
Входной порт аудиосигнала |
AUDIO_OUT |
Выходной порт аудиосигнала |
DC-12V |
Порт питания 12В |
R T G |
Порт RS232 R(прием) T(передача) G(земля) |
PC |
USB-порт для подключения компьютера |
КЛАВИАТУРА/МЫШЬ |
Подключить клавиатуру и мышь |
DC-12V |
Порт питания 12V |
Индикаторный светодиод |
HDMI-трансмиттер |
HDMI-приемник |
|
ОПТИЧЕСКИЙ |
Включен |
Оптический сигнал включен |
|
Выключен |
Нет оптического сигнала |
||
ВИДЕО |
Включен |
Видеосигнал включен |
|
Выключен |
Нет видео сигнала |
||
RUN |
Вкл |
Устройство работает плавно |
|
Выкл |
Устройство работает не плавно |
||
POWER |
Вкл |
Включить питание |
|
Выкл |
Выключить питание |
||
Примечание: HDMI аудио вывод по умолчанию, при обнаружении внешнего аудио входа, переключается на внешний аудио.
Информация о заказах
Пункт |
Описание |
|
LNK-HDMI-109 |
Преобразователь HDMI в оптоволокно: 1-канальный HDMI видео 1080P с внешним аудио, соответствует стандартам HDMI 1.3 и HDCP 1.2, одномодовое оптоволокно, 10 км, LC(SFP), включает 1 передатчик и 1 приемник, используется парами |
|
LNK-HDMI-209 |
Преобразователь HDMI в оптоволокно: 2-канальный HDMI видео 1080P с внешним аудио, соответствует стандартам HDMI 1.3 и HDCP 1.2, одномодовое оптоволокно, 10 км, LC(SFP), включает 1 передатчик и 1 приемник, используется парами |
|
LNK-HDMI-409 |
Преобразователь HDMI в оптоволокно: 4-канальный HDMI видео 1080P с внешним аудио, соответствует стандартам HDMI 1.3 и HDCP 1.2, одномодовое оптоволокно, дальность 10 км, LC(SFP), включает 1 передатчик и 1 приемник, используется парами |
|
LNK-HDMI-809 |
Преобразователь HDMI в оптоволокно: 4-канальный HDMI видео 1080P с внешним аудио, соответствует стандартам HDMI 1.3 и HDCP 1.2, одномодовое оптоволокно, дальность 10 км, LC(SFP), включает 1 передатчик и 1 приемник, используется парами |
