MEGATRO 110KV 1A7 J2 растяжной опорный башня электропередачи

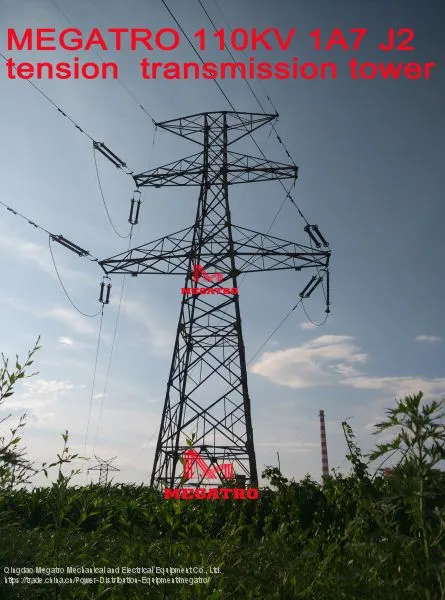

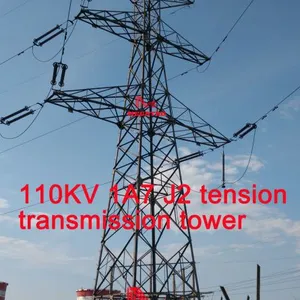

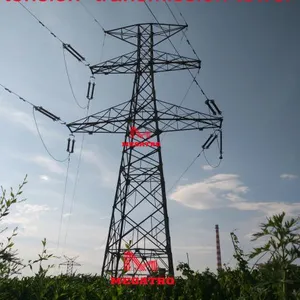

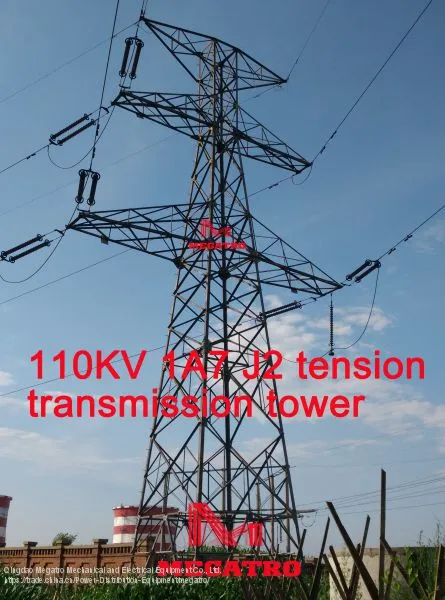

Это фото относится к нашей 110KV 1A7 J2 растяжной опорной башне электропередачи. Она широко используется на китайском рынке. Некоторые технические характеристики этой башни приведены ниже:
1. Климатические условия
Параметр |
Температура (℃) |
Скорость ветра (м/с) |
Толщина льда (мм) |
Максимальная температура |
40 |
0 |
0 |
Минимальная температура |
-5 |
0 |
0 |
Толщина льда |
-- |
-- |
-- |
Базовая скорость ветра |
15 |
33 |
0 |
Условия установки |
0 |
10 |
0 |
Годовая температура |
15 |
0 |
0 |
Молниеносный перенапряжение |
15 |
15 |
0 |
Переходный перепад напряжения |
15 |
17 |
0 |
Работа на токоведущем оборудовании |
15 |
10 |
0 |
2 Данные проектирования башни
|
Башня тип |
Номинальная Высота диапазон (мм) |
Номинальная Высота (мм)
|
Горизонтальное расстояние (м) |
Вертикальное расстояние (м)
|
Угол º |
Тип изолятора
|
Горизонтальное расстояние при угловом положении |
1A7 J4 |
15-27 |
27 |
450 |
650 |
20-40 |
/ |
/ |
Тип проводника: 1×LGL -300/40 и 1×LGL-240/30 |
OPGW: JLB-100 |
||||||
Предполагаемая масса опоры и усилие на фундамент
|
Опора Тип |
Диапазон массы опоры (кг) |
Диапазон усилия на фундамент (КН) |
|||||
Tmax |
Tx |
Ty |
Nmax |
Nx |
NY |
||
1A7 J4 |
5009-7812 |
512-562 |
62-67 |
54-58 |
545-609 |
66-72 |
56-62 |
MEGATRO - это полноценная инженерная компания с мировым именем, известная за выдающиеся достижения и инновации в области передачи электроэнергии, трансформации, распределения и телекоммуникационных систем. Наша MEGATRO предлагает и разрабатывает этот тип 110 КВ 1А7 Ж2 натяжной опорный башенный опорный столб преимущественно для наших клиентов в Китае и за рубежом. С 2004 года MEGATRO сосредоточена преимущественно на международном рынке и уже экспортировала многие виды опорных конструкций для зарубежных клиентов. MEGATRO уже давно занимается производством решетчатых опорных башен и конических стальных опор для освещения, регулирования дорожного движения, коммуникации и коммунальных нужд. MEGATRO была пионером в разработке опорных башен, телекоммуникационных башен, подстанций и других стальных конструкций, а также была вanguard в области проектирования опорных башен.
