Центр поддержкиМЕГАТРО 110 КВ 1Е13 СЗ1 подвесной опорный башня электропередачи
Сопутствующие товары
-
MEGATRO 110 КВ NJ2 натяжной опорный башняUS$ 920 - 960MOQ: 1 Ton -
MEGATRO 110 КВ SJ 90° DC-напряжённый опорный башня электропередачиUS$ 920 - 960MOQ: 1 Ton
-
MEGATRO 110 кВ J1 прямой токовой опорный башняUS$ 920 - 960MOQ: 1 Ton
-
MEGATRO 110 кВ 1А6 DJ2 натяжной опорный башня электропередачиUS$ 920 - 960MOQ: 1 Ton
-
Megatro 66 КВ 06A1 J2-18 одноцепная опораUS$ 920 - 960MOQ: 1 Ton
MEGATRO 110KV 1E13 SZ1 подвесной опорный башня линии электропередачи

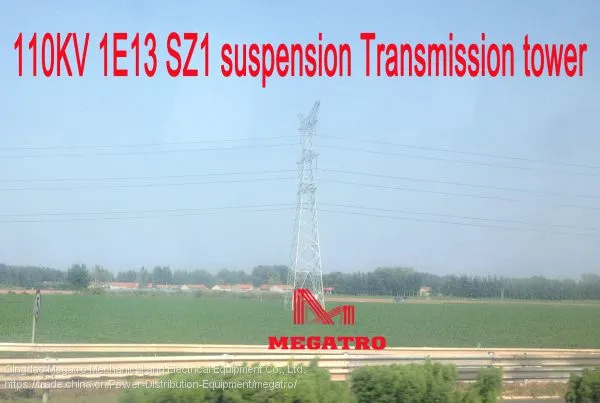

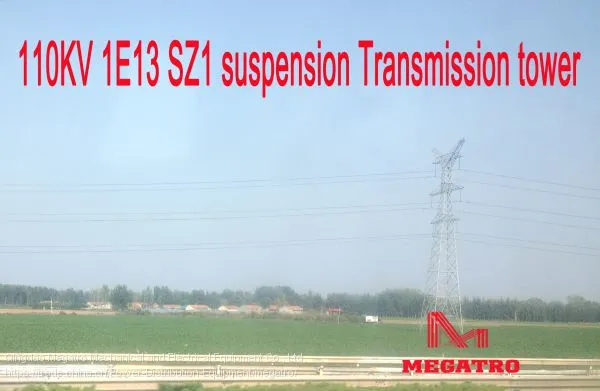

Это фото относится к нашей 110KV 1E13 SZ1 подвесной опорной башне линии электропередачи. Она широко используется на нашем китайском рынке. Некоторые технические характеристики этой башни следующие:
1. Климатические условия
Показатель |
Температура (℃) |
Скорость ветра (м/с) |
Толщина льда (мм) |
Максимальная температура |
40 |
0 |
0 |
Минимальная температура |
-20 |
0 |
0 |
Толщина льда |
-5 |
10 |
10 |
Основная скорость ветра |
-5 |
35 |
0 |
Условия установки |
-10 |
10 |
0 |
Годовая температура |
15 |
0 |
0 |
Молниеносный перенапряжение |
15 |
15 |
0 |
Переходное передавливание в работе |
15 |
18.7 |
0 |
Работа на токоведущем оборудовании |
15 |
10 |
0 |
2 Данные по конструкции башен
|
Башня тип |
Номинальное Высота диапазон (мм) |
Номинальное Высота (мм)
|
Горизонтальное расстояние (м) |
Вертикальное расстояние (м)
|
Угол º |
Тип изолятора
|
Горизонтальное расстояние при угловом положении |
1E13 SZ1 |
15-24 |
21 |
350 |
450 |
/ |
Изолятор типа I |
/ |
24 |
330 |
450 |
|||||
Тип провода: 1×LGL -240/30 1×LGL-400/35 |
OPGW: JLB-100 |
||||||
Предполагаемая масса опоры и усилие на фундамент
|
Опора Тип |
Диапазон массы опоры (кг) |
Диапазон усилия на фундамент (КН) |
|||||
Tmax | |||||||
Tx
Ty
Nmax
Nx
NY
1E13 SZ1
6029-8304
325-376
35-40
30-35
380-440
39-45
34-40
4Здесь приведена расчетная прочность стали для китайских башенных конструкций
Стальной материал |
Прочность на сдвиг, изгиб и сжатие (Н/мм2) |
Прочность на срез (Н/мм2) |
|
Марка |
Толщина или диаметр (мм) |
||
|
Q235 Сталь |
≤16 |
215 |
125 |
>16-40 |
205 |
120 |
|
>40-60 |
200 |
115 |
|
>60-100 |
190 |
110 |
|
|
Q345 Сталь |
≤16 |
310 |
180 |
>16-35 |
295 |
170 |
|
>35-50 |
265 |
155 |
|
>50-100 |
250 |
145 |
|
|
Q420 Сталь |
≤16 |
380 |
220 |
>16-35 |
360 |
210 |
|
>35-50 |
340 |
195 |
|
>50-100 |
325 |
185 |
|
|
Q460 Сталь |
≤16 |
415 |
240 |
>16-35 |
395 |
230 |
|
>35-50 |
380 |
220 |
|
>50-100 |
360 |
210 |
|
5 Вот расчетная прочность болтов для башен, произведенных в Китае
Пункт |
Класс |
Прочность на сжатие (Н/мм2) |
Прочность на срез (Н/мм2) |
|
Крепежные элементы для башен |
4.8 |
200 |
170 |
5.8 |
240 |
210 |
|
6.8 |
300 |
240 |
|
8.8 |
400
300
Anchor
болты-закладные
Q235
160
/
Китайская сталь 35
190
/
Китайская сталь 45
215
/
Примечание: приведенные выше технические данные являются только справкой для наших клиентов. Мы можем проектировать каждый тип для наших иностранных клиентов.
MEGATRO - это полнофункциональная инженерная компания, имеющая мировую репутацию за выдающиеся результаты и инновации в системах передачи электроэнергии, трансформации, распределения и телекоммуникаций. Наша MEGATRO предлагает и проектирует этот тип 110 КВ 1E13 SZ1 подвесная опорная башня электропередачи главным образом для наших клиентов в Китае и за рубежом. С 2004 года компания MEGATRO сосредоточилась преимущественно на международном рынке и экспортировала множество видов опорных конструкций для электропередачи зарубежным клиентам. Компания MEGATRO занимается производством решетчатых опорных башен и конических стальных опор для освещения, регулирования дорожного движения, связи и коммунальных нужд. MEGATRO была пионером в разработке опорных башен электропередачи, телекоммуникационных башен, подстанций и других стальных конструкций, а также занимала ведущие позиции в проектировании опорных башен электропередачи.
