FTTH, ONU оптоволоконный распределительный шкаф, распределительный шкаф оптоволоконных кабелей, шкаф переключения оптоволоконных кабелей, распределительный шкаф коридора, широкополосный распределительный шкаф
1. Используется в различных сценариях: в помещении и на улице, для монтажа на стену, на столб, в новых и старых проектах.
2. Формованный шкаф, конструкция с монтажной платой, привлекательный внешний вид, компактный размер, легко монтируется, быстро устанавливается, удобен для масштабных строительных работ.
3. Порты модуля разделителя наклонены под углом 15 градусов, прокладка кабелей осуществляется плавно.
4. Серия вставок интегрируемых деревянных комбинаций, удобное расширение, экономия инвестиций.
5. Для внутрисельной кабеля предусмотрена специальная карманная конструкция с подвижным соединением для ввода в шкаф, надежная фиксация, высокая эффективность и простота прокладки.
6. Масштабная заводская прокладка жил оптоволокна, обеспечивая высокое качество и низкую стоимость быстрой развёртывания.
Прокладка и сварка оптоволоконных кабелей
A. Для удобства сварки шкаф можно снять с места установки для проведения операций, либо можно снять сварочный диск;
B. Поднимается вращающаяся рамка модуля разделителя, шкаф извлекается, снимается ползунок для прокладки оптоволокна, чтобы обеспечить правильное размещение.
C. Длина обточки кабеля около 1,5 м, обточка вокруг изоляционной ленты кабеля осуществляется несколько раз, а затем крепятся зажимы;
D. Сварная линия оптического кабеля показана на рисунке 4. После завершения операции вставьте вращающийся каркас модуля в ось шарнира;
E. Сварка после вставки SC-пigtail-коннектора в входной порт распределителя, например, в случае временного открытия «парковки в парковочной зоне»;
F. Заземление армирующего сердцевины из стекловолокна, земляная проводка от оптического кабеля направляется к заземлению;
G. Фиксируется проушины для прокладки оптоволоконных кабелей, а коробка устанавливается на заднюю стену.
I. Характеристики продукта:

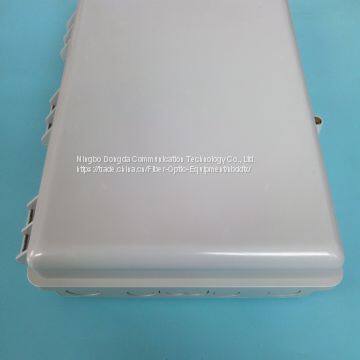

Ningbo Dongda communication 12-ядерный, 24-ядерный, 48-ядерный оптоволоконный бокс, подходит для сети FTTH, телекоммуникационной сети, сети данных, локальной сети. Продукт изготовлен методом литья из высококачественного инженерного пластика, может вместить до 36-ядерный кабель с резиновой изоляцией, имеет функции защиты от ультрафиолетового излучения и водозащиты. Есть 2 входа и 2 выхода для кабелей, возможны настенной и столбовая установка. Используются кольцевые условия.
Две особенности и инструкции по монтажу:
1: Корпус изготовлен из материала PC/ABS, срок службы более 20 лет.

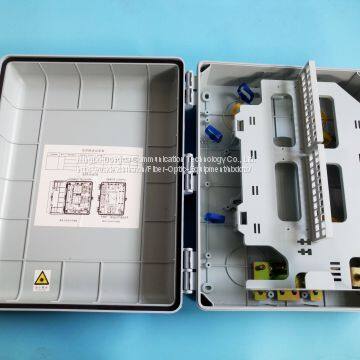

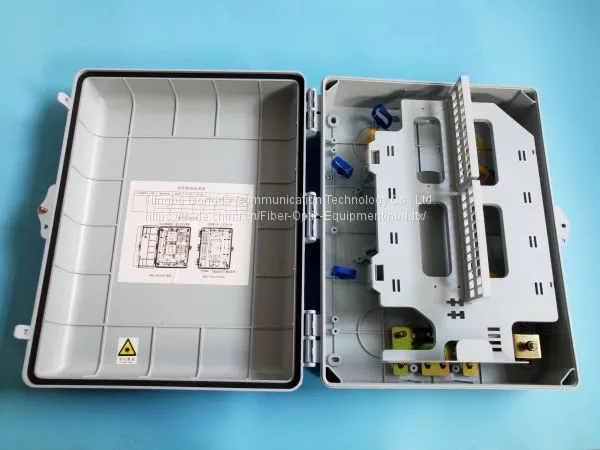

2: Двухслойная конструкция. Верхний слой - слой прокладки светоделителей, нижний слой - слой сварки оптических волокон.
3: Модуль светоделителя выполнен по модульному принципу в выдвижной конструкции, обладает высокой взаимозаменяемостью и универсальностью.
Три: Основные технические параметры (соответствуют требованиям коммутационных шкафов кабелей YD/T988-2007)
1: Температура рабочей среды: от -40 °C до +60 °C
2: Влажность среды: не более 95% (+40 °C)
3: Атмосферное давление: 70 КПа - 106 КПа
4: Количество подключений оптоволоконных кабелей: 1х2 штуки (нижний кабель)
5: Количество вводов кожуха волокна: 1х2 штуки (нижнее волокно)
6: Угол открытия двери шкафа: 180 градусов
7: Адаптер (опционально): SCFCLC
8: Уровень напряжения заземления не менее 3000 В (постоянного тока) / 1 мин, без пробоя, без искры.
9: Изоляционное сопротивление: более 2х1000 МОм / 500 В
10: размер: 380*300*100 (мм)
11: вес: 5,5 кг
FTTX/FTTH FTTH серия: быстрый разъемник, оптическое соединение волоконного кабеля, холодный PLC оптический разделитель, оптическое волокно, оптическое волокно, фланец настольного блока оптической панели волоконного кабеля, гибкий кабель, оптическое волокно, корридорный ящик для оптического волокна, ящик, кабельный присоединительный ящик и т.д.
Серия (MDF), всего 25 линий: блок страховых устройств, 32-контурный тестовый ряд, 100-линейный блок страховых устройств, 128-контурный тестовый ряд, 192-контурный широкополосный модуль, 256-контурный широкополосный кабельный модуль, различные типы модулей безопасности, сигнализация, MDF
Второй, оптическая распределительная серия (ODF): оптический адаптер волоконного кабеля, плавленный диск для оптического волокна, шестикарточный блок (аксессуары), оптический скачкообразный кабель, оптоволоконный шлейф, кабельные блоки ODF, оптические панели, присоединительный ящик, оптическая распределительная единица, оптический распределительный каркас (шкаф) и т.д.
Третий, цифровая распределительная серия (DDF): цифровой распределительный каркас SIEMENS, коаксиальные разъемы и т.д.
Четвертый. продукты интегрированной проводки: сетевой распределительный каркас, кабельный каркас, 110-скакочный каркас, сверх 5-категорийные, 6-категорийные модули, информационная панель, карточный модуль, модуль Колонны, нержавеющая стальная задняя рамка, распределительный ящик, сетевые и коммуникационные инструменты.
