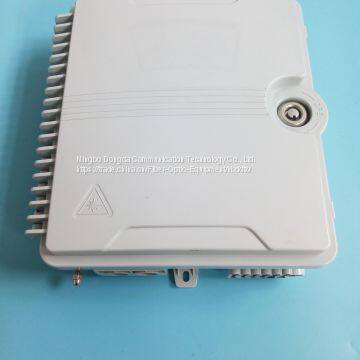

Центр поддержкиКоробка для 12-ядерной оптоволоконной кабели
Сопутствующие товары
-
Коробка для оптоволоконного кабеля с 12 волокнамиДоговороспособныйMOQ: 100 Pieces -
Коробка для оптоволоконного кабеля с 12 жиламиДоговороспособныйMOQ: 100 Pieces
-
Коробка для оптического волокна с 12 жилыми проводамиДоговороспособныйMOQ: 100 Pieces
-
Коробка для оптических волокон с 16 волоконными жиламиДоговороспособныйMOQ: 100 Pieces
-
Коробка для оптоволоконного кабеля с 16 сердцевинкамиДоговороспособныйMOQ: 100 Pieces
FTTH, ONU оптоволоконный распределительный шкаф, распределительный шкаф оптоволоконных кабелей, шкаф переключения оптоволоконных кабелей, распределительный шкаф в коридоре, узел широкополосной связи
1. Используется в различных сценариях: внутри и снаружи помещений, монтаж на стену, на столб, в новых и старых проектах.
2. Формованный шкаф, конструкция с монтажной платы, элегантный внешний вид, компактный размер, легко монтируется, быстро устанавливается, удобен для масштабных строительных работ.
3. Порт модуля делителя наклонен под углом 15 градусов, прокладка кабелей осуществляется плавно.
4. Серия вставок может быть интегрирована в деревянную комбинацию, удобно расширять, экономится инвестиции.
5. Для внутрисъемных кабелей предусмотрена специальная карманная конструкция с подвижными соединениями для ввода в шкаф, надежное крепление, высокая эффективность, простая прокладка.
6. Заводская шкалировка линий и оптоволоконных жил, обеспечивается высокое качество и низкая стоимость быстрой развёртывания.
Прокладка и сварка оптоволоконных кабелей
A. Для удобства сварки шкаф можно демонтировать для проведения операций, либо можно снять сварочный диск;
B. Поднимается вращающаяся рамка модуля делителя, извлекается шкаф, снимается ползунок для пропускания оптоволокон, после чего все это можно правильно разместить.
C. Длина отслаиваемой кабельной части составляет около 1,5 м. Отслаивать кабельную изоляционную ленту несколько раз и закреплять зажимы;
D. Линия сварки оптоволоконного кабеля показана на рисунке 4. После завершения операции вставить вращающийся каркас модуля в ось шарнира;
E. Сваривать после того, как соединитель SC-пigtail вставлен в входной порт разделителя, например, временно открыт "парковка в парковочной зоне";
F. Заземление армирующего сердцевины волокон, земляная проводка от оптоволоконного кабеля ведется к заземлению;
G. Закрепить ползун для прокладки оптоволокна и установить коробку на заднюю стену.
I. Характеристики продукта:
Ningbo Dongda communication 12-ядерный, 24-ядерный, 48-ядерный оптоволоконный бокс, подходит для сети FTTH, телекоммуникационной сети, сети данных, локальной сети. Продукт изготовлен из высококачественного инженерного пластика методом литья под давлением. Может вмещать до 36-ядерный кабель с резиновой изоляцией. Имеет функции против ультрафиолетового излучения и водозащиты. Есть 2 входа и 2 выхода для кабелей. Поддерживается монтаж на стену и на столб. Используются условия обхватывающего типа.
Два признака и инструкции по монтажу:
1: Корпус изготовлен из материала ПК/АБС, срок службы более 20 лет.

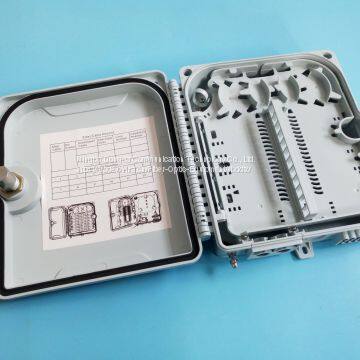

2: Двухслойная конструкция, верхний слой - слой прокладки светоделителей, нижний слой - слой сварки оптоволокон.
3: Модуль светоделителя выполнен по модульному принципу в выдвижной конструкции, обладает высокой взаимозаменяемостью и универсальностью.
Три: Основные технические параметры (соответствуют требованиям коммутационных шкафов кабелей YD/T988-2007)
1: Температура рабочей среды: от -40 градусов Цельсия до +60 градусов Цельсия
2: Влажность среды: не более 95% (+40 градусов Цельсия)
3: Атмосферное давление: 70 Кпа - 106 Кпа
4: Количество подключений оптоволоконных кабелей: 1Х2 штуки (нижний кабель)
5: Количество вводов кожуха волокна: 1Х2 штуки (нижнее волокно)
6: Угол открытия двери корпуса: 180 градусов
7: Адаптер (доступны варианты) SCFCLC
8: Уровень напряжения заземления не менее 3000 В (постоянный ток)/1 мин, без пробоя, без искры.
9: Сопротивление изоляции: более 2Х1000 МОм/500 В
10: размер: 380*300*100 (мм)
11: вес: 5.5 кг
FTTX/FTTH FTTH серия: быстрый соединитель, соединение оптических волокон, холодный PLC оптический разделитель, оптическое волокно, оптическое волокно, фланец настольного блока панели оптического волокна, гибкий кабель, оптическое волокно, корридорный ящик для оптического волокна, ящик, кабельный клеммовый ящик и т.д.
Серия (MDF), всего 25 линий: страховая расстановка, 32-канальная панель для тестирования, 100-линейная страховая расстановка, 128-канальная панель для тестирования, 192-канальный широкополосный модуль, 256-канальный широкополосный кабельный модуль, различные типы страховых модулей, сигнализация, MDF
Второй, серия распределения света (ODF): оптический адаптер волоконного соединения, диски для сплавления волокон, шестерка карт (аксессуары), скачкообразный кабель оптического волокна, оптоволоконный жилой кабель, ящики для кабельной разводки ODF, панели оптического волокна, клеммовые ящики, распределитель оптического волокна, рама (шкаф) распределения оптического волокна и т.д.
Третий, серия цифровой разводки (DDF): цифровая распределительная рама SIEMENS, коаксиальные соединители и т.д.
Четвертый. Продукты интегрированной кабельной разводки: сетевые распределительные рамки, рамки для проводов, 110-канальная рамка для скачкообразных кабелей, сверх 5-категории, 6-категорийные модули, информационные панели, картонные модули, модули Колонны, нержавеющая стальная задняя рама, распределительные ящики, сетевые и коммуникационные инструменты.
