Центр поддержкисоединитель CFA 254 мм, совместимый с шнеком CFA Bauer-BG24 600 мм, используется на буровых установках Bauer-BG24 для работ по созданию свайных фундаментов CFA
Продуктовые акценты
Сопутствующие товары
cfa coupling 254mm подходит для 600mm cfa бура, используемого на буры Bauer-BG24 для работ по созданию свайных фундаментов CFA
cfa connector 254mm подходит для 800mm cfa бура, используемого на буры Bauer-BG28 для работ по созданию свайных фундаментов CFA
cfa coupling 254mm подходит для cfa бура Bauer-BG25, используемого на буры Bauer-BG25 для работ по созданию свайных фундаментов CFA
cfa connector 254mm подходит для 800mm cfa бура, используемого на буры Bauer-BG26 для работ по созданию свайных фундаментов CFA
bauer-bg36 cfa coupling 254mm используется на 600mm cfa буре, совместимом с буром Bauer-BG36 для работ по созданию свайных фундаментов CFA
bauer-BG24 cfa coupling 254mm используется на 600mm cfa буре, совместимом с буром Bauer-BG24 для работ по созданию свайных фундаментов CFA
cfa coupling 254mm используется на 600mm cfa буре, совместимом с буром Bauer-BG28 для работ по созданию свайных фундаментов CFA
cfa connector 254mm используется на 600mm fdp буре Bauer-BG20 для полноразмещающих свай
Cfa coupling 254mm используется на 500mm fdp буре Bauer-BG28 для полноразмещающих свай
В экосистеме геотехнических инструментов 254 мм муфта (или соединитель) является стандартной, прочной шестигранной или круглой муфтой, используемой для конфигураций стволов среднего и малого диаметра. Она служит механическим интерфейсом соединения для стволов CFA (Continuous Flight Auger), буровых труб FDP (Full Displacement Pile) и инструментов SCM / SMW (Soil Mixing Wall).
1. Совместимость оборудования и диаметра
Соединение диаметром 254 мм разработано для балансирования способности передачи крутящего момента и требований по внутреннему потоку бетона.
Размеры стволов буровых шнеков: наиболее часто оно совмещается со стволами CFA буровых шнеков диаметром от 450 мм до 610 мм (а иногда и до 630 мм). Более крупные установки (например, буровые шнеки диаметром 770 мм или 880 мм) обычно используют более тяжелую муфту Bauer диаметром 368 мм.
Совместимость с буровыми станками: Инструменты, использующие соединитель диаметром 254 мм, разработаны для совместимости с крутящими моментами роторных буровых станков серии Bauer-BG (например, BG 20 H, BG 24 H или BG 28 H) и многофункциональных сваебойных станков RTG (таких как RG 16 T, RG 19 T и RG 21 T).
2. Основная техническая структура
Сборка диаметром 254 мм состоит из мужской и женской частей, разработанных для быстрого соединения на месте и максимальной структурной жесткости при больших осевых и крутящих силах.
Компонент |
Инженерные детали |
Мужской соединитель |
Точно обработанная цельная или толстостенная шейка, которая вставляется в приемное соединение. Имеет внутренние каналы для подачи бетона/раствора. |
Женская гнезда |
Толстостенная усиленная втулка, приваренная к центральному трубу CFA бура или буровой трубы. |
Блокирующий механизм |
Использует систему высокопрочных штифтов (блокирующих штифтов) для предотвращения расстыковки или смещения при обратном вращении или извлечении. |
Система уплотнения |
Высокопрочные внутренние O-образные уплотнения, разработанные для выдерживания высоких давлений при подаче бетона и предотвращения проникновения шлама из скважины. |
3. Варианты применения
В зависимости от точной конфигурации инструментального ствола, спецификация 254 мм применяется к нескольким разным компонентам:
CFA буровые шнеки: Применяются непосредственно к центральному трубу секций лопасти (например, к удлинителям длиной 3 метра, 6 метров или 10 метров) и буровым головкам.
Буровые трубы FDP: Используются на удлинительном стволе над размещающим телом для передачи больших осевых сил и крутящего момента на большую глубину в землю.
Трехосевые лопатки SMW: Найдены на многопетлевых смесительных бурах (например, на наборах SMW диаметром 370 мм или 550 мм) для соединения приводного ствола с многозубчатой коробкой передач бурового станка.
Операционный контроль: Всегда проверяйте целостность уплотнения O-образных колец внутри женского гнезда диаметром 254 мм перед опусканием ствола. Поврежденное уплотнение может позволить под давлением бетону просачиваться в швы соединения, заблокировать блокирующий механизм и серьезно усложнить разборку инструмента в конце смены.

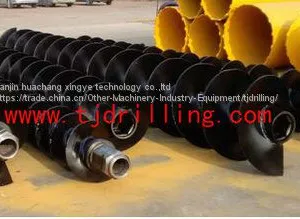

Шестигранное соединение Ствол бурового шнека Continuous Flight Auger Буровой шнек Continuous Flight Auger с шестигранной муфтой
Диапазон диаметров CFA от 400 до 1400 мм
Пилотный буровой шнек CFA может быть оснащен двухзаходной буровой головкой для грунта или горной породы, снабженной сменными зубьями или пиками с нижним или боковым выходом бетона через стальной пробку и цепь для извлечения
Размер
Диаметр мм
Шаг мм
Толщина лопасти мм
Длина мм
Φ300
280 мм
280
16
2 - 10 м
Φ400
380 мм
300
16
2 - 10 м
Φ500
480 мм
350
16
2 - 10 м
Φ600
580 мм
400
20
2 - 10 м
Φ700
680 мм
400
20
2 - 10 м
Φ800
780 мм
500
20
2 - 10 м
Φ900
880 мм
500
25
Φ1000
980 мм
600
25
Tianjin huachang xingye technology co ltd
Email info@tjdrilling.com whatsapp 008618902059907
Отправить запрос этому поставщику
