КРАТКОЕ ОПИСАНИЕ

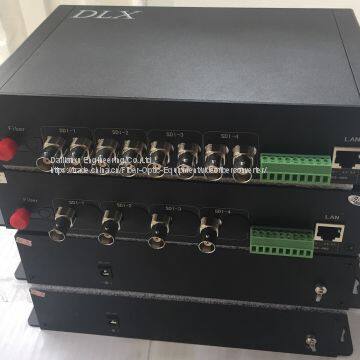

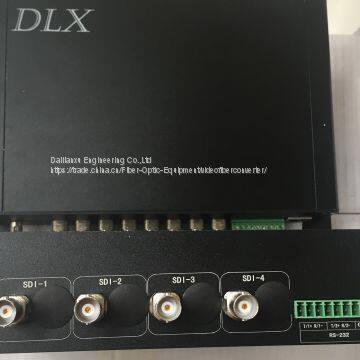

Продукты серии DLX-HDVOP-S используют ASIC и передовые технологии цифрового видео, высокоскоростной TDM и гигабитной CWDM, чтобы обеспечить системы беспрессового высококачественного передачи для 1-4 каналов1920×1080@60Hz HD-SDI видео, до 4 каналов USB2.0, 1 канал двунаправленной связи RS232/RS485 и 1 канал аудиосигнала по одному оптическому волокну. Каждый канал SDI поддерживает 2 канала SDI выхода, дополнительный SDI распределитель не требуется. RS232 может поддерживать стандарт SONY (опционально), поддерживает передачу широковещательного уровня видео Full-HD 1080p, 24-битный CD HI-FI аудио и высокоскоростные данные. Поддерживает активную регенерацию и извлечение тактовой частоты/данных SDI. Автоматически адаптируется к скоростям 143 Мбит/с, 270 Мбит/с, 1,483 Гбит/с, 1,485 Гбит/с и различным форматами HD или стандартного видео. Совместим с стандартами SMPTE, SMPTE, SMPTE, SMPTE, SMPTE 295, DVB-ASI. В сравнении с аналогичными аналоговыми системами передачи, использующими случайную амплитудную или частотную модуляцию, продукты DLX-HDVOP-S обеспечивают более высокое качество передачи. Поддерживают сети с древовидной, звездной, кольцевой топологией и др. DLX-HDVOP-S имеет модульный дизайн, поддерживает расширение функциональности.
В системах применения высокоразрешительного видео при использовании обычных медных кабелей для передачи на большие расстояния часто наблюдается плохой выходной сигнал, повышенная чувствительность к помехам, на экране возникают явления размытия, хвостов и цветовой сепарации и т. д. В то же время расстояние передачи невелико, что не позволяет удовлетворить требованиям передачи на большие расстояния для распространения мультимедийной информации и т. п. Использование оптических передатчиков и приемников DLX-HDVOP-S для передачи сигналов HD-SDI полностью устраняет такие проблемы, расстояние передачи составляет от до. Кроме того, оптические передатчики и приемники обладают такими преимуществами, как небольшое затухание, широкая полоса частот, высокая помехозащищенность, высокая безопасность, небольшие габариты и малый вес и т. д. Поэтому они имеют несравненные преимущества в условиях особых сред и при передаче на большие расстояния.
ОСОБЕННОСТИ
● Максимальное разрешение 1920×1080@60Hz
● Поддержка передачи 1-4 каналов видео HD-SDI, 4 каналов USB2.0, 1 канала двунаправленного RS232/RS485 и 1 канала аудиосигнала по одному волоконному кабелю
● Регулировка PCR с высокой точностью, среднее колебание составляет 20-60 нс
● Автоматическое адаптирование к скоростям 143 Мбит/с, 270 Мбит/с, 1,483 Гбит/с, 1,485 Гбит/с
● Поддерживает все стандарты HD-SDI и совместим с SMPTE 305M, SMPTE, SMPTE, SMPTE, SMPTE 295, DVB-ASI и т.д.
● Функция восстановления тактовой частоты, автоматическое балансирование длины кабеля

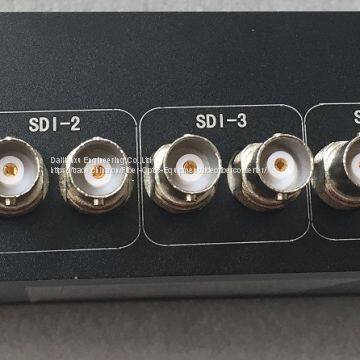

● Поддержка распределения выходного сигнала. Каждый SDI поддерживает 2 канала SDI-выхода, дополнительный SDI-распределитель не требуется
● RS232, совместимый с стандартами SONY, опционально
● Самостоятельный, 19-дюймовый 1U-тип и 3U-тип для установки в стойку, опционально. В 19-дюймовом 3U-шасси можно установить до 21 штуки HD-SDI оптических конвертеров.
● Модульный и промышленный дизайн, обеспечивающий надежность и гибкость
● Фотофиберный коннектор: LC, SC/FC/ST (выбор)
● 10-значная кодировка и несжатие видеопередачи
● Компоненты промышленного класса, дизайн защиты от электростатического разряда, корпус из алюминиевого сплава
● Уникальная защита полярности питания, защита от неправильного подключения питания, автоматическое восстановление после устранения неисправности
● Поддержка 1+1 двойного питания для обеспечения безопасного и надежного электропитания
● Отсутствие электромагнитных помех (EMI), радиочастотных помех (RFI) и т. д.
● Индикаторы питания, видео, оптической связи и цикла данных
● Не требует настройки на месте установки
● Гибкая и простая установка
● Защита от молнии и перенапряжений
● Дистанция передачи:,,,выбор (одномодовый)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Оптический индекс
|
Длина волны |
Одномодовый: 1310/1550 нм, DFB: 1260~1610 нм |
|
Интервал длин волн |
20 нм |
|
Оптическая мощность |
0 дБм ~ -3 дБм/-5 дБм ~ -10 дБм |
|
Количество волокон |
Одно или четыре ядра (по выбору) |
|
Чувствительность приема |
≤-26 дБм |
|
Соединитель |
LC (SC, FC, ST по выбору) |
|
Пропускная способность на одну длину волны |
|
|
Макс. резервная оптическая мощность |
15дБм/20дБм/25дБм/30дБм |
|
Расстояние |
0 |
HD-SDI
|
Формат |
HD-SDI/SD-SDI/SDTI/DVB-ASI |
|
Стандартный уровень входа/выхода |
1Vp-p (типичное), мин. 0,5Vp-p, макс. 1,5Vp-p |
|
Потери отражения |
>15дБ |
|
Баланс |
0 при 1,485 Гбит/с |
|
Изоляция |
|
|
Уровень сигнала |
800 мВ(стандарт) |
|
Время нарастания/спада |
200пс(стандарт) |
|
Перерегулирование |
|
|
Соединитель |
Полно-медный BNC(75ом) |
Аудио (поддерживается прямой, обратный или двунаправленный аудио)
|
Входное/выходное сопротивление |
600 Ом (балансное) или 1000 Ом (небалансное) |
|
Входной/выходной уровень |
4 Вп-п (типичное) |
|
Пропускная полоса |
20 Гц-20 КГц |
|
Частота дискретизации |
48 КГц |
|
Дицициализация: |
24 бит |
|
Общая гармоническая искажение |
0,1% |
|
ОСШ (Отношение сигнал/шум) |
>85 дБ |
|
Соединитель |
Терминальный разъем с винтовыми зажимами/RCA |
Интерфейс данных
|
Тип интерфейса |
RS-232/485/422, Манчестер, Двуфазный |
|
Режим работы |
Полнодуплексный/Полуторапный |
|
Скорость передачи данных |
DC-115.2Кбит/с/DC-2Мбит/с |
|
Вероятность битовой ошибки |
|
|
Соединитель |
RJ45/ Терминальный разъем с винтовыми зажимами |
