КРАТКОЕ ОПИСАНИЕ

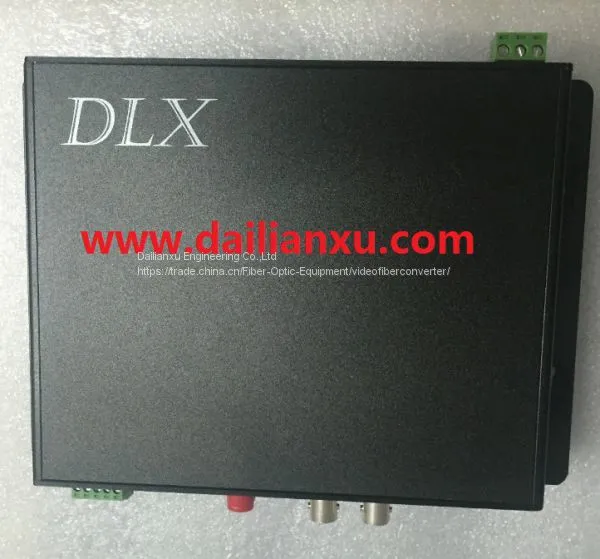

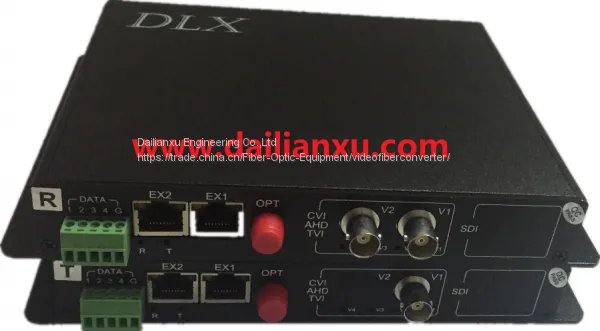

Продукты серии DLX-HDVOP используют ASIC и передовые технологии цифрового видео, высокоскоростной TDM и гигабитной CWDM, чтобы обеспечить системы передачи без сжатия высокого качества для HD-AHD/CVI/TVI/аналогового видео в форматах 1-16 каналов 1280H/25f, 1280H/30f, 1280H/50f, 1280H/60f, 1920H/25f, 1920H/30f и т.д., а также для до 32 каналов двунаправленных данных и аудиосигналов по одному мономодовому или многомодовому оптическому волокну. Поддерживают передачу широковещательного 24-битного CD HI-FI аудио и высокоскоростных данных. Поддерживают автоматическое адаптирование к разрешениям 1280×720 и 1920×1080 (только для типа 1920H). По сравнению с аналогичными аналоговыми системами передачи, использующими случайную амплитудную или частотную модуляцию, продукты DLX-HDVOP обеспечивают лучшее качество передачи. Поддерживают сети с древовидной, звездной, кольцевой топологией и другими топологиями. DLX-HDVOP имеет модульный дизайн, поддерживает расширение функциональности.
В системах применения HD-видео, если для длинномерной передачи использовать обычные медные кабели, выходной сигнал часто будет плохим, кабели будут подвержены помехам, на изображении будут наблюдаться такие явления, как расплывчатость, послевоскресение и цветовое разделение и т.д. В то же время расстояние передачи будет коротким, что не позволит удовлетворить требованиям длинномерной передачи для публикации мультимедийной информации и т.д. Использование оптических передатчиков и приемников DLX-HDVOP для передачи сигналов HD-AHD/CVI/TVI/аналоговых сигналов полностью решает эту проблему, расстояние передачи составляет от 1 км до 100 км. Вместе с тем оптические передатчики и приемники имеют такие преимущества, как небольшая потеря сигнала, широкая полоса пропускания, высокая помехоустойчивость, высокая безопасность, небольшой размер и небольшой вес и т.д. Поэтому они имеют несравненные преимущества в условиях особой среды и при длинномерной передаче.
ПРИМЕНЕНИЕ
● Наблюдение на дорогах и на автодорожных платных пунктах
● Система пассажирских услуг метрополитена
● Визуальное управление военными базами
● Визуальная интеллектуальная система внешнего наблюдения
● Системы телемедицины
● Цифровое видеоотображение
● Системы наблюдения и кабельного телевидения
● Интеллектуальная система мониторинга дорожного движения
● Высококачественные видеоконференции
● Трансляция прямых эфиров и телевизионных программ
● Дистанционное многофункциональное обучение
● Индустриальное наблюдение с помощью замкнутого телевидения
ОСОБЕННОСТИ
● Поддержка разрешения 1280×720/960, 1920×1080, аналоговой передачи и 4 видов частоты кадров: 25f/30f/50f/60f
● Полностью цифровая, несжатая, недеструктивная и реальная передача высококачественного HD-видео
● Современные технологии адаптации аудио, AHD/CVI/TVI/аналоговых сигналов и данных
● Возможность автономной установки, 19-дюймовый 2.5U тип и 4.5U тип для установки в стойках, в 19-дюймовом корпусе можно установить до 21 устройства CVI оптических конвертеров
● Модульный и индустриализированный дизайн, обеспечивающий надежность и гибкость
● Оптический коннектор: выбор между SC/FC/ST
● Компоненты промышленного класса, дизайн защиты от электростатического разряда, корпус из алюминиевого сплава
● Уникальная защита полярности питания, защита от неправильного подключения питания, автоматическое восстановление после устранения неисправности
● Поддержка 1+1 двойного питания для обеспечения безопасного и надежного электропитания
● Отсутствие электромагнитных и радиочастотных помех и т. д.
● Индикаторы питания, видео, оптической связи и цикла данных
● Не требует настройки на месте установки
● Гибкая и простая установка
● Защита от молнии и перенапряжений
● Дистанция передачи: 2 км (мультимодальный); 20 км, 40 км, 60 км, 80 км, 100 км (выбор возможен, мономодальный)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Оптические показатели
| Длина волны | 850/1310 нм (ММ), 1260 нм ~ 1360 нм/1470 нм ~ 1610 нм (СМ) |
| Оптическая мощность | 0 дБм ~ -3 дБм/-5 дБм ~ -10 дБм |
HD-AHD/CVI/TVI
| Канал | 1~16 |
| Уровень входного сигнала | >500мВп-п |
| Уровень выходного сигнала | 1Вп-п |
| Входное сопротивление | 75ом |
| Входная пропускная способность | 60 МГц |
| Дискретизация | 10 бит |
| Потери от отражения | >15дБ |
| Время включения/выключения | |
| Максимальное колебание | |
| Соединитель | BNC |
Аудио (поддерживается прямой, обратный или двунаправленный аудио)
| Входное/выходное сопротивление | 600 ом (симметричное) или 1000 ом (несымметричное) |
| Входной/выходной уровень | 4 Вп-п (типичное значение) |
| Пропускная полоса | 20 Гц - 20 кГц |
| Частота дискретизации | 48 кГц |
| Дискретизация: | 24 бит |
| Общая гармоническая искажение | 0,1% |
| ОСШ | >85 дБ |
| Соединитель | Терминальный разъем с винтовыми зажимами/RCA |
Интерфейс данных
| Тип интерфейса | RS-232/485/422, Манчестер, Двуфазный |
| Режим работы | Полнодуплексный/Полуторадуплексный |
| Скорость данных | DC-115.2 Кбит/с/DC-2 Мбит/с |
| Вероятность ошибки передачи данных | |
| Соединитель | RJ45/ Терминальный разъем с винтовыми зажимами/DB-9 |
Среда
| Температура эксплуатации | -30℃~+75℃ |
| Температура хранения | -40℃~+85℃ |
| Относительная влажность | 0-95% без конденсации |
| Среднее время между отказами | ≥10e5 часов |
| Питание | АС 100В~260В или ПС 48В, ПС24В, ПС12В |
Размеры
| 1-4 канала | 121(Д) x 130(Ш) x 28(В) мм |
| 4-8 каналов | 121(Д) x 130(Ш) x 45(В) мм |
| 19-дюймовый, 1U тип | 480(Д) x 250(Ш) x 45(В) мм |
| 19-дюймовый, 4.5U корпус | 480(Д) x 290(Ш) x 200(В) мм |
