Технические характеристики
1.ISO9001:2008, ROHS2.Угол рамы: 90 градусов
3.Расстояние между пластинами: 4,5 мм
4.Высота накладного слоя: 450 мм
5.Сечение: 250*120 мм

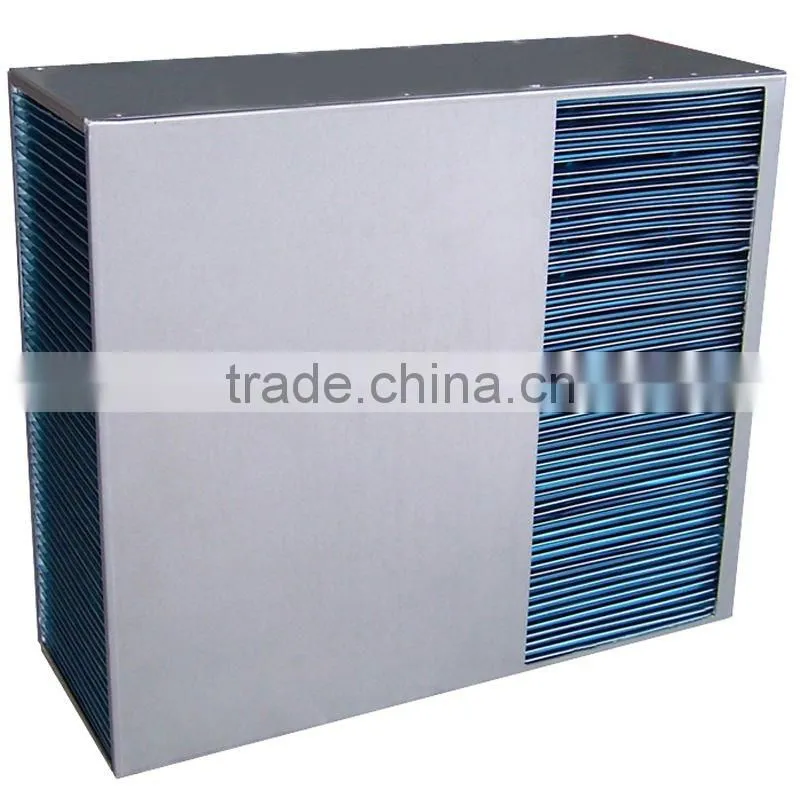

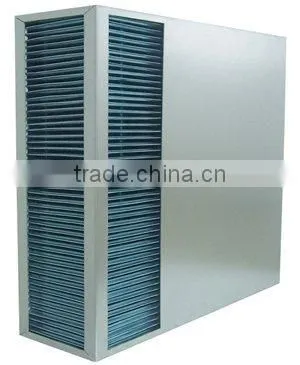

Материал алюминиевого сердечника
Противоточный алюминиевый сердечник изготовлен из морской водой стойкой гидрофильной алюминиевой фольги и каркаса оцинкованной стали, обработанный специальными технологиями, обладает высокой эффективностью теплообмена, прост в обслуживании и имеет длительный срок службы.

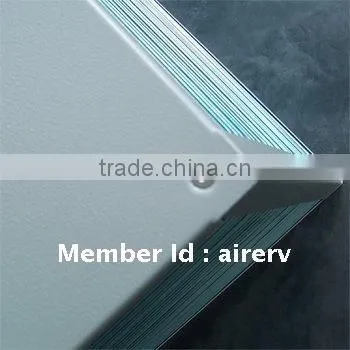

Точечный воздушный канал Пятислойная прокладка Угол 90° Форма (штамп)

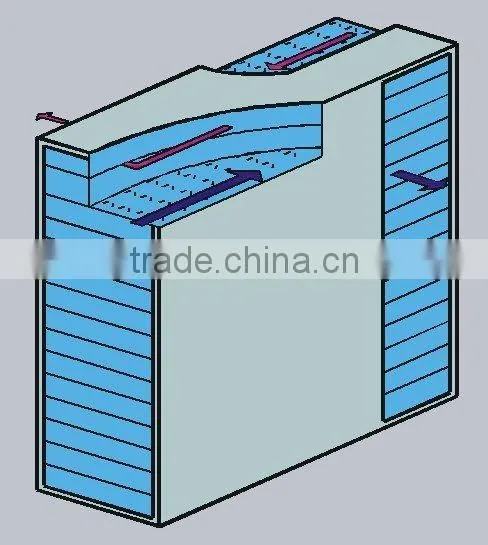

Принцип работы
Контрпоточный алюминиевый теплообменник также представляет собой воздушно-воздушный рекуператор, который передаёт энергию через пластины. Два воздушных потока поступают навстречу друг другу в воздушный канал, увеличивая площадь теплообмена. Воздух наружного воздуха и вытяжной воздух напрямую обмениваются энергией через пластины.
Контрпоточный (с направлениями воздушных потоков L-L, L-U, U-U)
Особенности
1. Контрпоточный пластинчатый теплообменник использует высококачественную гидрофильную алюминиевую фольгу, стойкую к морской воде, в качестве теплоносителя. Она обработана специальной технологией, обладает высокой тепловой эффективностью, простотой в обслуживании и долговечностью и т.д.
2. Пятислойное покрытие, гофрированная выточка, герметичность достигает 99,9%.
3. Модульная конструкция, возможен выбор различных размеров кромок и толщины наложения.
4. Нет движущихся частей, низкая стоимость обслуживания.
5. Может быть напрямую очищен водой или нейтральным моющим средством, удобен в использовании и прост в обслуживании.
6. Компактная конструкция, малый объем, подходит для различных ситуаций.
Технология производства
1. Лицевая сторона теплообменника обработана штамповкой для усиления теплообмена, что увеличило площадь теплообмена на 10%.
2. Используется штампованный выпуклый круг в качестве опоры для воздушного канала, что гарантирует высокую прочность и герметичность канала, а также высокую способность воспринимать свежий воздух и отработанные газы.
3. Кросс-канал между наружным воздухом и отработанными газами разделен алюминиевой фольгой, входной и выходной края обработаны с использованием пятислойной скрутки, что обеспечивает более высокую прочность края и более надежную герметизацию.
4. Все соединения герметизированы герметиком, что гарантирует отличную воздухонепроницаемость теплообменника.
Примечание: Доступен гофрированный воздушный канал, обработанный технологией воздухонепроницаемой точковой поверхности, которая устраняет проблемы проникновения и загрязнения, характерные для технологии точка-точка, и полностью предотвращает загрязнение наружного воздуха отработанными газами.
Диапазон моделей
Размеры (мм) |
Расстояние между пластинами (мм) |
||
A |
B |
C |
|
|
По запросу ≤600 |
По запросу ≤600 |
По запросу ≤1000 |
2.0-6.0 |
1. При выборе рекомендуется выбирать экономическую скорость ветра (1 м/с~2.5 м/с) в наибольшей степени, чтобы достичь хорошего и экономичного рабочего эффекта.
2. Размер ядра и расстояние между пластинами могут быть изготовлены по запросу.
Область применения
1. Контрпоточные алюминиевые сердечники подходят для помещений с большой разницей температур внутри и снаружи и низкой влажностью, особенно для случаев без рециркуляции воздуха.
2. Применяются для рекуперации энергии в промышленных вентиляционных системах, например: в системах кондиционирования воздуха мобильных базовых станций, машинных залов, компьютерных залов, помещений с оборудованием и т. д.
3. Рекуперация холода летом и тепла зимой.
