Технические характеристики
1.ISO9001:2008, ROHS2.Угол рамы: 90 градусов
3.Расстояние между пластинами: 4 мм
4.Высота наложения: 380 мм
5.Сечение: 200*110 мм

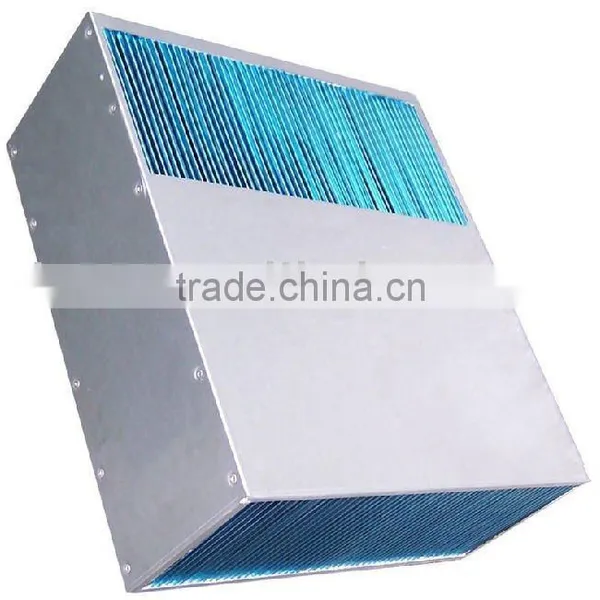

Материал алюминиевого сердечника
Контрфлюсовый алюминиевый сердечник изготовлен из морской водой устойчивой гидрофильной алюминиевой фольги и рамки из оцинкованной стали, обработанный специальными технологиями, обладает высокой эффективностью теплообмена, прост в обслуживании и имеет длительный срок службы.
Точечный воздушный канал Пятислойное покрытие Угол 90° Форма
Принцип работы
Противоточный алюминиевый теплообменник также представляет собой воздушно-воздушный рекуператор, который передает энергию посредством пластин. Два воздушных потока протекают навстречу друг другу в воздушном канале, увеличивая площадь теплообмена. Воздух снаружи и отработанный воздух непосредственно обмениваются энергией через пластины.
Противоточное движение (с направлениями воздушных потоков L-L, L-U, U-U)
Особенности
1. Противоточный пластинчатый теплообменник использует высококачественную гидрофильную алюминиевую фольгу, устойчивую к коррозии морской воды, в качестве теплоносителя. Она подвергается специальной обработке, обладает высокой тепловой эффективностью, легко обслуживается и имеет длительный срок службы и т.д.
2. Пятислойное покрытие, гофрированный подрез, воздухонепроницаемость достигает 99,9%.
3. Модульная конструкция, можно выбирать разные размеры кромок и толщину наложения.
4. Нет движущихся частей, низкие затраты на обслуживание.
5. Можно напрямую чистить водой или нейтральным моющим средством, удобно в использовании и простое обслуживание.
6. Компактная конструкция, небольшой размер, подходит для различных ситуаций.
Технология производства
1. Лицевая сторона теплообменника обработана усиленной теплоотдающей штамповкой, что увеличило площадь теплоотдачи на 10%.
2. Используется штампованный выпуклый круг в качестве опоры для воздушного канала, что гарантирует высокую прочность и герметичность канала, а также высокую нагрузочную способность для подачи свежего воздуха и вытяжки.
3. Кросс-каналы между наружным воздухом и вытяжным воздухом разделены алюминиевой фольгой, входной и выходной края обработаны с использованием пятислойной кромочной технологии, что обеспечивает более высокую прочность края и более надежную герметизацию.
4. Все соединения герметизированы герметиком, что гарантирует отличную воздухонепроницаемость теплообменника.
Примечание: Доступен гофрированный воздушный канал, обработанный технологией поверхностной герметизации, которая решает проблемы просачивания и загрязнения, характерные для технологии точечной герметизации, и полностью предотвращает загрязнение наружного воздуха вытяжным воздухом.
Диапазон моделей
Размеры (мм) |
Расстояние между пластинами (мм) |
||
A |
B |
C |
|
|
По запросу ≤600 |
По запросу ≤600 |
По запросу ≤1000 |
2.0-6.0 |
1. При выборе рекомендуется выбирать экономическую скорость ветра (1 м/с~2.5 м/с) в наибольшей степени, чтобы достичь хорошего и экономичного эксплуатационного эффекта.
2. Размер ядра и расстояние между пластинами могут быть изготовлены по запросу.
Область применения
1. Контрпоточные алюминиевые сердечники подходят для областей с большой разницей температур внутри и снаружи помещений и низкой влажностью, особенно для случаев без рециркуляции воздуха.
2. Применяются для рекуперации энергии в системах вентиляции промышленных помещений, например: в системах кондиционирования воздуха мобильных базовых станций, машинных комнат, компьютерных комнат, помещений с оборудованием и т. д.
3. Рекуперация холода летом и тепла зимой.
Сертификация: Все соответствуют требованиям RoHS!
