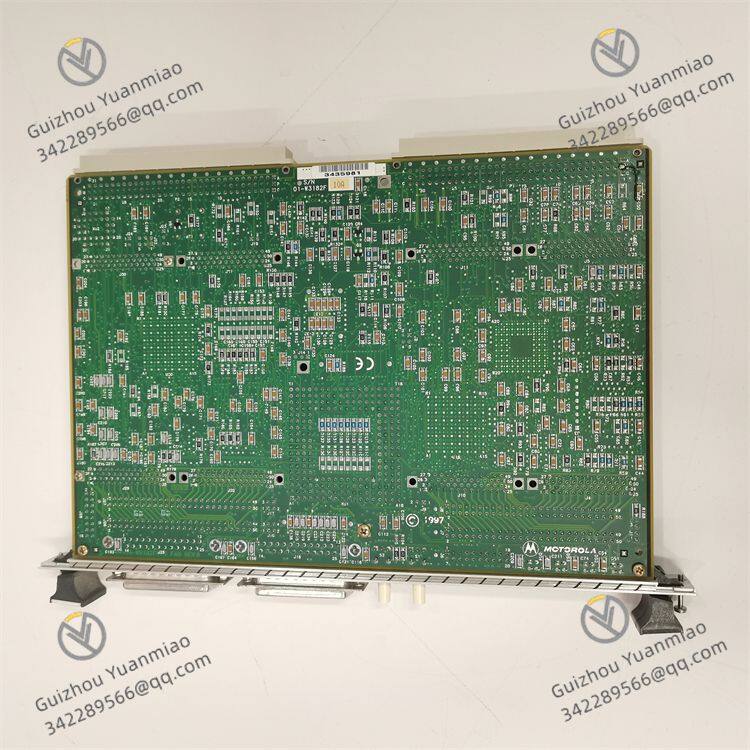

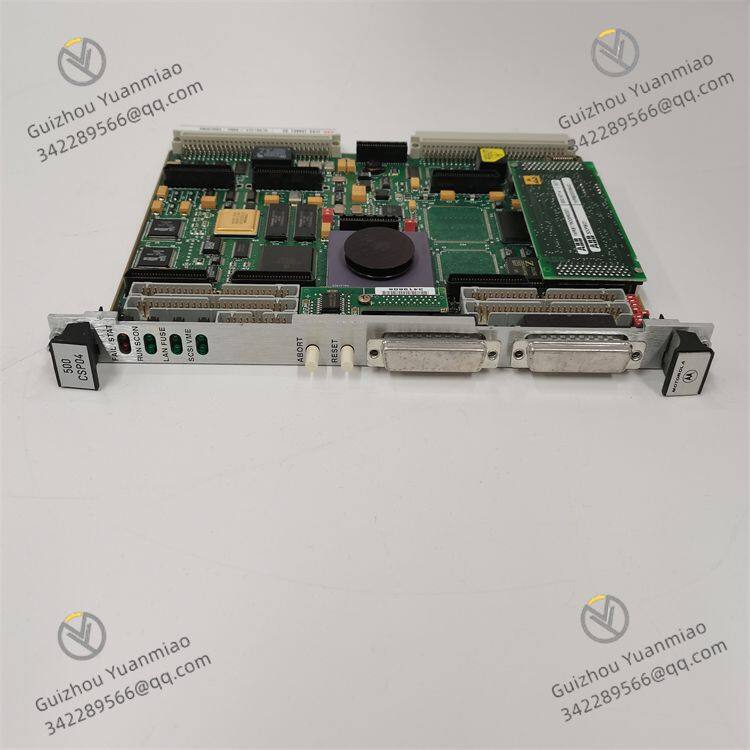

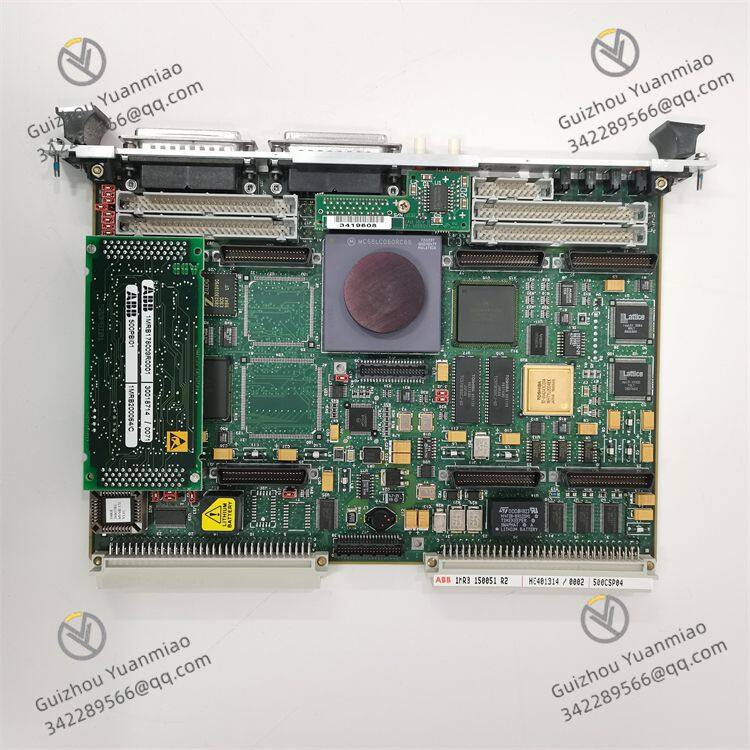

ABB 500CSP04 1MRB150051R2 Processador de Comunicação

I. Posicionamento e Aplicações

• Afiliação à Série: Módulo de processador de comunicação do PLC da série ABB AC 500, usado principalmente para expandir as capacidades de comunicação do sistema e permitir a interação de dados e a interconexão de dispositivos entre diferentes protocolos de rede.

• Funções Centrais: Suporta vários protocolos de comunicação, como Ethernet industrial e barramento de campo, conectando I/O remotos, sensores, atuadores e sistemas de nível superior como estação mestre ou escrava. Adequado para sistemas de automação distribuídos e cenários de comunicação entre protocolos (por exemplo, interação de dados entre as camadas de oficina e de gestão).

II. Parâmetros Técnicos e Características

Interfaces e Protocolos de Comunicação

• Interfaces Integradas:

• 2 interfaces Ethernet RJ45 (ETH1/ETH2), suportando auto-negociação de 10/100Mbps, configuráveis para diferentes segmentos de rede ou conexões redundantes.

• 1 porta serial RS-485/RS-232 (interface DB9), suportando nativamente os protocolos Modbus RTU e ASCII, com capacidade de protocolo de comunicação personalizado.

• Suporte a Protocolos:

• Ethernet Industrial: EtherNet/IP, Modbus TCP, Profinet (requer configuração), EtherCAT (requer módulo de expansão).

• Barramento de Campo: CANopen, DeviceNet (configurável via software), Modbus RTU (porta serial).

• Outros Protocolos: Suporta comunicação com sistemas SCADA (por exemplo, WinCC, iFIX) e dispositivos HMI (por exemplo, série ABB Panel).

Parâmetros de Desempenho

• Taxa de Transmissão de Dados: Até 100Mbps para interfaces Ethernet, até 115.2kbps para portas seriais.

• Capacidade de Comunicação Concorrente: Suporta o processamento simultâneo de várias tarefas de comunicação (por exemplo, mestre Ethernet e escravo serial trabalhando em paralelo).

• Mapeamento de Endereços: Permite o mapeamento de dados de I/O remotos para a memória local do PLC para troca de dados em tempo real.

Características Elétricas e Ambientais

• Alimentação: 24VDC (±20%), consumo de energia ≤8W.

• Isolamento: Isolamento elétrico entre a alimentação e as interfaces de comunicação (1500V CA/1min), com forte capacidade de anti-interferência.

• Método de Instalação: Instalação em barra DIN de 35mm, suporta instalação vertical/horizontal.

• Temperatura de Operação: -25°C ~ +60°C, umidade 5%~95% (não condensante).

•


III. Cenários de Aplicação

Interconexão de Sistemas Distribuídos

• Como estação mestre EtherNet/IP, conecta módulos I/O remotos (por exemplo, série ABB 500I/O) para construir sistemas de controle distribuídos.

• Comunica-se com dispositivos Siemens e sensores de terceiros via protocolo Profinet para alcançar a integração de equipamentos de diferentes marcas.

Conversão de Dados entre Protocolos

• Converte dados de dispositivos Modbus RTU (por exemplo, instrumentos, inversores de frequência) para protocolos Ethernet para upload para sistemas SCADA.

• Nas linhas de produção de automóveis, conecta controladores de robôs via CANopen para permitir o controle colaborativo de vários dispositivos.

Monitoramento e Gestão Remotos

• Utiliza interfaces Ethernet para comunicar com plataformas em nuvem (por exemplo, ABB Ability™), suportando o download remoto de programas e o monitoramento do status dos dispositivos.

• Em sistemas de tratamento de água, conecta medidores de fluxo e sensores de pH via portas seriais e envia os dados agregados para a sala de controle central via Ethernet.

IV. Interfaces e Fiação

Layout da Interface de Hardware

• Interfaces Ethernet: ETH1 e ETH2 podem ser configuradas independentemente com endereços IP, suportando cascata de switches ou links redundantes.

• Porta Serial: Interface DB9; no modo RS-485, conecte aos terminais do barramento A/B; no modo RS-232, conecte a TX/RX/GND.

• Interface de Expansão: Interface do barramento do painel para inserção no rack do CPU do PLC da série AC 500 para comunicação com o controlador principal.

Exemplo Típico de Fiação (Mestre Profinet)

• A interface Ethernet conecta-se a estações escravas Profinet (por exemplo, Siemens ET200S) via cabos de rede, requerendo configuração do arquivo GSD.

• Ao conectar dispositivos de terceiros via porta serial, instale resistores terminais de 120Ω em ambos os extremos do barramento RS-485 para evitar interferência de sinal.
