Bearings for screw drives ZARF1560-TV/ZARF1560-TN
- 10000 Piece / Pieces per Month
- Shanghai/Qingdao
- T/T D/P D/A Credit Card PayPal Other Cash Escrow
- 10 days
- Thrust Roller Bearings 100TPS143 254*428.625*101.6
- Thrust Spherical Roller Bearings 29256 9039256 280*380*60
- Plastic extruder gearbox bearing F-87920.T8AR thrust roller bearing
- single screw extrusion gearbox roller bearing F-86698.T4AR
- F-83053.T2AR Twin screw extruder gearbox
- F-82345.T2AR Tandem Thrust cylindrical roller Bearings
Product Details
Brand Name: | HONB | Place of Origin: | China | Model Number: | ZARF1560-TN |
Number of Row: | Other | Seals Type: | No seals | Precision Rating: | P5 |
Outside Diameter: | 60, 60 | Bore Size: | 15, 15 |
Product Description

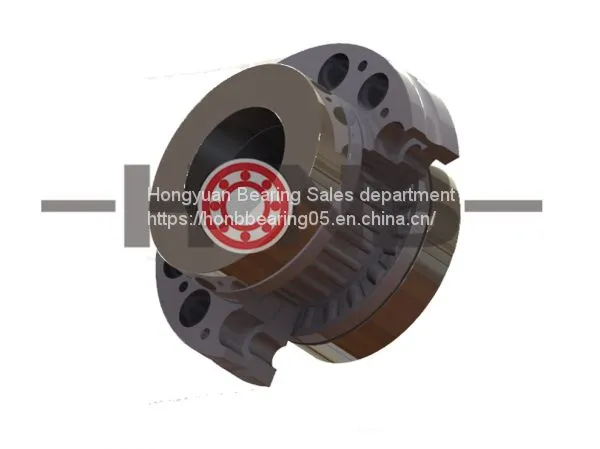

Needle roller/axial cylindrical roller bearings are double direction precision axial cylindrical roller bearings with a radial bearing component. The inner ring, outer ring and cylindrical roller and cage assemblies are matched to each other such that the bearings can be set to a defined axial preload using a precision locknut. The bearings are available with and without fixing holes in the outer ring. Bearings with holes are screw mounted directly on the adjacent construction. The large contact surface and the small pitch of the holes allows a connection to the adjacent construction that is extremely rigid and with low tendency to settling. The bearing cover that would otherwise be required to hold the bearing, and the matching work required, can therefore be dispensed with. HONBbearing05
Needle roller/axial cylindrical roller bearings are also available with a stepped, extended shaft locating washer on one side. These bearings are used where the axial support of the shaft locating washer is insufficient or a seal raceway is required.
Contact person: Anna Feng
Fax:+86 379 63086177
Whatspp: +86 13598495189
Skype: bearing3_01
Website:
Model:ZARF1560-TN/ZARF1560-L-TN
d:15mm
D:60mm
Thickness(H):40mm
Mass(Weight):420G/450G

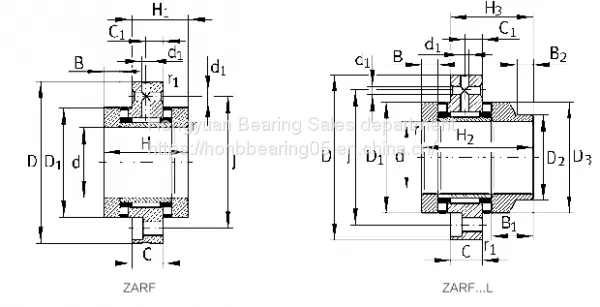

Shaft diameter | Model | Massg | Model | Massg | Measure | |||||||||||||||||
d | D | H | H1 | H2 | H3 | C | C1 | D1 | D2 | D3 | B | B1 | B2 | r | r1 | d1 | J | |||||
15 | ZARF 1560TN | 420 | ZARF 1560LTN | 450 | 15 | 60 | 40 | 26.0 | 53 | 39.0 | 14.0 | 8 | 35 | 24 | 34 | 7.5 | 20.5 | 11 | 0.3 | 0.6 | 3.2 | 46.0 |
17 | ZARF 1762TN | 490 | ZARF 1762LTN | 520 | 17 | 62 | 43 | 27.5 | 57 | 41.5 | 14.0 | 8 | 38 | 28 | 38 | 9.0 | 23.0 | 11 | 0.3 | 0.6 | 3.2 | 48.0 |
20 | ZARF 2068TN | 560 | ZARF 2068LTN | 610 | 20 | 68 | 46 | 29.0 | 60 | 43.0 | 14.0 | 8 | 42 | 30 | 40 | 10.0 | 24.0 | 11 | 0.3 | 0.6 | 3.2 | 53.0 |
ZARF 2080TN | 1100 | ZARF 2080LTN | 1220 | 20 | 80 | 60 | 38.0 | 75 | 53.0 | 18.0 | 10 | 52 | 40 | 50 | 12.5 | 27.5 | 11 | 0.3 | 0.6 | 3.2 | 63.0 | |
25 | ZARF 2575TN | 780 | ZARF 2575LTN | 840 | 25 | 75 | 50 | 33.0 | 65 | 48.0 | 18.0 | 10 | 47 | 36 | 45 | 10.0 | 25.0 | 11 | 0.3 | 0.6 | 3.2 | 58.0 |
ZARF 2590TN | 1600 | ZARF 2590LTN | 1750 | 25 | 90 | 60 | 38.0 | 75 | 53.0 | 18.0 | 10 | 62 | 48 | 60 | 12.5 | 27.5 | 11 | 0.3 | 0.6 | 3.2 | 73.0 | |
30 | ZARF 3080TN | 850 | ZARF 3080LTN | 900 | 30 | 80 | 50 | 33.0 | 65 | 48.0 | 18.0 | 10 | 52 | 40 | 50 | 10.0 | 25.0 | 11 | 0.3 | 0.6 | 3.2 | 63.0 |
ZARF 30105TN | 1950 | ZARF 30105LTN | 2150 | 30 | 105 | 66 | 41.0 | 82 | 57.0 | 18.0 | 10 | 68 | 52 | 66 | 14.0 | 30.0 | 12 | 0.3 | 0.6 | 3.2 | 85.0 | |
35 | ZARF 3590TN | 1120 | ZARF 3590LTN | 1250 | 35 | 90 | 54 | 35.0 | 70 | 51.0 | 18.0 | 10 | 60 | 45 | 58 | 11.0 | 27.0 | 12 | 0.3 | 0.6 | 3.2 | 73.0 |
ZARF 35110TN | 1600 | ZARF 35110LTN | 1850 | 35 | 110 | 66 | 41.0 | 82 | 57.0 | 18.0 | 10 | 73 | 60 | 73 | 14.0 | 30.0 | 12 | 0.3 | 0.6 | 3.2 | 88.0 | |
40 | ZARF 40100TN | 1350 | ZARF 40100LTN | 1450 | 40 | 100 | 54 | 34.0 | 70 | 51.0 | 18.0 | 10 | 65 | 50 | 63 | 11.0 | 27.0 | 12 | 0.3 | 0.6 | 3.2 | 80.0 |
ZARF 40115TN | 2700 | ZARF 40115LTN | 3000 | 40 | 115 | 75 | 47.5 | 93 | 65.5 | 22.5 | 12.5 | 78 | 60 | 78 | 16.0 | 34.0 | 12 | 0.3 | 0.6 | 6.0 | 94.0 | |
45 | ZARF 45105TN | 1700 | ZARF 45105LTN | 1850 | 45 | 105 | 60 | 40.0 | 75 | 55.0 | 22.5 | 12.5 | 70 | 56 | 68 | 11.5 | 26.5 | 12 | 0.3 | 0.6 | 6.0 | 85.0 |
ZARF 45130TN | 3900 | ZARF 45130LTN | 4300 | 45 | 130 | 82 | 51.0 | 103 | 42.0 | 22.5 | 12.5 | 90 | 70 | 88 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | 6.0 | 105.0 | |
50 | ZARF 50115TN | 2100 | ZARF 50115LTN | 2450 | 50 | 115 | 60 | 40.0 | 78 | 58.0 | 22.5 | 12.5 | 78 | 60 | 78 | 11.5 | 29.5 | 12 | 0.3 | 0.6 | 6.0 | 94.0 |
ZARF 50140TN | 4200 | ZARF 50140LTN | 4650 | 50 | 140 | 82 | 51.0 | 103 | 72.0 | 22.5 | 12.5 | 95 | 75 | 93 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | 6.0 | 113.0 | |
55 | ZARF 55145TN | 4500 | ZARF 55145LTN | 5000 | 55 | 145 | 82 | 51.0 | 103 | 72.0 | 22.5 | 12.5 | 100 | 80 | 98 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | 6.0 | 118.0 |
60 | ZARF 60150TN | 4700 | ZARF 60150LTN | 5350 | 60 | 150 | 82 | 51.0 | 103 | 72.0 | 22.5 | 12.5 | 105 | 90 | 105 | 17.5 | 38.5 | 16 | 0.3 | 0.6 | 6.0 | 123.0 |
65 | ZARF 65155TN | 5120 | ZARF 65155LTN | 5720 | 65 | 155 | 82 | 51.0 | 103 | 72.0 | 22.5 | 12.5 | 110 | 90 | 108 | 17.5 | 38.5 | 16 | 0.3 | 0.6 | 6.0 | 128.0 |
70 | ZARF 70160TN | 5200 | ZARF 70160LTN | 6000 | 70 | 160 | 82 | 51.0 | 103 | 72.0 | 22.5 | 12.5 | 115 | 100 | 115 | 17.5 | 38.5 | 16 | 0.3 | 0.6 | 6.0 | 133.0 |
75 | ZARF 75185TN | 9400 | ZARF 75185LTN | 10610 | 75 | 185 | 100 | 62.0 | 125 | 87.0 | 27.0 | 15.0 | 135 | 115 | 135 | 21.0 | 46.0 | 16 | 0.3 | 1.0 | 6.0 | 155.0 |
90 | ZARF 90210TN | 13700 | ZARF 90210LTN | 15100 | 90 | 210 | 110 | 69.5 | 135 | 97.5 | 32.0 | 17.5 | 160 | 130 | 158 | 22.5 | 47.5 | 16 | 0.3 | 1.0 | 8.0 | 180.0 |
Basic load rating | limiting speed | Fixing bolt | Tightening torque Nm | Friction torque Nm | Measure | Basic load rating | limiting speed | Fixing bolt | Tightening torque Nm | Friction torque Nm | ||||||||||||||||
Radial | Axial | Oilrpm | Greaserpm | Specification | QTY | B | B1 | B2 | r | r1 | d1 | J | Radial | Axial | Oil rpm | Grease rpm | Specification | QTY | ||||||||
Cr KN | Cor KN | Cr KN | Cor KN | cr KN | cor KN | cr KN | cor KN | |||||||||||||||||||
13.0 | 17.5 | 24.9 | 53.0 | 8500 | 2200 | M6 | 6 | 10 | 0.35 | 7.5 | 20.5 | 11 | 0.3 | 0.6 | 3.2 | 46 | 13 | 17.5 | 24.9 | 53 | 8500 | 2200 | M6 | 6 | 10 | 0.35 |
14.0 | 19.9 | 26.0 | 57.0 | 7800 | 2100 | M6 | 6 | 12 | 0.4 | 9 | 23 | 11 | 0.3 | 0.6 | 3.2 | 48 | 14 | 19.9 | 26 | 57 | 7800 | 2100 | M6 | 6 | 12 | 0.4 |
14.1 | 20.6 | 27.4 | 77.0 | 7000 | 2000 | M6 | 8 | 18 | 0.5 | 10 | 24 | 11 | 0.3 | 0.6 | 3.2 | 53 | 14.1 | 20.6 | 27.4 | 77 | 7000 | 2000 | M6 | 8 | 18 | 0.5 |
22.6 | 36.0 | 64.0 | 88.0 | 6000 | 1500 | M6 | 8 | 38 | 1.3 | 12.5 | 27.5 | 11 | 0.3 | 0.6 | 3.2 | 63 | 22.6 | 36 | 64 | 88 | 6000 | 1500 | M6 | 8 | 38 | 1.3 |
24.8 | 39.8 | 30.5 | 93.5 | 6000 | 1900 | M6 | 8 | 25 | 0.55 | 10 | 25 | 11 | 0.3 | 0.6 | 3.2 | 58 | 24.8 | 39.8 | 30.5 | 93.5 | 6000 | 1900 | M6 | 8 | 25 | 0.55 |
24.8 | 41.4 | 80.0 | 199.0 | 4900 | 1400 | M6 | 8 | 55 | 1.6 | 12.5 | 27.5 | 11 | 0.3 | 0.6 | 3.2 | 73 | 24.8 | 41.4 | 80 | 199 | 4900 | 1400 | M5 | 8 | 55 | 1.6 |
24.3 | 41.0 | 33.9 | 110.0 | 5500 | 1800 | M6 | 12 | 32 | 0.65 | 10 | 25 | 11 | 0.3 | 0.6 | 3.2 | 63 | 24.3 | 41 | 33.9 | 110 | 5500 | 1800 | M6 | 12 | 32 | 0.65 |
25.9 | 45.8 | 75.7 | 221.0 | 4400 | 1300 | M6 | 12 | 75 | 2.1 | 14 | 30 | 12 | 0.3 | 0.6 | 3.2 | 85 | 25.9 | 45.8 | 75.7 | 221 | 4400 | 1300 | M6 | 12 | 75 | 2.1 |
26.0 | 47.0 | 45.9 | 105.4 | 4800 | 1700 | M6 | 12 | 42 | 0.9 | 11 | 27 | 12 | 0.3 | 0.6 | 3.2 | 73 | 26 | 47 | 45.9 | 105.4 | 4800 | 1700 | M6 | 12 | 42 | 0.9 |
28.0 | 52.7 | 78.2 | 237.6 | 4000 | 1250 | M6 | 12 | 100 | 2.3 | 14 | 30 | 12 | 0.3 | 0.6 | 3.2 | 88 | 28 | 52.7 | 78.2 | 237.6 | 4000 | 1250 | M6 | 12 | 100 | 2.3 |
30.4 | 58.6 | 51.7 | 180.1 | 4400 | 1600 | M8 | 8 | 55 | 1 | 11 | 27 | 12 | 0.3 | 0.6 | 3.2 | 80 | 30.4 | 58.6 | 51.7 | 180.1 | 4400 | 1600 | M8 | 8 | 55 | 1 |
40.9 | 72.5 | 84.2 | 269.2 | 3700 | 1200 | M8 | 12 | 120 | 2.5 | 16 | 34 | 12 | 0.3 | 0.6 | 6 | 94 | 40.9 | 72.5 | 84.2 | 269.2 | 3700 | 1200 | M8 | 12 | 120 | 2.5 |
38.0 | 74.0 | 81.0 | 177.0 | 4000 | 1500 | M8 | 8 | 65 | 1.2 | 11.5 | 26.5 | 12 | 0.3 | 0.6 | 6 | 85 | 38 | 74 | 81 | 177 | 4000 | 1500 | M8 | 8 | 65 | 1.2 |
42.5 | 78.8 | 115.9 | 363.0 | 3300 | 1150 | M8 | 12 | 150 | 3.5 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | 6 | 105 | 42.5 | 78.8 | 115.9 | 363 | 3300 | 1150 | M8 | 12 | 150 | 3.5 |
42.6 | 78.8 | 44.2 | 158.4 | 3600 | 1200 | M8 | 12 | 85 | 2.2 | 11.5 | 29.5 | 12 | 0.3 | 0.6 | 6 | 94 | 42.6 | 78.8 | 44.2 | 158.4 | 3600 | 1200 | M8 | 12 | 85 | 2.2 |
45.5 | 88.1 | 119.3 | 387.2 | 3100 | 1100 | M8 | 12 | 180 | 3.8 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | 6 | 113 | 45.5 | 88.1 | 119.3 | 387.2 | 3100 | 1100 | MB | 12 | 180 | 3.8 |
49.0 | 109.9 | 126.0 | 369.0 | 2900 | 1000 | M8 | 12 | 220 | 4 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | 6 | 118 | 49 | 109.9 | 126 | 369 | 2900 | 1000 | MB | 12 | 220 | 4 |
54.9 | 118.6 | 141.0 | 505.0 | 2700 | 950 | M8 | 12 | 250 | 4.2 | 17.5 | 38.5 | 16 | 0.3 | 0.6 | 6 | 123 | 54.9 | 118.6 | 141 | 505 | 2700 | 960 | MB | 12 | 250 | 4.2 |
54.2 | 100.8 | 126.2 | 441.4 | 2600 | 900 | M10 | 12 | 270 | 4 | 17.5 | 38.5 | 16 | 0.3 | 0.6 | 6 | 128 | 54.2 | 100.8 | 126.2 | 441.4 | 2600 | 900 | M10 | 12 | 270 | 4 |
69.6 | 143.5 | 143.0 | 532.0 | 2400 | 800 | M10 | 12 | 330 | 4.8 | 17.5 | 38.5 | 16 | 0.3 | 0.6 | 6 | 133 | 69.6 | 143.5 | 143 | 532 | 2400 | 800 | M10 | 12 | 330 | 4.8 |
95.0 | 193.0 | 233.0 | 769.0 | 2100 | 700 | M12 | 12 | 580 | 8 | 21 | 46 | 16 | 0.3 | 1 | 6 | 155 | 95 | 193 | 233 | 769 | 2100 | 700 | M12 | 12 | 580 | 8 |
101.0 | 225.6 | 320.0 | 1172.0 | 1800 | 700 | M12 | 16 | 960 | 10.5 | 22.5 | 47.5 | 16 | 0.3 | 1 | 8 | 180 | 101 | 225.6 | 320 | 1172 | 1800 | 700 | M12 | 16 | 960 | 10.5 |
