Wood 5 Synchronizing Interpolated Axes 3d Models Cnc Router Machine Five Axis Working Center

Applicable materials:

Mold industry: various large metalloid mould, especially suitable for automotive foam mold,

wooden ship model, wooden model aviation, rail wooden mold, wooden mold train.

Technical parameter:

1.1 Maximum working size:  X  Axis: 2400mm

                                              Y  Axis: 1200mm

                                              Z  Axis: 900mm (depending on tool length)

                                             C  Axis:     ±213°

                                             A  Axis:   ±120°

1.2   9.0KW Italian HSD Spindle

1.3   Drum style ATC with 8 PCS Positions

1.4   Table structure: Cast Steel Movable Table

1.5   OSAI controller system

1.6   Taper hole in the spindle HS655

1.7  X, Y, Z Structure: Japan-made THK Guide rail 30

1.8  TBI ball screw made in Taiwan

1.9  Delta Inverter made in Taiwan

1.10  YASKAWA Servo system

1.11  Schneider Electronic spare parts

1.12  APEX reducer made in Taiwan

1.13  Japan NSK and France SKF bearing

2. Detailed Photos

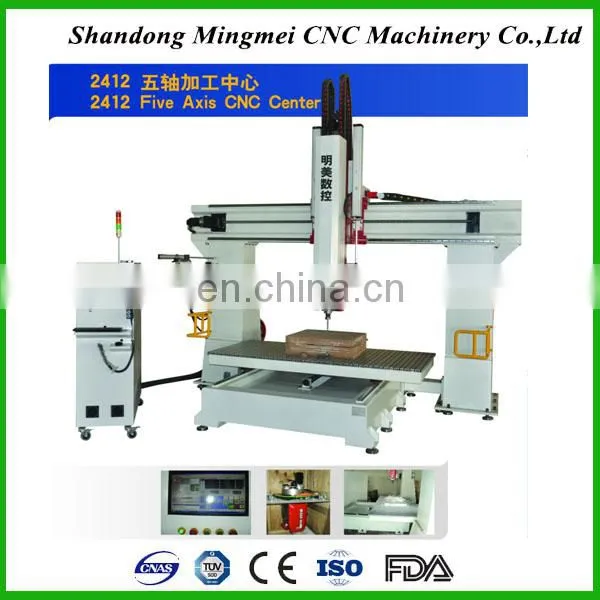

1. The Overall photos

2. HSD Main spindle

3. Control box-Delta inverter; YASKAWA servo system; Schneider AC contactor

3.Samples:
