CNC Metal Sheet Punching Drilling Line

CNC metal sheet punching drilling line

Applicable Industry:

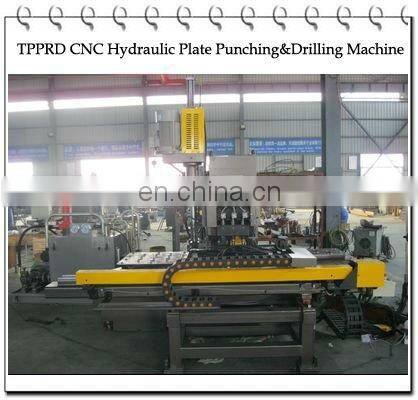

CNC metal sheet punching drilling line  (ENHANCED)special CNC machine for punching, drilling and marking of steel plate in the field of steel tower industry. It is also used to punch, drill and mark of steel plate of other industries

Product Feature

1.The machine-frame is made by C-type plate welding, with good rigidity and big handling space. The machine sets three

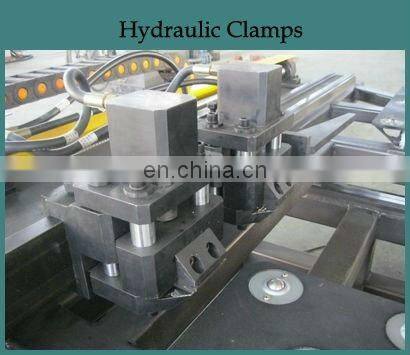

die-stations (among them, one is the marking die-station), automatic switching die-stations. Clamping system can adapt to different workpiece, with zero baffle as datum mark, and workpiece supported by rolling-ball working table. Axis X & Y action should be controlled by servo motor and ball-screw driving, and double axis CNC system controls the position of punching, so as to make the whole machining process automatically; operator may input the sizes of workpiece to computer for repeated calling program in the future.

2.Adopt CNC technology, servo motor infeeding, with high efficiency, stable workpiece precision.

3.Important functional components adopt modular assembly, easy to repair it.

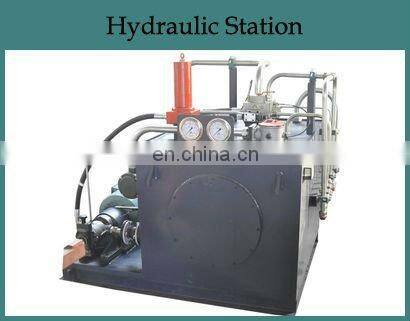

4.Enhanced machine body and bigger oil cylinder improve punching capacity and stability. It fits for high tensile steel plate.

5.Easy programming, may input the diameter of holes, position and the quantity of workpiece to computer, and also may use the program generated by lofting software.

6.With self-diagnosis failures function.

7.X, Y axis are driven by servo motor + ball screw + linear guide, the precision is better.

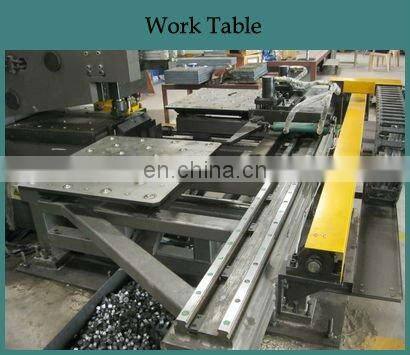

8.Worktable adopts stainless steel plate, more beautiful and practical.

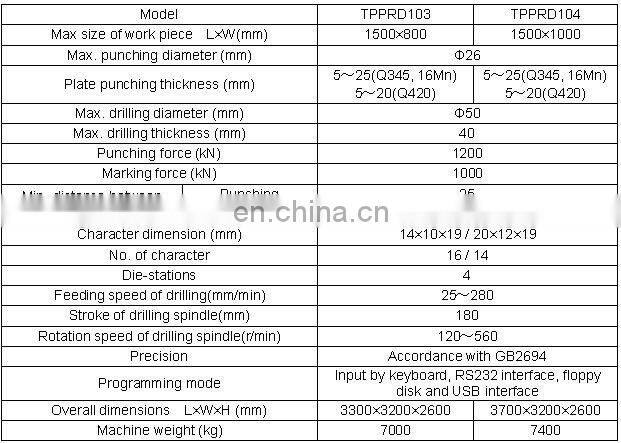

SPECIFICATIONS
