CNC Cutting Milling Machine Mini CNC Milling Machine 3 Axis M400

CNC Milling Machine M400

1. Main structure of lathe bed and column adopt reasonable fabric reinforcement to enhance against  earthquakes.

2. Can not be out of shape and chip removal is fluent..

3. Three axis are installed linear guide rail,to maintain high precisionunder highspeed operation  for a long time.Fast moving shortens the positioning time and increase productivity.

4.The structure of a precision pressure equipment is connected with the automatic lubrication device,use the special bearings which are used for ball screw,ensure that the positioning accuracy

and the contour control accuracy and mobile shaft rigidity.

5.Three axis are servo feed axis,spindle servo spindle with rigid tapping function, to improve the

machining accuracy,to reduce processing time and improve productivity.

6.You can choose the CNC controler system for the machine

B. Product Overview

1,The overall structure use the high toughness, high iron manufacturing,and after a

highly efficient annealing heat treatment,it effectively eliminate material internal stress,

to ensure the precision of the best stability and durability.

2,Stand column design is big span, it has high rigidity and high stability. It connected to

a strong, stable large casting lathe bed,to ensure the accuracy of the machined part and precision.

3,Counterweight system behind the stand column, and it has biaxial oriented, so the spindle

box cutting move more smoothly,effectively restrain the negative effects of vibration,to ensure

the requirement of accuracy.

4,Three axis use the P3 precision ball screw,cooperate with double nuts washers preloaded,

eliminate back lash in advance,to achieve high stability of positioning accuracy and repeat precision.

5,Three axis machine tool are installed high precision linear rolling guide,to ensure the high

 precision of processing, meanwhile increased the speed of fast forward.

6,Three axis feed driven use servo motor and screw straight league,transmitting stable, and

no back lash.And it has good rigidity and damping performance,greatly improved the dynamic

rigidity of transmission system

7,Precision highspeed spindle unit and AC servo motor connected through the synchronous belt ,

low noise, little vibration, low calorific value.Available for milling, drilling, reaming, boring, ream,

 tapping and other processing.

8.Column Z axis has large travel (up to 500 mm), so that the processing of high workpiece no

 need to be on large machine tools, and at the same time leaving enough space for adding 4th

axis etc.

9.Sheet metal integration design, comprehensive protection, good integrity, high impermeability.

Open sliding door design, more convenient for loading and unloading workpieces.

C. Specification of Mini Milling Machine M400

D. Standard configuration

Security locks, lubricating system, cooling tank and dust pans, operation indicator light (red,

yellow, green), working lamp, air gun, toolbox 1 set ,  instructions 1 set , a set of eight knife.

Optional configuration

Vertical milling cutter bar BT30, quickchange drill collet BT30, spring collet milling cutter

bar BT30, Taper-shank reduction sleeve BT30,

 Facemilling cutting rod BT30, Pneumatic rivet, precision mold clamp, suit spring collet CNC

 dividing head (four axis)

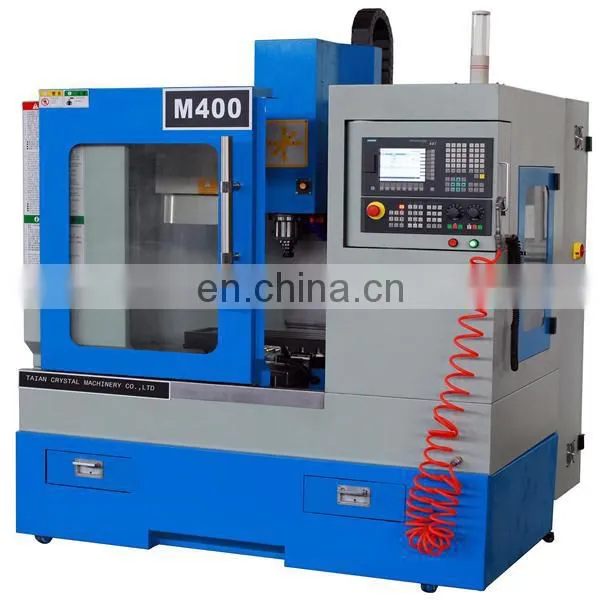

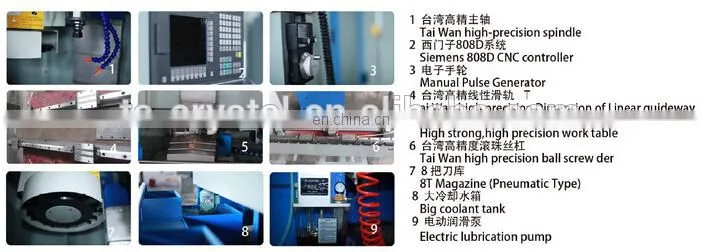

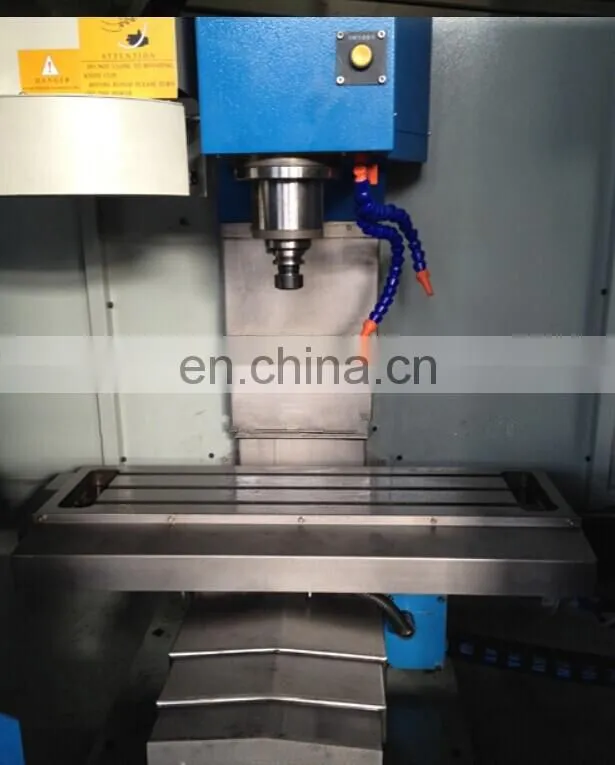

E. Pictures of product

Workshop Scene and Standard Wooden Package for Milling machine
