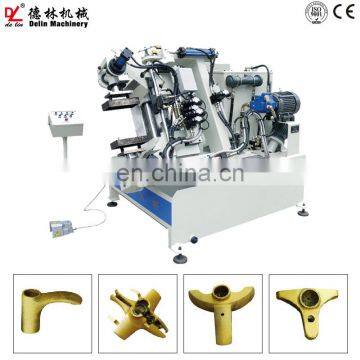

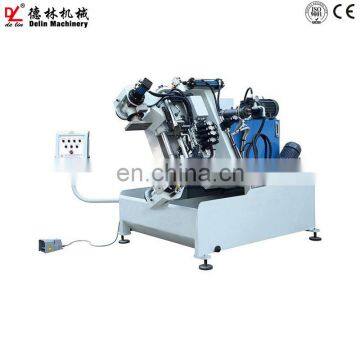

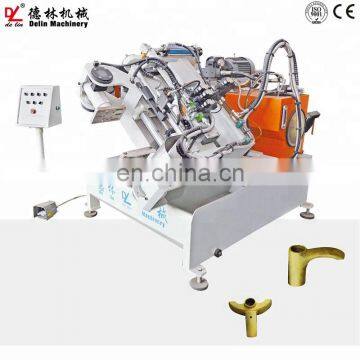

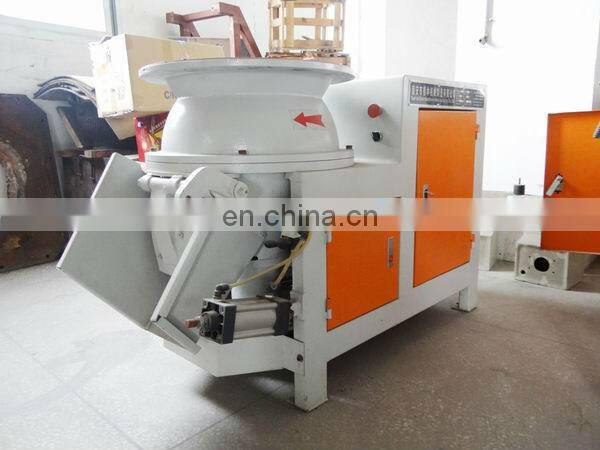

China Factory Casting Brass Faucet Machine

1.  brass water faucet efficient casting machine features:

Compact is the smallest "COMPACT" gravity casting machine you'll ever want.  Designed with speed in mind, this gravity casting machine is capable of frontal and lateral pouring, with a maximum die weight of 130Kg.

1. Big inclination angle of mold cavity,can meet different products′casting techmique.
2. Adjustable rotating speed of mold cavity,improve mold exhausting.
3. PLC control,full hydraulic drive,high dependability.
4. Urgent stop button in set on the machine body,it is for easy.
5. It is convenient installing and regulating.

2. High quality  tap making equipment die casting machine parameters:

Ⅰ. brass casting machine   Mechanicial structure and working principle

1) Pedestal frame

Pedestal frame is located at the bottom of the machine. It was used to store water and graphite powder to cool and dip coating the models.  Agitation effect is good and there is no dead angle.

2) Support cantilever

 Support cantilever consists of bottom beam, support rotation axis, axis seat and adjustment of casting angle.

3) Hydro cylinder

Hydro cylinder is installed in the middle of electric cabinet and oil pump.

4) brass casting machine  Hydraulic station and drive assembly

Hydraulic station and drive assembly are combined by hydraulic system, including motor, oil pump, electromagnetic reversing valve, electromagnetic flow valve, manual pressure regulating valve, pipeline throttle valve and oil cylinder.

Rise and fall---die opening----die matching----overturn----die dipping in revolution----push out the clean die----rotation and casting will be carried out one by one

5)  brass casting machine     Electrical control system

Electrical control system mainly adopts the original binding electrical components of Japan Mitsubishi Ohm Dragon, including: PLC, touch screen, transformer, current transformator, voltmeter, ammeter, revolving switch, emergency stop switch, AC contactor, heat relay, air switch(380V/220V)

3. High quality  tap making equipment die casting machine certification

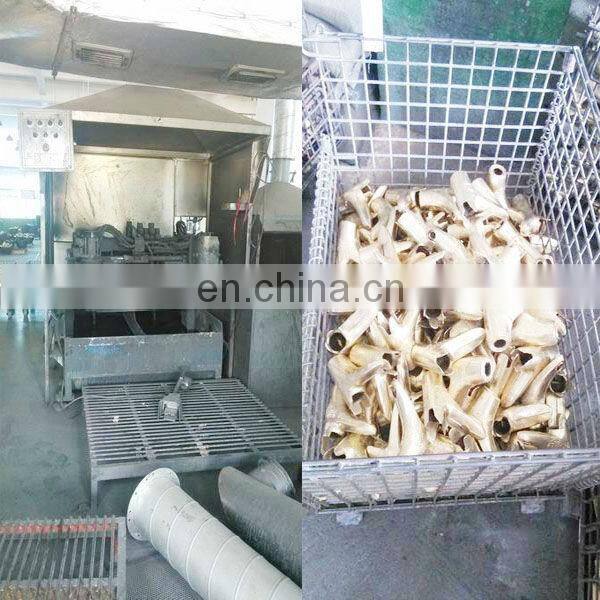

4. production process:

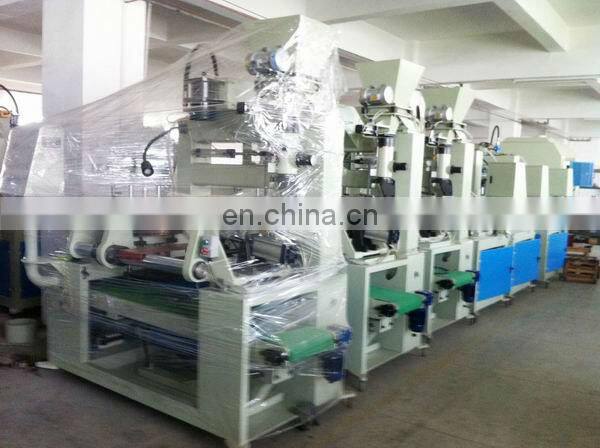

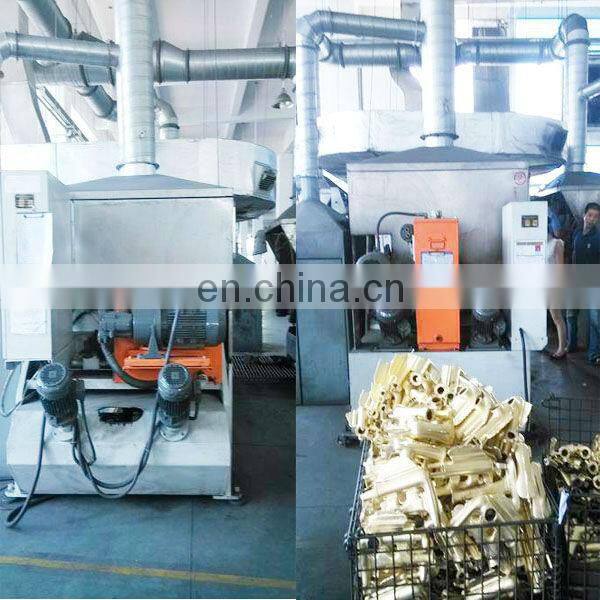

5.the production line:

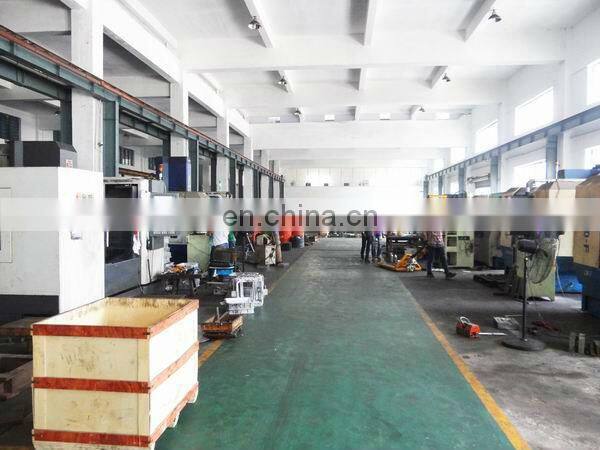

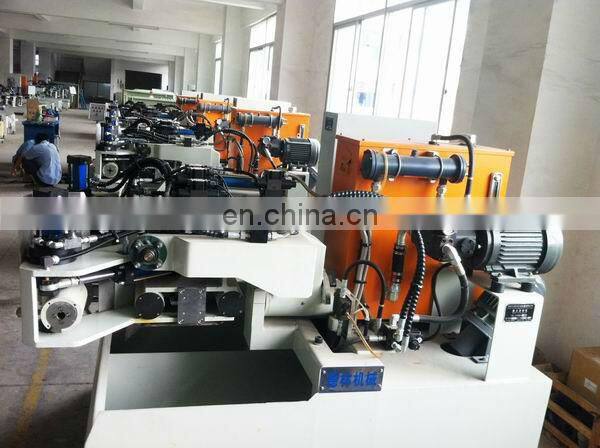

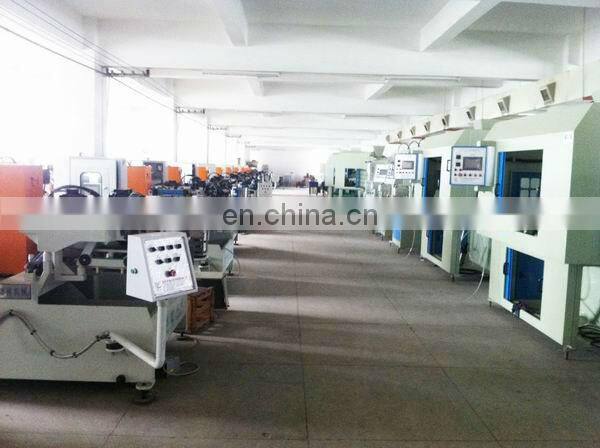

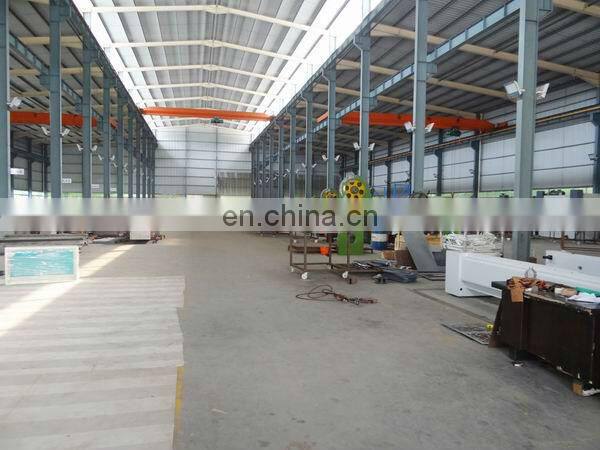

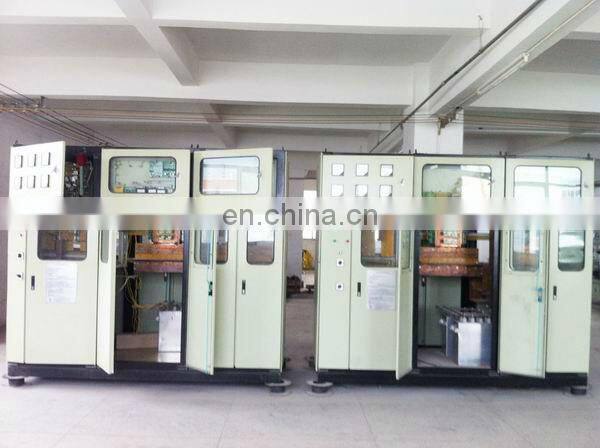

6.factory show:

7.Mechanical structure and working principle

1) Pedestal frame

Pedestal frame is located at the bottom of the machine. It was used to store water and graphite  powder to cool and dip coating the models. Thus the machine can operate for a long time  and  model temperature is under control. Left and right water tank are separated, which make them  easy to clean and can blend the water and graphite powder evenly. Considering the strong  causticity of graphite, a PUC board is installed inside the water bank to prolong its  useful time.  Agitation effect is good and there is no dead angle.

2) Support cantilever

Support cantilever consists of bottom beam, support rotation axis, axis seat and adjustment  of  casting angle. Die opening and closing, overturn, rise-fall of left and right model matching  racks  is completed by the support cantilever

3) Hydro cylinder

Hydro cylinder is installed in the middle of electric cabinet and oil pump. It is the drive of hydraulic pressure part of the whole machine used to reclaim hydraulic oil and cool the heat produced  during the motion of hydraulic pipeline.

4) Hydraulic station and drive assembly

Hydraulic station and drive assembly are combined by hydraulic system, including motor, oil pump,  electromagnetic reversing valve, electromagnetic flow valve, manual pressure regulating valve,  pipeline throttle valve and oil cylinder. It is in charge of oil supply, pressure adjustment,  oil reclaim  and actions of each oil cylinder.

Rise and fall---die opening----die matching----overturn----die dipping in revolution----push out the  clean die----rotation and casting will be carried out one by one

5) Electrical control system

Electrical control system mainly adopts the original binding electrical components of Japan  Mitsubishi  Ohm  Dragon, including: PLC, touch screen, transformer, current transformator,  voltmeter, ammeter, revolving switch, emergency stop switch, AC contactor, heat relay,  air

switch(380V/220V), photoelectric sensor, control box(manual/automatic), rotation,  die  opening and closing, model cleaning, overturn, rise and fall, overturn emergency  stop. All  actions will be carried out with the operation control system.

6)Left and right agitation electric motor assembly

Left and right agitation electric motor assembly is located at both sides of hydrocylinder. It consists  of electric motor agitation long axis, stainless steel waterleaf, bearing holder support, electric  motor seat, dustproof flange and airproof nut. It blends the water and graphite  powder evenly  to  prevent deposition. It can also blend precipitated graphite powder with water by agitation.

7)Left and right die matching support rack

Left and right die matching support rack consists of bracket copper sheathing, leadrail, soldering cup, oil tank for die opening and closing, left and right boxes, left andright oil tanks for die cleaning, left and

 right die connection rack. This part carries out raising, matching, cleaning of the die and  revolving  casting, etc

8)Left and right revolving boxes and die cleaning mechanism:

Left and right revolving boxes and die cleaning mechanism mainly consist of  bearing,  gear,  gear  shaft, hydro cylinder,  positive stop, up and down shaft block, sealing element, induction block,  flange, etc. It is mainly in charge of die cleaning; die dipping in rotation, front casting, and die

 replacement.
