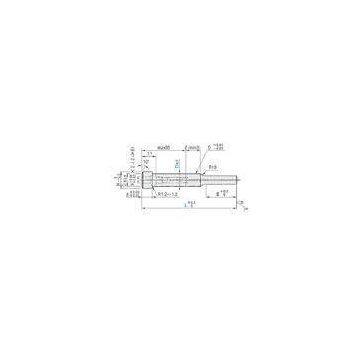

Spring Pin Reinforced type HSS Punches TiCN Coating Heavy Load for plastic mold

Delivery Time:5~7workdays after the order confirmed

Spring Pin Reinforced type HSS Punches TiCN Coating Heavy Load for plastic mold

Surface Coating Provide :

1. TiN - ( Titanium Nitride ) PVD Coating

Alteration Order Code : TIN -- Add 3 days to Delivery

TiN is the least expensive and most commonly used PVD ( Physical vapor deposition ) wear resistant

coating offering :

Excellent wear resistance on cutting edges and wear surfaces  Excellent lubricity  Suitable thermal stability for most cold work metalworking applications  High microhardness of 2300 Vickers

Note : TiN works best when used with lubricants and is not recommended for uses in stainless

steel,nickel ,or copper applications

2. TiCN - ( Titanium Carbon Nitride) PVD Coating

Alteration Order Code : TCN-- Add 4 days to Delivery

TiCN has the broadest range of application use regarding PVD coating including stainless steel ,nickel ,and

copper metal working operations offering :

 Higher hardness and lower coefficient of friction and thay of TiN coating ,resulting in extremely

           ​high wear resistance on cutting edges and wear sufaces

 Improved lubricity Extremely high micro hardness of 3000 Vickers

Note: Suitable for uses in stainless steel ,nickel ,or copper applications

3. TiAIN - ( Titanium Aluminum Nitride ) PVD Coating

Alteration Order Code : TAN-- Add 3 days to Delivery

TiAN is idea for application where suface heat generated ,which converts the aluminum constituent to

aluminum oxide for added protection against shear stress and wear resistance on cutting edges .

High thermal stability   Extremely high micro hardness of 3400 Vickers

1. Material

 SKD11 /SKH51 /  Power HSS / A2 / M2 / D2 / Carbide / ASP23 / Vanadis4


2. Hardness

58 to 62HRC or depends on processing materials


3. Specification

Standards: Dayton / Lane / DIN / ISO / Fibro / Moeller  / HASCO Tolarance : g5 Further dimensions, lengths and materials available on request Customized sizes are accepted Shapes: oblong, square and hexagon Coating service TiN, TiCN and Aitain Service: made-to-order and standard with stock Good-quality and precision High precison ,finishing machining Working speed: 180 to 220/min Polishing: can make close to Ra 0.4 standard is R 0.8

​
​4. Machinery & Equipments

CNC machining center; CNC lathe; Normal lathe; CNC milling machine; General punching machine, CNC turning center; Wire EDM, etc.  And we also can offer 4 or 5 axis-CNC center processes. General milling machine; General drilling machine; General planning and grinding machine



Applications:

Punching Mold Automobile Die Suitable for different type of plastic bag making machine Can punching for 0.01mm single-layer material of plastic bag,paper, non-woven fabrics. PE, OPP, PO, PP, PVC, PPE, PPU, OPE film

​

​Further Information

Testing  machine	Digital Height Gauge, caliper, Coordinate measuring machine, projection machine,  roughness tester, hardness tester and so on.
QC	1) Technicians self-check in production  2) Engineer spot check in production  3) QC inspects after mass production finished  4) International sales who were trained the technical know-how spot check before shipping
Main Markets	North America, South America, Eastern Europe , West Europe , North Europe,  South Europe, South Asia, Africa Africa



Packing & Delivery



	Package	Coated with anticorrosive oil, packed in carton box  with bubble wrap, together with QA report.
Express	DHL, FedEx, UPS, TNT,by Sea .



Main products

HSS punch ,Precision punch ,Ejector punch ,Punch ejector pins, Ball-lock punches, Punch retaine Die button Guide pillars ,Guide bushings ,Guide post set ,Ball cages  Mold ejector pins ,Ejector sleeves  Oiless bush , Bronze Wear Plate
