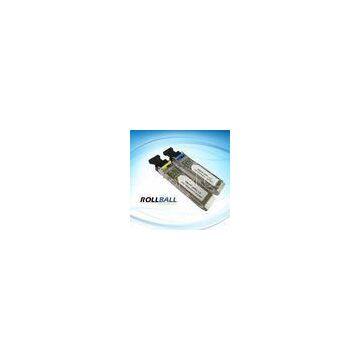

Bi-Directional T x 1310nm - R x 1490nm 20km 1.25G SFP Optical Transceiver Module

Bi-Directional T x 1310nm - R x 1490nm 20km 1.25G SFP Optical Transceiver Module

Features

l Dual data-rate of 1.25Gbps/1.063Gbps operation

l 1310nm FP laser and PIN photodetector for 20km transmission

l Tx1310nm-Rx1490nm

l Compliant with SFP MSA and SFF-8472 with simplex LC receptacle

       l Digital Diagnostic Monitoring: Internal Calibration or External Calibration

l Compatible with SONET OC-24-LR-1

l Compatible with RoHS

l +3.3V single power supply

l Operating case temperature:

               Standard :  0 to +70°C

                Extended : -20 to +85°C

Applications

l Gigabit Ethernet

l Fiber Channel

l Switch to Switch interface

l Switched backplane applications

l Router/Server interface

l Other optical transmission systems

Description

The SFP-BIDI transceivers are high performance, cost effective modules supporting dual data-rate of

1.25Gbps/1.0625Gbps and 20km transmission distance with SMF.

The transceiver consists of three sections: a FP laser transmitter, a PIN photodiode integrated with a trans-impedance preamplifier (TIA) and MCU control unit. All modules satisfy class I laser safety requirements.

The transceivers are compatible with SFP Multi-Source Agreement (MSA) and SFF-8472. For further

information, please refer to SFP MSA.

Specification:

Optical and Electrical Characteristics
