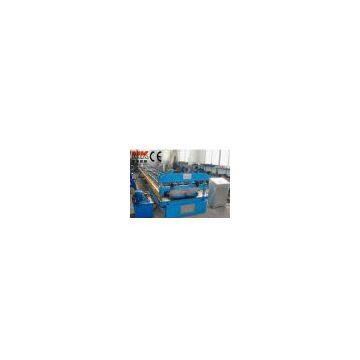

Self-locked Roof Roll Forming Machine Used

A, Technical parameter:

1. Passive uncoiler

2. Main motor power: 7.5KW

3. Motor power of hydraulic station: 3KW

4. Forming station: 24  stands

5. Main machine size: 14m×1.45m×1.35m

6. Forming speed:  10m/min

7. Diameter of roller shaft: φ76mm

8. Raw material width: 1000mm

9. Roller surface coating with chrome: single face≥0.05mm

10. Forming thickness: 0.4-0.8mm

file according to GB/T12755-91 standards

11.material of cutting blade: Cr12

12.frequency: taiwan

13. Computer (PLC),MISHubishi FX-IS seriouse

puter operation board: XinJIe OP320A

B components:

Uncoiler, forming unit, cutter, PLC ,hydraulic station,output tables

C, Flow chart

uncoiling→guide feeding→roll forming→cutting after set length→output

D, Warranty, Year warranty

During the warranty period, maintain and change the spare parts for the customers for free (except for the instrument damage caused by human factors or natural disasters.) And provide technical support for life-long.


Passing CE, Guaranteed quality,
PLC control system, Easy to handle
Whole-process technical trace service
Direction to production line operation
Design according to your requirements.
