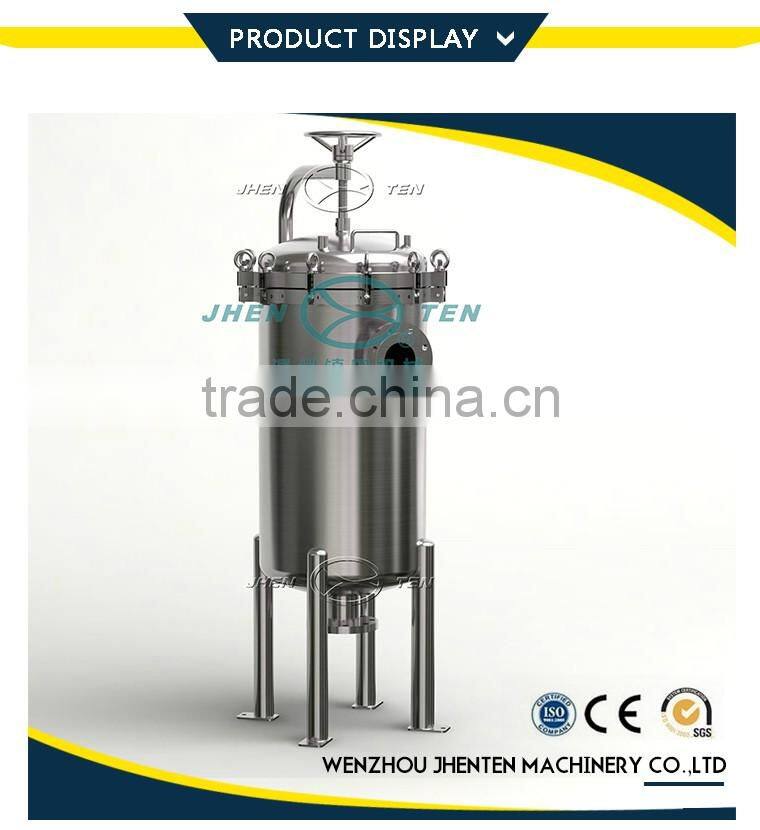

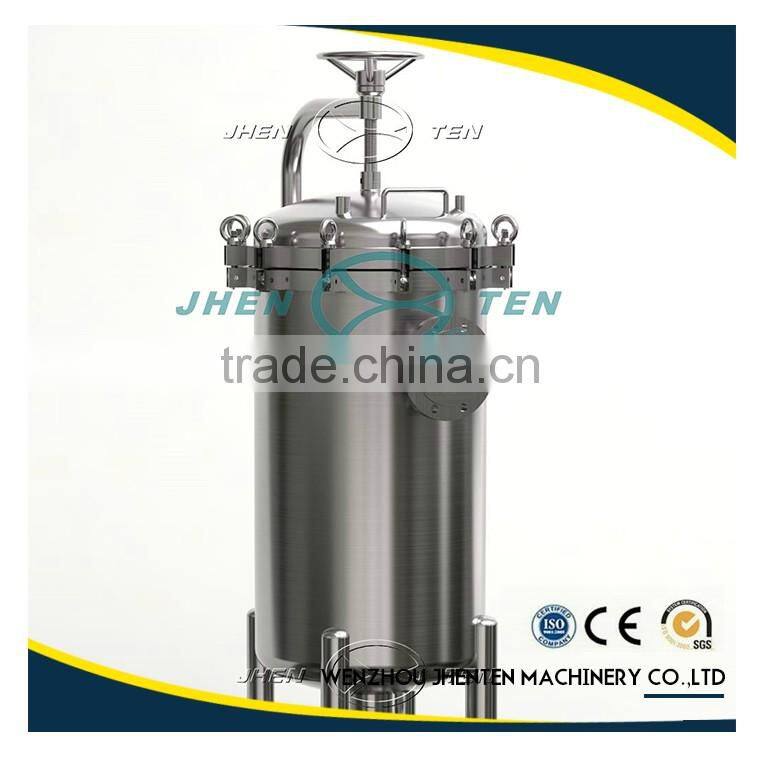

Stainless Steel Sand Polish Printing Side Entry Bag Filter

ZTCD Side Entry Bag Filter Housing, with a bag filter bag, for some coarse filtration and pre filtering process

Side entry has effectively save the filter space, the entire structure of the economic and reasonable

By the pressure ring, a spring ring bag mouth, ensure good seal between the filter and the filter bag

Stabilizer blade, the installation size can be adjusted according to the requirements of the scene

Surface Finish

Finish Type

Mechanical polishing, Electrolyticl polishing, Sand blasting, pickling

Polishing precision

Inside wall0.6μm,  Outside wall 0.8μm

Basket0.6μm

Operating Conditions

Max Operating pressure

1.0MPa

Max Operating Temp.

110℃

Material

Shell

304, 316L, SAF2507, Carbon

Eyebolt

304

Stabilizer blade

304

O-ring,

EPDM, PTFE, Viton, Silicone

Connection

Connection of shell

Flange

In-Outlet

Flange, Quick-open, Screw thread

Pressure

1.5”(1# Bag /2# Bag)

M14×1.5 Internal Screw thread

(3# Bag /4# Bag)

Vent Valve

1/4” External Screw thread

Dimension Parameters

Cover

1#

2#

3#

4#

Total height

990

1365

525

635

The distance from inlet to center

147

92

Diameter

Φ204

Φ204

Φ114

Φ114

The height from inlet to ground

835

1205

445

555

The height from outlet to ground

250

300

100

In-outlet size

1.5” or 2”

1” or 1.5”

Stabilizer blade

500

800

300

400

Max flow, m3/h

20

40

6

12

The above-mentioned data is the standard, it can customize according to customer's requirements.

Selection Table

[Qty. of Bag Filter]

[Model of Bag Filter]

[Shell Material]

[In-outlet connection]

[O-ring]

ZTCD

1P

2S

4

F

E

1P=1pc

1S=1# Bag:Φ180 x 430

4= 304

F= Flange

E=EPDM

2S=2# Bag:Φ180x 810

6= 316L

K= Quick-open

P=PTFE

3S=3# Bag:Φ105 x 230

L=Screw thread

V=Viton

4S=4 Bag #:Φ105x 380

S=Silicone
