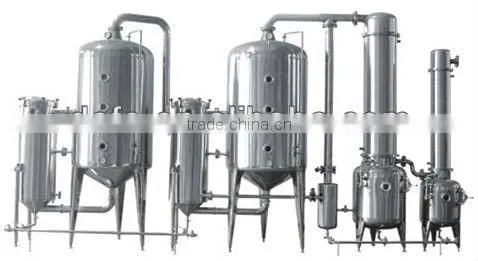

External Heating Double-effect Concentrator With Thermal Pump

Specifications

This machine  is used for the concentration of  traditional Chinese medicinewestern medicinestarch sugar food  and dairy product, etc.,specially suitable to the low-temperaure vacuum concentration of thermal sensitive material

Specifications

 1.material is SS304 and SS316L

  2.capacity :500kg/h ---6000kg/h

 3.energy saving :it can save 34% steam consumption and 30% cooling water compare with common doube effect evaporator

  accoridng to GMPs and FDA

  4.used in the fruit juice /milk /dairy /pharmaceutical field

 2.Save energy and water :the steam to water ratio is 0.35.and it saves34% energy compared with common double effect and  saves 30% water

 3.Lownoise thermo compressor:this pump is firstly developed by our company in domestic.During operation ,the pumping noise is under 75DB ,and is lower than the noise requirement of pharmaceutical factory.

 4. The materials which contact in the media use SUS304

 5.System composition:thermal  pump,heat  tank ,evaporate tank,condenser,storage tank,pipelines

 6.Working principle:This system adopts countercurrent operation flow and negative-pressure ,which can speed up the evaporating.The first-effect  steam not only use as the second-effect heat source ,but also re-compressed by the pump to used as the first-effect heat resource.Which will greatly reduce steam consumption during the condensation course and it can save lot of water and energy.
