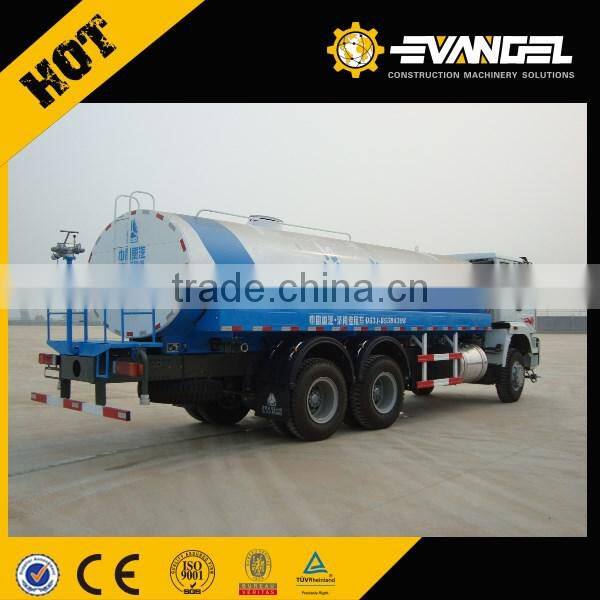

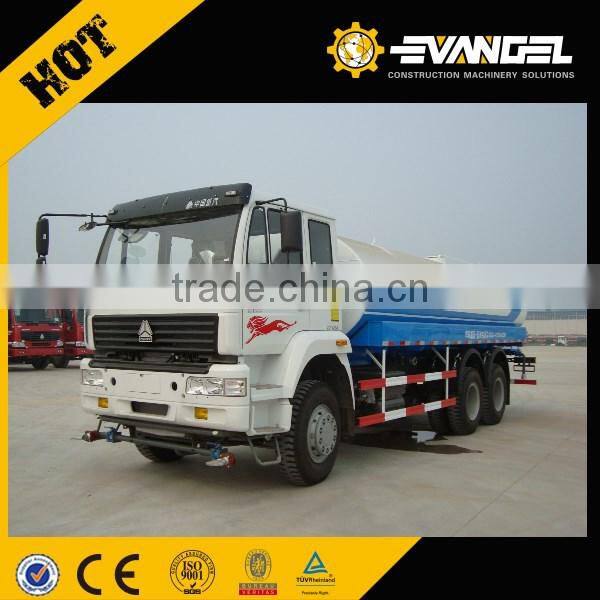

DongFeng Water Tank Truck, Water Tanker Truck, Water Delivery Truck

Model

ZZ1257M4641V

Engine

Make: STEYR

Engine model: WD615.87, Euro II emission standard

4 stroke direct injection diesel engine

6 cylinder in-line with water cooling, turbo-charging & intercooling

Maximum output: 336hp(213Kw) at 2200 rpm according to DIN

Maximum torque: 1300Nm at 1300~1600 rpm

Bore: 126mm;   Stroke: 130mm;

Displacement: 9.726L;  Compression ratio: 17

Specific fuel consumption: 198g/kWh;  Engine oil filling quantity: 19L

Cooling system filling quantity (long-term filling): 40L

Thermostat opening temperature: 71oC

Rigid fan

Clutch

Single- plate dry coil-spring clutch, diameter 420mm, hydraulically operating with air assistance

Transmission

Transmission, model HW19710, manual constant mesh, 10 forward and 2 reverse

Ratio: 14.28 10.62, 7.87, 5.88, 4.38, 3.27, 2.43, 1.8, 1.34, 1  13.91(R), 3.18(R)

Propeller Shaft

Double universal joint propeller shaft with gear-shaped coupling flange

Front Axle

Steering axle with double T-cross section  HF9   9000KG Loading

Rear Axles

Pressed axle housing, central single reduction gear with planetary wheel reduction and differential locks between wheels and axles  HC16  16000KG loading capacity

Ratio: 5.73

Chassis

Frame: U-profile parallel ladder type with section of 300×80×8 mm, all cold riveted cross members

Front suspension: 9 semi-elliptic leaf springs with hydraulic telescopic double-action shock absorbers and stabilizer

Rear suspension: 12 semi-elliptic leaf springs with bogie spring

Spare wheel carrier: with one spare wheel

Fuel tank: with400 L fuel tank with locking fuel cap

Steering

ZF8098(LHD), hydraulic steering with power assistance

Ratio: 26.2:1

Brakes

Service brake: dual circuit compressed air brake

Parking Brake(emergency brake): spring energy, compressed air operating on rear wheels

Auxiliary brake: engine exhaust brake

Wheel & Types

 Rims: 8.5-20, 10 hole-steel

Tyres 12.00-20 tube

Driver’s cab

 High cab, all steel forward control, 55o hydraulically tiltable to the front,2-arm windscreen wiper system with 3 speeds, laminate windscreen, with casted-in radio aerial, hydraulically damped adjustable driver’s seat and rigid adjustable co-driver’s seat, heating & ventilation system, adjustable roof flap, with stereo radio/cassette recorder, sun visor, and adjustable steering wheel, air horn, with 4-point support fully floating suspension and shock absorber.
