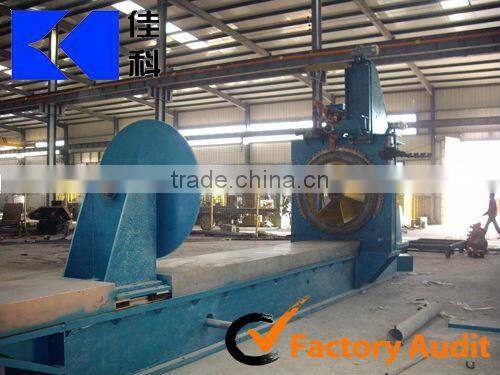

Wedged Wire Screen Mesh Welding Machine

Wedged Wire Screen Mesh Welding Machine Features:

Our wedged wire screen mesh welding machine have the strongpoint of low noise, low energy

consumption and stable function. The electrical control system is researched and developed by

ourselves, main axis and feeding axis are  both adopt Panasonic Brand AC power servo motor and

 drivers. Slot size adopt NC servo motor to drive ball-screws, ball-screws drive the drawing support rods plate sliding on linear guideway according to the instructions,

 slot size could be adjusted randomly.

Machine parameters’ adjusted and displayed visual and convenient, simple and easy to do. Ball-screws and Linear guideway both adopt import famous brand product.

Wedged Wire Screen Mesh Welding Machine Usage: welding wire wrapped screen pipe, mineral

filtrating mesh, coal washing mesh, water filtration mesh, water well screen etc.

Wedged Wire Screen Mesh Welding Machine function and parameters:

Machine’s work mode: Automatic and Adjustable

a). Automatic mode, input correct variable value then the machine can work automatic cycle.

b). Adjustable mode, every parts movement of machine could be adjustable, like a manual mode.

1. Input power: 380V 50Hz

2. Canister diameter: 100,200,400,600,800,1000,1200mm

(can be customized)

2. Canister length: ≤6000mm

3. Slot size: ≥0.1mm

4. Slot size tolerance: +/-0.05mm

5. Material: stainless steel wire, low carbon steel wire

6. V-wire size: 2.0-5.0mm

7. Support rod size: 2.0-5.0mm

8. Main axis max. rotate speed: 20 r/min

9. Feeding axis max. speed: 1m/min

10. Dimension: 9000*1600*2300mm

11. Weight: 9000kg

If you have any questions or need any help, please contact us when you feel free.
