Low Cost High Quality Industrial Zigbee Modem

Item

Content

Serial ports

1 RS232 serial port

Data bit: 7 or 8 bit

Stop bits: 1 or 2 bit

Parity: no parity, odd parity, even parity

Serial speed: 600bps ~ 11520bps

Flow Control: None flow control, hardware flow control

RS485

Support double line RS485 communication interface

Indicator

With power, communication indicator

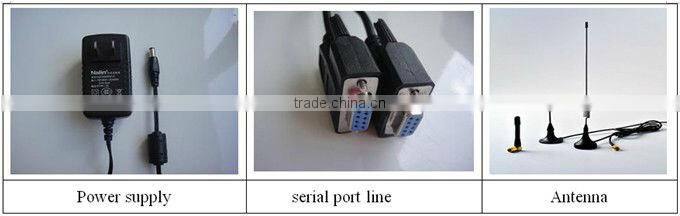

Antenna Interface

Standard SMA female interface, 50 ohm; we also can provide 3M/5M/10M/15M

antenna extension cable to meet different customers' different requirement.

Power Interface

Standard 3-pin power socket

Item

Content

Supply voltage

Wide voltage design, DC 5V to the DC32V power supply directly to the device;

and built-in power supply over-voltage protection and reverse current protection

Standard power supply

DC9V/500mA

Current while Communicating

Average communication current : 30mA@9V

instantaneous peak current: 50mA@9V

Item

Content

Shell

Metal shell: metal case, anti-radiation, anti-interference; shell and system security isolation,

thunder protection design; meet the power requirements of safety regulations; protection rating

IP30; particularly suit for harsh industrial control environments.

Product dimensions

81x55x20 mm(not include the antenna and the fixed parts)

Packing Size

298x226x60mm

Weight

0.41kg

Item

content

Wireless module

use industrial ZIGBEE wireless module

RF frequency channel

2405MHz~2480MHz

communication protocol

IEEE 802.15.4  Zigbee2007pro

network structure

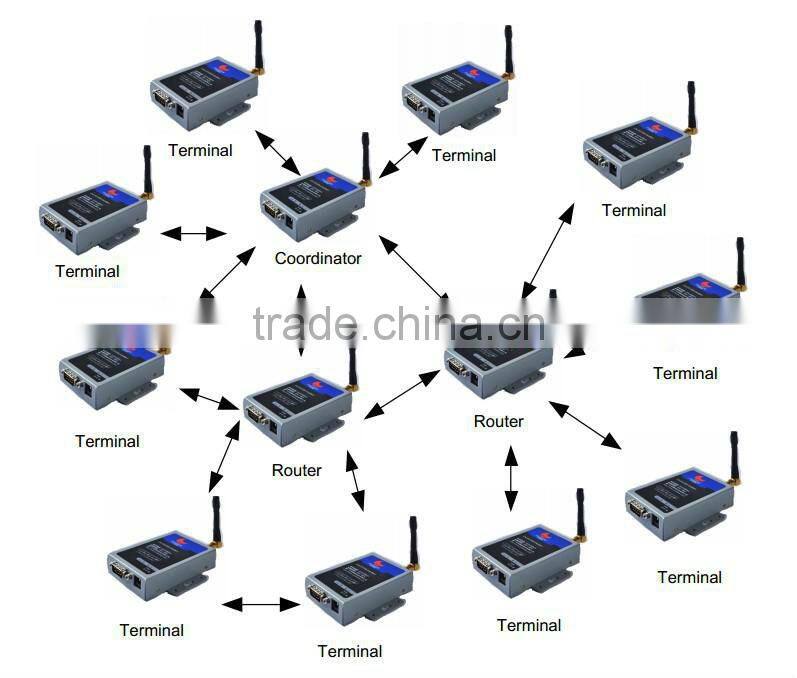

 point-to-point, point-to-multiple points, mesh

modulation mode

DSSS(O-QPSK)

transmission rate

250Kbps

communication range

 the maximum is 2000m

addressing mode

64 bits IEEE address,8 bits network address

data encryption

128bit AES

Error Checking

CRC16/32

Channel access mode

CSMA-CA and Time buttress CSMA-CA

Number of channel

16

transmitted power

<20dBm

Receiving sensitivity

<-98.8dBm

Item

Content

Operating Temperature

-40 ºC ~+80ºC

Extended operating temperature

-40 ºC~+85ºC

Storage Temperature

-40~+85ºC

Physical size

23mm * 37mm*5mm
