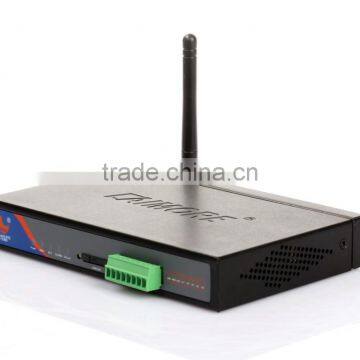

Industrial WCDMA Voip Gateway

Item

Content

WIFI module

WIFI module chip-embedded, high integration, good stability

WIFI standard

Support 802.11 a/b/g/n standard, speed,

support 6M/9M/12M/18M/24M/36/48/54Mbps,up to 108M

Encryption

 Support AP mode

Outdoor non-stop, outdoor coverage up to 150 meters

Item

Content

Wireless module

industrial

Standards and frequency bands

Support UMTS/HSDPA/WCDMA 850/900/1900/2100MHz

Dual-band EGSM 850/900/1800/1900MHz

Support GPRS/EDGE CLASS 12

Coding scheme

HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD mode

Communication bandwidth

HSDPA/HSUPA mode:Downlink up to 7.2Mbps,Uplink up to 5.76Mbps

WCDMA mode:Downlink/Uplink up to 384Kbps

Transmit power

<24dBm

Receiver sensitivity

<-109dBm

Function support

Support data, voice, SMS and fax

Item

Content

WAN port

one WAN port (Line0), supports PPPOE

Ethernet port

Four 10/100 Base-T Ethernet port(LAN1-LAN4), Ethernet IEEE 802-3,

802-2; built-in 1.5KV magnetic isolation protection

Serial port

1 RS485 interface 1 or RS232 serial port (support RS422/TTL)

Data bit: 7,8 bit

Stop bits: 1, 2-bit

Parity: no parity, odd parity, even parity, SPACE and MARK parity

Serial speed: 110bps ~ 230400bps

Flow  Control:  None  flow  control,  RTS  /  CTS  hardware  flow control

or XON / XOFF software flow control

USB interface

one USB interface, USB2.0, HOST interface, speed at 12Mbps

Indicator LED

“POWER” , wide area network “WAN”, communication “COMM”, “WIFI”,

Ethernet port and online “LINK / ACT” indicator

Antenna Interface

Standard  SMA  female  interface,  50  ohm;

optional 3M/5M/10M/15M  antenna  extension  cable,  meet  the  different needs of customers

UIM interface

1.8V/3V/5V  standard  putter  user  card  interface,  built-in  15KV ESD protection

Voice Interface

Standard headset interface (requires software)

Power Interface

Standard 3-pin power jack

RESET button

Reset button to restore factory settings
