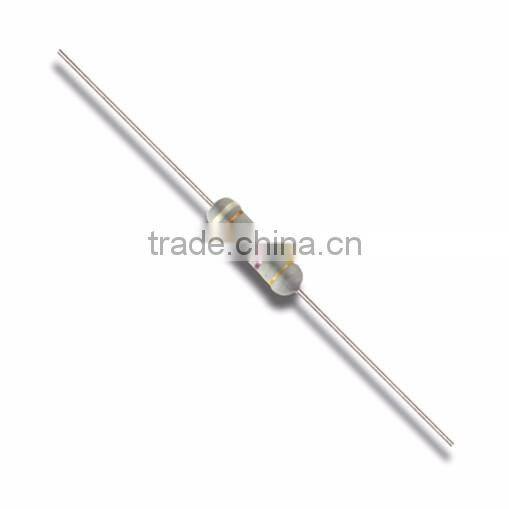

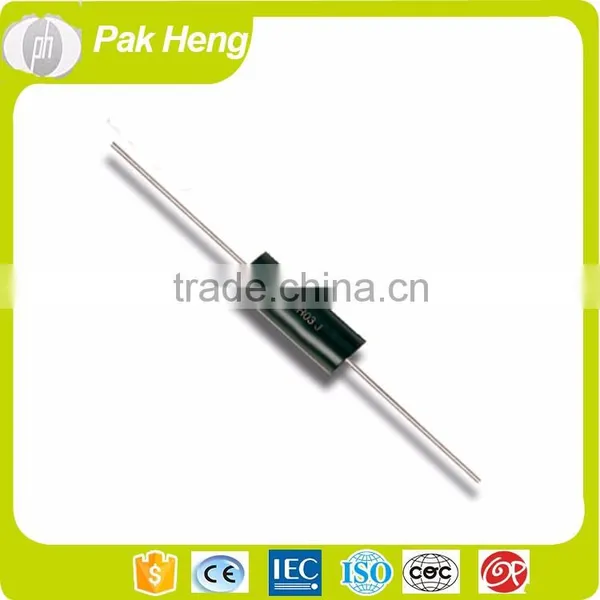

Electronic Components Wirewound Fusible Resistor

Part No.

Power

Resistance range

Dimensions

Max. working voltage

Max.overload voltage

Max.insulation voltage

L±1

D±0.5

d±0.05

FKN012

1/2W

0R1-10R

9.0

3.2

0.58

150V

400V

250V

FKN01B

1W

0R1-10R

9.0

3.2

0.75

150V

400V

250V

FKN02B

2W

0R1-15R

11.0

4.5

0.75

150V

400V

350V

FKN03B

3W

0R1-22R

15.0

5.0

0.75

350V

600V

500V

FKN04B

4W

0R1-27R

17.0

6.0

0.75

350V

600V

500V

FKN05B

5W

0R127R

17.0

6.0

0.75

350V

600V

500V

FKN06B

6W

0R1-33R

25.0

8.0

0.75

500V

600V

750V

FKN07B

7W

0R1-47R

31.0

8.0

0.75

500V

600V

750V

FKN08B

8W

0R1-56R

41.0

8.0

0.75

500V

600V

750V

FKN10B

10W

0R1-56R

52.0

8.0

0.75

750V

800V

1000V

Fusing Spec.

Multiple Rated power

Rated resistamce range

<2R

2~10R

>10R

Fusing time (s)

G

12

60

30

B

16

60

30

15

C

25

30

15

7.5

J

25

 Test Item

Test Condition

Performance

Temperature coefficient

Test the resistance value at normal temperature and normal temperature added 100℃,calculate per℃ resistance value change rate .

±300ppm/℃

Short time overload

1/2~4W:According 5 times rated voltage, 5~10W:According 10 times rated power to account the voltage or Max.overload voltage (get the lower) for 5 seconds.

ΔR≤±(2%R0+0.05Ω)

Pulse overload

At 4 × rated voltage or Max. pulse overload voltage (get the lower) cycle 10000±200 times(1 second on, 25 seconds off ).

ΔR≤±(1%R0+0.05Ω)

Resistance to soldering heat

Immerge into 350±10℃ tin stove for 2~3 seconds.

ΔR≤±(1%R0+0.05Ω)

Solderability

Immerge into 245±3℃ tin stove for 2~3 seconds.

The area of soldering is over 95%

Temperature cycling

At  -55℃ for 30 min, then at +25℃ for 10~15 min, then at +125℃ for 30 min, then at +25℃ for 10~15 min, total 5 cycles.

ΔR≤±(1%R0+0.05Ω)

Load life in humidity

Overload rated voltage or ing voltage (get the lower) for 1000 hours (1.5 hours on and half-hour off ) at the 40±2℃ and 90~95% relative humidity.

ΔR≤±(5%R0+0.05Ω)

Load life in heat

Overload rated voltage or ing voltage (get the lower ) for 1000 hours (1.5 hours on and half-hour off) at the 70±2℃.

ΔR≤±(5%R0+0.05Ω)

Nonflammability

Respectively load AC voltage by 5,10,16 times rared power for 5 minutes.

No visible flame.

FKN

01B

J

C

T520

10R00

Product Name

Power

Tol.

Fusing Spec.

Forming

Ohm

Wirewound Fuse Resistors

012=1/2W

01B=1W

02B=2W

10B=10W

G=±2%

J=±5%

K=±10%

G

C

B

J

T520=T52

T710=T71

M001=M

F001=F

B001=B

0R220=0.22Ω

10R00=10Ω

100R0=100Ω

1K000=1KΩ
