Signal Switch 18x18 Modular and Scalable 18*18 Matrix Switcher With Central Controller Card Fucntion

SPLMII is an central controller with 8*8 matrix switcher functions, VGA 4*4 , composite video 4*4/5*3/6*2/7*1, and audio 8*4 matrix switching system (with audio volume adjustment function), are highly integrated.

It is with 8-channel IR port, 4I/O inputs, three programmable serial ports, 32-bit embedded microprocessor, support complex logic computing. 3 programmable outputs serial ports, one serial port is for program downloading, one AVCIT net port, widely used in small and medium sized multifunctional meeting rooms, video conferencing systems, medium and large institutions, intelligent home and other occasions.

SPLM-II

1. 32-bit embedded processor, frequency up to 533MHZ;

2. Highly integrated co processor chip, with fine layout, enable the system running to be stably and efficient;

3. 8 MB of memory and 16 MB flash memory;

4. Programmable control platform, interactive control structure;

5. VGA 4*4 matrix switcher functions, VGA 15HDF interface

6. Optional 4*4/5*3/6*2/7*1 composite video matrix switcher functions, BNC interface;

7. Audio 8*4 matrix switching, 3-bit phoenix interface;

8. 3 programmable bidirectional serial ports, DB9/M Interface;

9. 1 bi-directional serial port for program downloading, DB9/F interface, 1 AVCIT net port;

10. 8 programmable IR port, 4 programmableI/O port ;

11. IR learning function;

12. 32 level volume adjustable(optional).

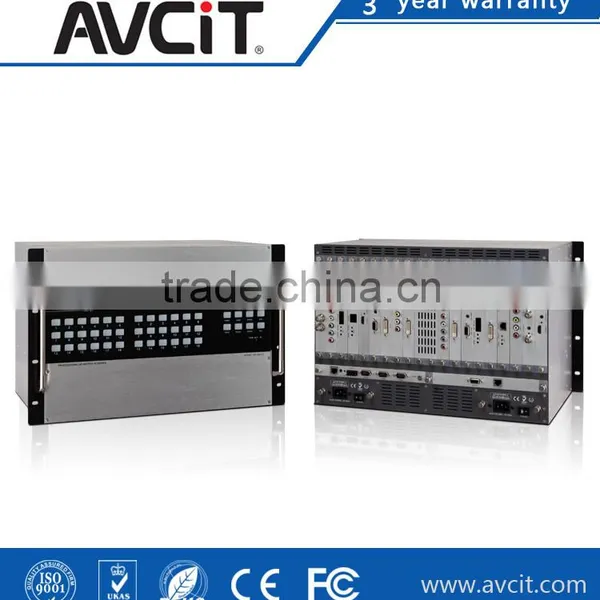

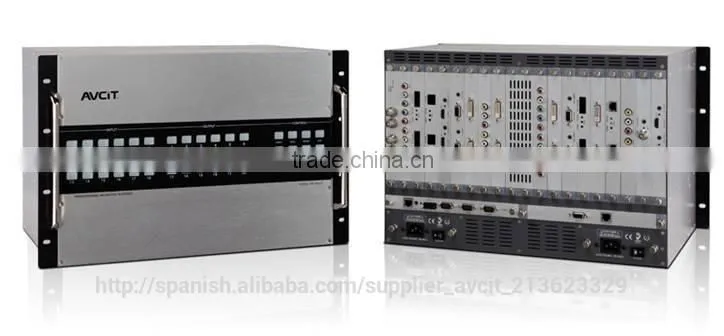

HD1818

1.Modular structure: Input and output signal support all digital and analog formats, such as AV, VGA, YPbPr, DVI, HDMI, HD,SDI, OpricFiber, RJ45, we even developped central controller module, which works with HD1010, HD1818 and HD3636;

2. Long distance driver feature: Input with automatic equalization, effectively reducing ISI due to long distance transmission; Output with pre,emphasis for signals; Input support receiving delay, apply for the time compensation when the differential pair of lines are with unequal length;

3.Connection indicating: Input and output modules are with led lighting once connected;

 4.Compatible with HDCP: Make sure that protected media content from Blue-ray DVD, Gane box etc;
