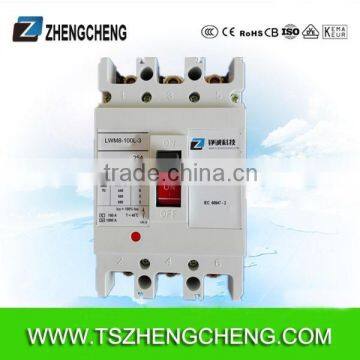

MCCB Moulded Case Circuit Breaker CM1electrical Circuit Breaker 25A LWM8-100L-3P

Applications and functions

1. Incoming and outgoing function in distribution systems
2. Switching and protection devices for motors, transformers and capacitors
3. Disconnect or units with features for stopping and switching off in an emergency mechanisms and  terminal covers in conjunction with likable rotary operating.
4. Available in the following versions.
5. Power protection: the overload and short-circuit releases are designed for the protection of cable,  leads and non-motor loads.
6.  Motor protection: the overload and short-circuit releases are designed for optimized protection and  direct-on-line starting of induction squirrel-cage motors. The circuit breakers for motor protection are  susceptible to phase failure and feature an adjustable trip class.

Instruction of type code

LWM8- 100L – 16 – 3

Series code

Breaking capacity

L: Standard breaking capacity

M: Medium breaking capacity

H: High breaking capacity

Rated current(A):

10,16,20,25,32,40,50,63(Frame A)

16,20,25,32,40,50,63,80(Frame B)

100,125,160,180,200,225(Frame C)

225,2520,315,350,400(Frame D)

400,500,630(Frame E)

630,700,800(Frame F)

Poles: 3:3P;4:4P

Technical specifications:

LWM8 series product accessory

1. Body
2. Plug-in connection
3. Rear panel connection
4. Auxiliary
5. Alarm contact
6. Shunt release
7. Under-voltage release
8. Rotary handle operating mechanism
9. Rotary handle operating mechanism
10. Electromagnetic operating mechanism
11. Electric motor operating mechanism

 Outline and installation dimensions
