WCDMA 3G GSM FWT FOR Pstn Landline Back up

WCDMA 3G GSM FWT FOR pstn landline back up

2G and 3G Terminal base

2G and 3G Fixed terminal

2G and 3G GSM MODULE

2G and 3G Fixed wireless terminal FWT

2G and 3G Cellular celular terminal base model

Specification:

2G and 3G both network compatible

DTMF or fsk caller ID display

Reversal polarity for billing function

Lock pin or network for operator service

GPRS function optionsl send protocal to end server

1.General Description

3G WCDMA FWT8848 is a WCDMA to Analog Converter(single port, insert 1 sim card only), the device can produce a FXS line to allow a regular phone to be connected and u sed just like a local landline(PSTN) except your calls will  go out the GSM network. This device can both receive and make calls.

The main application is: Connecting the RJ11 FXS line to connect Ordinary telephone set for voice call; to connect PBX for call extensions; to connect billing systems for public phone use; to connect VoIP FXO gateway to realize VoIP call termination; to connect alarm system for security purpose, etc. It is not a VOIP gateway, nor a GSM+VOIP gateway, It is a GSM Fixed Wireless Terminal that produces an analog FXS phone line .

Module employed:

  3G Requency: 3G/UMTS 850/1900MHZ
                             3G/UMTS 900/2100MHZ
                             3G/UMTS 850/2100MHZ

2. Features:

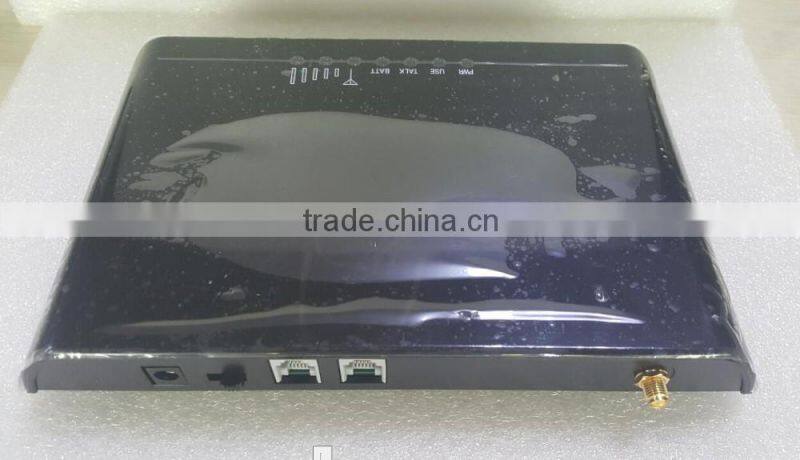

1) It is a 1 port WCDMA FWT which has 2 RJ-11 outputs for extensions;

2) It can connect with ordinary telephone set, PBX , VOIP Gateway, Billing meter etc.

3) Employ industrial module to make

4) Simple to install and easy to maintain

5) Steady module and reliable design ensures good performance

6) Provides optimized circuit directly connecting the exchange device for extensions

7) Compatible to most telephones, PBX device.

8) Strong signals with high gain antenna

9) Attractive plastic casing

10) SIM card supported (1.8V, 3V)

11) Caller ID display

12) Provides reversal polarity signal for metering

13) No noise and clear voice

14) Suitable for wide voltage range and low power consumption

15) Suitable for all kinds of weather and environment

16) Locking PIN / network (optional)

3.Technical Specifications:

Phone interface: supply RJ-11 Phone Interface

Hanging voltage: 45V

Picking off voltage: 30mA / 41mA

Dialing tone Frequency: 450HzAntenna

interface: Antenna

amplifying>2.5dbSensitivity:<-104DBM

Transmitting power<3W

Color: White /Black (optional)

AC-Adapter interface: Input: AC 110~240VAC  50~60Hz  Output: 12DC 1A.

AC-Adapter type: EU, US, AU, British can be optional

Working diagram
