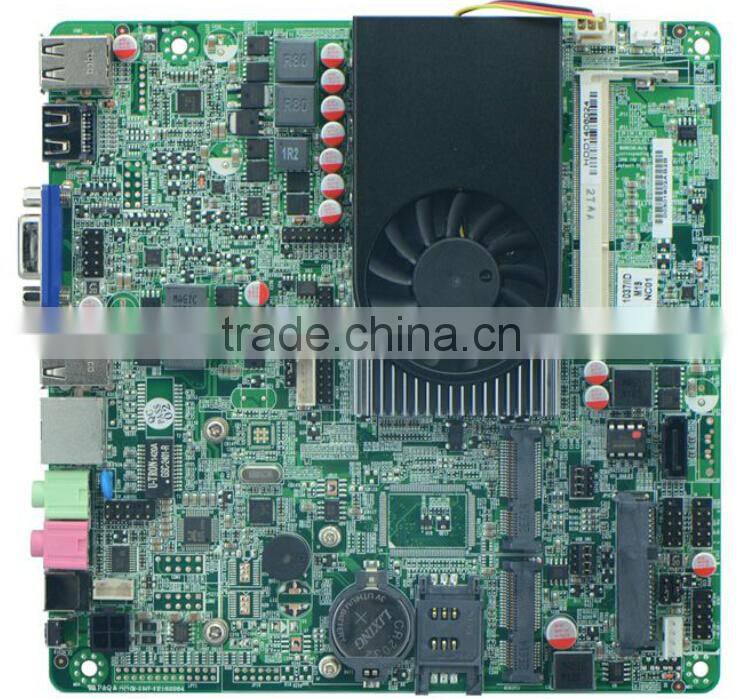

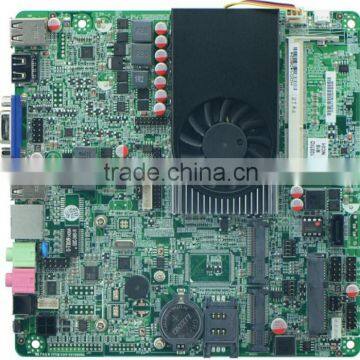

Custom motherboard Integrated Intel celeron 1037 u mini pc Industrial Motherboard

CPU

Integrated Intel ® 1037 u 22 nm 1.80 GHz

dual-core processor TDP 17 w, compatible

Intel ® 847, 1007 and I3, I5 and I7 processor (FCBGA1023).

Chipset

Intel® HM65 ,  Compatible with Intel ® NM70

Memory

1* SO DDR3 1333/1066MHz ,max to 8GB

Power

DC 12V In

Storage

A standard SATA1 hard disk interface and

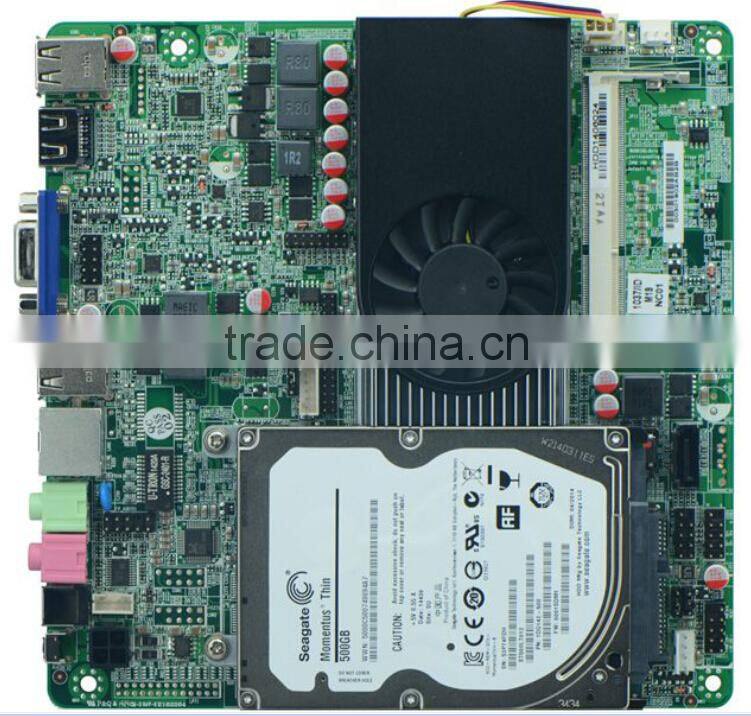

A 2.5 -inch  notebook hard drive , Adopt copper column support, can be directly installed

laptop hard drive, transmission speed up to 6 GBPS

Network

Integrated a RTL gigabit nics, supported sensei, PXE network

Sound

Integrated ALC662 6 channel high-fidelity audio controller, support MIC, Line_out, power

Amplifier

Suggest to use 3 Ω 2 w speaker amplifiers

Display

Integrated Intel ® HD2500 core graphics

VGA/LVDS/HDMI display output

Expansion

Bus

Interface

1*Mini-PCIE slot , Support WIF/USB/ WIFI/3G

1*MSATA slot , Support USB WIFI, Intel SSD solid-state drives, transmission speed can reach 6 GBPS

BIOS

32MB SMT Flash ROM

Size

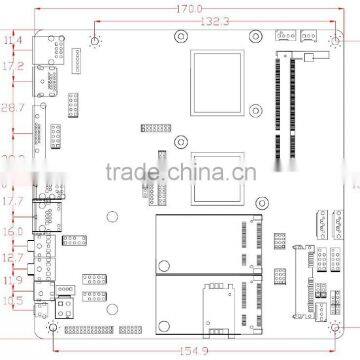

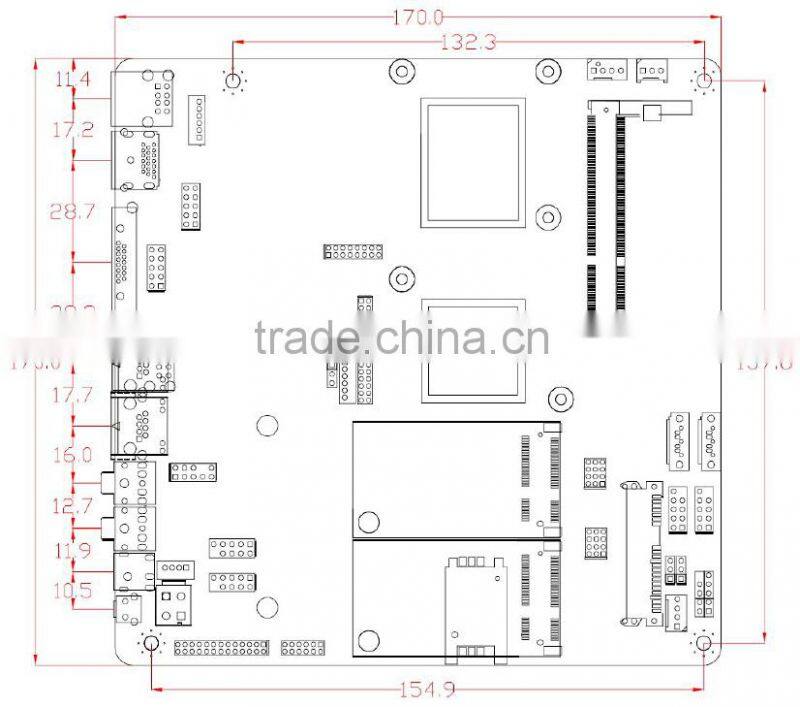

170mm * 170mm

SATA

1 * an LVDS interface, support for dual channel 24 bitlcd (double eight) 2*15pin

1 * JHDMI interface 2*8Pin

1 * JVGA1 interface , the same as the DB15

signal 2 * 5 pin

4 * USB 2.0 interface Mini-PCIE

1 * FPANEL1 function button and the indicator light on the

front panel interface 2 * 5 pin

1 * AUDIO AUDIO interface on the front panel

1 * 4 pin interface power amplifier

1 * SIM gets stuck

1 * PWROUT hard disk power supply interface

* 4 pin ATX power supply interface support 12 v input and output, according to the use of DC power supply output voltage

1* LVDS INVERTER

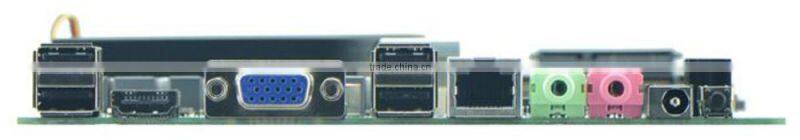

Backplane

Interface

4 * USB 2.0 interface (including alternative USB2 and LAN2)

1 * HDMI interface

1 * VGA interface

1 * RJ - 45 network interface

1 * the Line out (green)

1 * Mic (red)

1* 12 v DC power input interface

1 * the Power or Reset switch (optional)

VWM-M19-2L

Ultra-thin,  Celeron1037 u CPU, HD video card, DDR3, double thousand  network card ,

 double eight LVDS

1*MSATA,1*MINIPCIE,2*COM

    VWM-M19/NC/30/N3

Ultra-thin,  Celeron1037 u CPU, HD video card, DDR3,

1 * gigabit nics , double eight LVDS

1*MSATA,1*MINIPCIE,2*COM , 2*USB3.0
