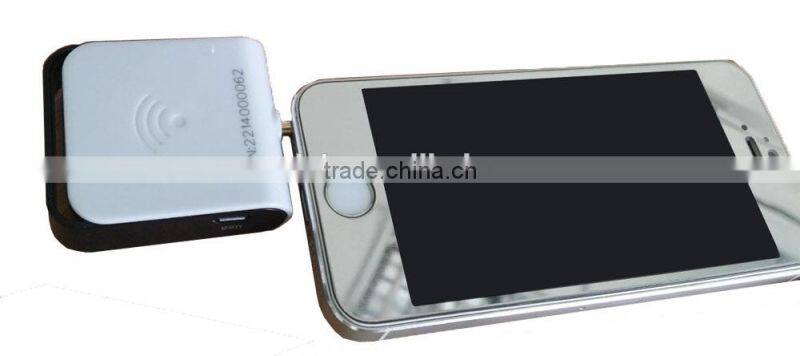

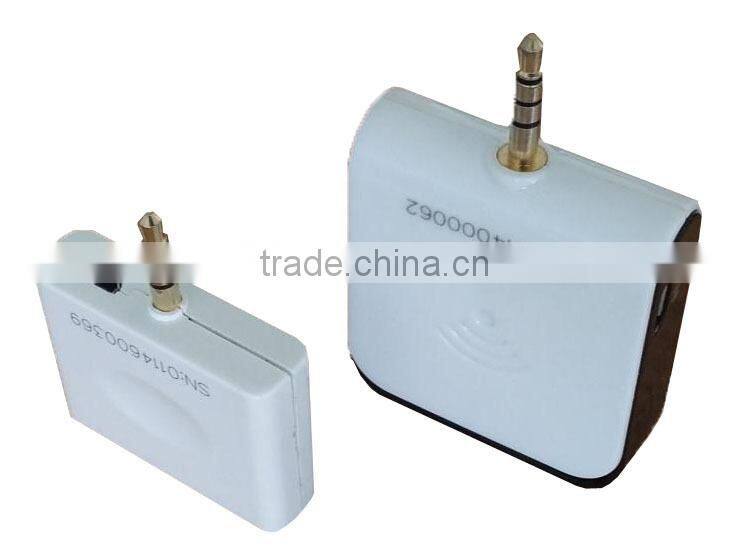

PM-R01 Support Ultra High Frequency (UHF) Label Protocol Android/IOS Headphone Interface UHF Read Card Reader

The product PM-R01 is to launch new products, in HF card elf based on the research and development of product upgrades, also through 3.5mm earphone audio export and apple IOS, Android and other mobile intelligent terminal platform connected, change the original UHF tag must use special read write device, realize the miniaturization of UHF reader, low cost, civilian, promote RFID application system engineering real popularization.

Main application areas: personal RFID terminal query, equipment assets inventory, the intelligent tour appliances, logistics electronic tag query, intelligent electronic patrol.

  Parameter specification

1), support ultra high frequency (UHF) label protocol

2), support Android, IOS and other intelligent system platform

3), communication interface: 3.5mm audio interface (common earphone interface)

4), read distance: 0.5 m (depending on the size of the label)

5), work long: continuous work 4 hours

6), materials: ABS+PC engineering plastics

7), size: 48mm*42mm*15mm

8), weight: 60g

9), battery capacity: 550mA

10), working environment temperature: -10 ~60

12), indicator status:

1.Normal work: the green light is long and bright

2.read the label ID: green light flashing

3.Read the label sector data: green light flashing

4.The equipment abnormal: bright lights

5.The amount of electricity, low light has been slow flashing (low battery alarm, please charge as soon as possible)

6.The ultra low power, light has been flashing fast: (low power to stop using the card to read)

7.in charge: the red light

8.The charging is completed, the green light:

Apple applicable models:

iPhone4 iPhone4S iPhone5S(ME451CH/A) iPhone5S(MF398CH/A)

iPad2 iPad4(MD510ZP/A) iPad mini(MD531CH/A)

Android Application Models:

Brand model

Samsung

I8150 I9508 I8190N 9300 I569

Millet

M2 MI-ONE MI 1S MI 1SC MI2

N719 I939 N7100CC I8262D S5820 MI 2A MI2S MI2-SC MI-ONE Plus NOTE1TD

I9500 S7566 S7562i S7568 S5830 HM1STD NOTE1W HM1 MI3

S5830I S6500D S7562 I959 I519

ZTE

U880s U930 V880 N880E U880

I509 GT-N8013 SPH-L900 S7568I N7100 N880 U956 V790 NX403A N807

SM-G3502I SM-N9006 SM-C101 G3508J I9100G M901C

I9100 I739 SCH-I829

Huawei

C8813D C8813Q C8812 C8812e P6-U06

HTC

A6380 A510e Rezound A9191 S710E T8951 U8661 C8650+ G510-0010 G520-0000

T329t S510b T328W T328D X315E U8836D G610 G610-U00 T8830 Y210-2010

Z710e Z710 C8813 P6-C00 P6-T00 T8830Pro G750-T01

OPPO

U701T R815W U705T U705W R805 H30-T00 T8828 G700-U00 Y320-U01

R823T R801 R821T R819T R811

Coolpad

5930 7260+ 7295A 7295 7019A

X510t X909T R829T 7296 8297 7251

Step by step

Y3t X1S EIt X1St Y11

Lenovo

P770 A560e S890 A288t A820

S7 S6T Y19T S9 S6 A60+ P700i A798t S720 P700

X1w S7t X3t X3+ X3SW S850 A708t A308t P780 A360e

X3 Mobile customization Y11iT Y22L Y15T S9t Amagatarai W619 S757 W650 U7

Sony ST18i

Jin

E6 GN708T E5 GN810 GN9000

Sony LT26i S39h L36h E3 E3T

Lingyun U802 LOVME X10

Meizu MX2-M040 MX2-M045 MX3-M355 M032 Ou Boxin IVO6600

Nuo Yaxin A906S Konka W990

The new Europe Hosin-U7 Hosin-V60 Yue Litong RLT5555

VOTO T6000 X2 Pulid F6

TETC G19 Fortis T3MT

Malata Z105 Z8 Z8 Sanpu P13

The only card VIKA-T1-Nmi Ou Qi OKA13

eliteK ET666 Vanguard E60w

Yupin V610A Cool Pu N500

Amoi N821 N828 Ming Tai i760

Small pepper LA-I LA-E Monkey King W11

Telsda T5800 G_3_HLI Kongka U926 V926

Xin Zhuoyue r02 Android T9989

Empire iph-3 Roooo A900

SUGAR SS119 Cikaa CK888

Little Yang Shu MM1102 In Hong Kong A9PLUS

Meters U1 UOOGOU X6

The first reader of the UHF audio interface for the first domestic R & D and production.

(the numerical sample contains SDK development kit, demo software, technical service.)!
