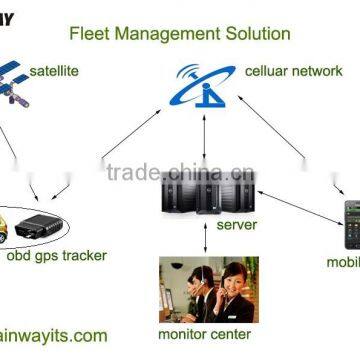

vehicle GPS Tracker for realtime tracking, supporting Voice Monitoring/Cut-off Oil/SOS Call/Alarm/Electronic Fence

GPS Specifications

GPS Chipset

SiRF

Frequency

L1 frequency band, C/A code, 48 channels

Sensitivity

Tracking: -163dBm

Acquisition: -160dBm

Accuracy

Position: 5m CEP without SA

Velocity: 0.1m/s without SA

Timing(PPS): 60ns RMS

Acquisition Time

Cold Start: 30s

Warm Start: 22s

Hot Start: 1s

Re-acquisition: <1s

Datum

WGS-84

SBAS

WAAS, EGNOS, NSAS

GSM Specifications

Frequency

Quad-Band: 850/900/1800/1900MHz

Compliant to GSM/GPRS phase2/2+

EGSM900/GSM850 class4(2W)

GSM1800/GSM1900 class1(1W)

GPRS

GPRS multi-slot class 10

GPRS mobile station class B

Receiving Sensitivity

<-107dBm

Interface

Analog Input

One analog input (PIN 13) for fuel sensor

Digital Input

One negative trigger input (PIN 16) for panic button, two positive trigger inputs (PIN 7 and PIN 19) to detect ACC, doors or load etc

Digital Output

One digital output (PIN 8) to control

engine or doors etc

Two-Way Audio

PIN 5 and PIN 15 for microphone, PIN4 and PIN 14 for horn

Serial Port

One RS-232 port for camera or LCD

GPS Antenna

External

GSM Antenna

External

Air Interface Protocol

Transmit Protocol

TCP, UDP, SMS

Schedule Timing Report

Position report at preset time interval

SOS Alarm

Press panic button for emergent rescue

Speeding Alarm

Alarm once over preset speed

Geo-Fence Alarm

Alarm once entering or leaving assigned area

Idling Alarm

Alarm when engine is on for a long time but vehicle is static

Fatigue Alarm

Alarm when vehicle has run for a long time

External Power Alarm

Alarm once external power disconnecting

Remote Control

Control the digital output through air interface protocol

General Specifications

MCU

NXP ARM Cortex M3

Sensor

Fuel sensor, accelerator sensor and

rotation sensor (optional)

Casing

Aluminium alloy, waterproof and dustproof

Backup Battery

Internal 6V NiMH batteries

Power Management

Full power pathing. Internal batteries start working when external power is exhausted

Operation Voltage

DC 9-32V

Operation Temperature

-20ºC to +70ºC

Store Temperature

-30ºC to +85ºC

Operating Humidity

5% to 95%

Dimension

108*88.5*32mm

Weight

320g

Number

Configuration

Packet

1

GPS device

Yes

2

GPS antenna

Yes

3

GSM antenna

Yes

4

Communication antenna

Yes

5

Power line

Yes

6

ACC signal detecting line

Yes

7

SOS button

Yes

8

Internal battery

Yes

9

Empty/full load detecting line

Optional

10

Door open/lock detecting line

Optional

11

Microphone

Optional

12

Horn/ speaker

Optional

13

Relay for electricity or oil cutoff

Optional

14

Fuel sensor

Optional

15

Rotational sensor

Optional

16

Digital camera

Optional

17

LCD screen

Optional

18

IC card

Optional

19

LCD connection lines

Optional

20

Installation holders and velcro

Yes

21

Installation screws

Yes

22

User manual

Yes

23

Quality assurance card

Yes
