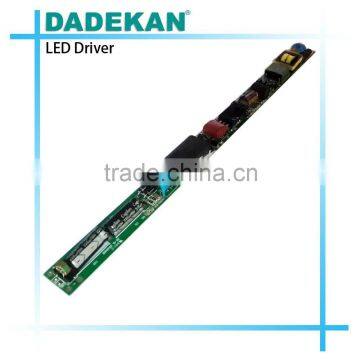

Constant Current Driver Led for T8

MODEL

DEK-TP22B

Input

Input Voltage

90VAC~305VAC

Voltage Range

100VAC~277VAC

Start-up Voltage(-25~70℃)

90VAC

Frequency Range

47Hz~63Hz

Power Factor(@25℃)

>0.9@220VAC, Full Load

AC Current (@25℃)

0.3A @100VAC Full Load

Inrush Current (@ 25℃)

50A @277VAC Full Load

Output

Output Voltage Range

30V~42V

Output Current

380~550mA

Output Power

16~23W

Conversion Efficiency (@25℃)

88% @220VAC, Full Load

No-load Output Voltage

50VMax.

Line Regulation (@-25~70℃)

±5%

Accuracy Constant(@-25~70℃)

±5%

Set-up Time(@25℃)

3S Max.@100~277VAC, Full Load

Temperature Coefficient(@-25~70℃)

±0.03%/℃

Overshoot (@-25~70℃)

±5%  No-load Rated Voltage

Output Ripple & Noise

0<Ta≤70℃

≤4.5VP-P

-25≤Ta≤0℃

/

Protection

(-25~70℃)

Input Electrical

Low Voltage Protection

/

Over Voltage Protection

/

Output Electrical

Shorted Circuit Protection

  Hiccup, Auto Recovery

No-load Protection

  Constant Voltage

Over Temperature Protection

/

Environmental

Requirement

Storage Temp. & Hum.

-40℃~85℃; 10%~95%RH  No condensing

Operating amb. Temp. & Hum.

-40℃~60℃; 20%~90%RH  No condensing

Altitude

3000m

IPX

/

EMC

Isolation Resistance

Input--out: 50M OHMS

Withstand Voltage

Input--out: 3KVAC/5mA

Ground Impedance

/

Safety Standards

IEC 61347-2-13/GB19510.14/UL8750

EMI

CE

EN 55015:1998,+A1:2000 +A2:2003,CLASS B

RE

EN 55015:1998,+A1:2000 +A2:2003,CLASS B

Harmonic Current

EN6100-3-2

EMS

CS

EN61000-4-6

RS

EN61000-4-3

SURGE

EN61000-4-5  Test: Power Line to Line:500V

    Voltage fluctuations&flicker

EN61000-3-3

Power Frequency Harassment

EN61000-4-8

EFT

EN61000-4-4

Other

Dimensions (L * W * H)

250mm X 17mm X 10mm;±1mm

Weight

/

Package

/

Cooling Method

Ventilation Cooling

Reliability

Burn-in

The power supply shall go a minimum of 4 Hours burn-in test under full load condition.

 Design MTBF

@25℃, MIL-HDBK-217 Method 2 Components Stress Method

Design electrolytic capacitor life

17520Hrs @50℃ Full load and units continuously working

Note

1,Measured at 20MHz of bandwidth by using a 12” twisted pair-wire terminated with a 0.1 uF & 10uF parallel capacitor.

2,Test spare parts: test voltage for 500 VDC, 65% RH @ 25 ℃.

3,The SPS is considered a component which will be installed into final equipment. The equipment must be re-confirmed that it still meets EMC directives.

Minimum

Negative Load

Requirements

  None

Accessories

/
