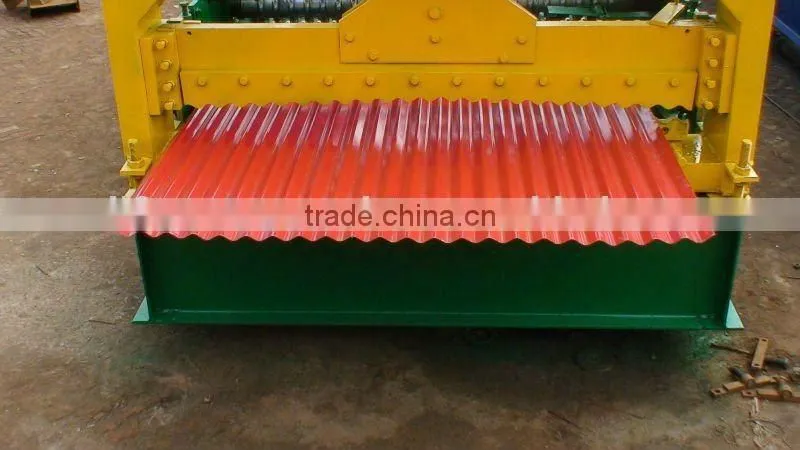

Corrugated Roll Forming Machine for Aluminium/steel/metal Roofing Sheets

Specifications

The Technical parameters:

- suitable raw material:Color steel sheet; Galvanized steel sheet

- thickness of the material: 0.5-0.6mm

- yield strength of material: 235Mpa

- uncoiler’s loading capacity: Max.capacity: 5000Kgs.(can be increased to be 10 tons)

- forming speed: about 2~3m/min

- step distance: adjustable according to requirment (≥250mm)

- main motor power: 5.5Kw(Depend on final design)

- hydraulic station power: 5.5Kw(Depend on final design)

- controling systerm: Mitsubishi PLC & converter

- Votage: 380V, 3 phase 60Hz or according to at buyer’s requirement.

- the quantity of the roller group: at lest 18 groups(depend on final design)

- machine dimension: about 18m*1.5m*1.4m(depend on final design)

- total weight:about 9500kgs(depend on final design)

Material of Roll former system

- Roller: High grade No.45 forged steel, plated hard chromed on the surface of rollers

With thickness 0.05mm.

- Active shaft material: high grade No.45 carbon wrought steel at diameter 75mm.

- cutting blade: Cr12 mould steel with quenched treatment.

Working flow

decoiling the sheet----guiding the sheet---covering the film---roll forming---measuring the length---pressing the panel---cutting the panel---panels to the supporter

Machine features

---precise forming

---high-solid forming stand guarantees the good and uniform high quality of fina product

---the operation automatically minimize the tolerance of cutting length

The final Products features

---a stylish and attractive design,giving the apperance of a traditional roof tile.

---resistant to frost,heat,hail,and gales.100% waterproof.

---the raw material can be in different color,with elegant and noble looking,it is widely used as the garden like factory,hotel,exhibition,villa,civil construction etc.
