SD card pixel led controller T-1000s

Specifications

pixel led controller T-1000s
1.sd card led controller
ntrol 2048 pixels
3,.work with led pixel light

           SD card pixel led controller T-1000s



Feature:



1,32 -256 Gray,Gamma correction procession software

2,Support the rules and special-shaped handle.

3,Single-port output,can support 2048 lights

4,Off-line control, play back content stored in the SD card

5,T-1000S store a maximum of 16 documents,copy multiple files to the SD card in order



Note:



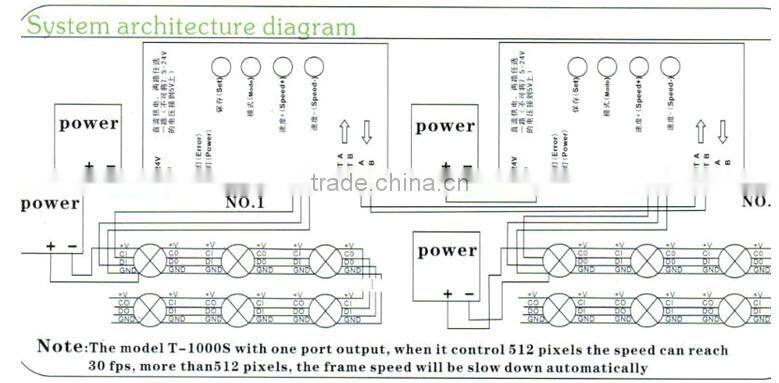

1.T-1000S port 512 lights, the playback speed of up to 30 frames / sec, the port more than 512 lights, the frame rate with the increase in the number of lights automatically reduced.



2. Display files naming: when placing one file, copy the software-generated display file to the formatted SD card, when placing multiple files should be named as “00_1.led”, 01_1.led”, 02_1.led”…(00means the first display file, 01means the second, and so on)



Support chips:



Support chips	LedEdit corresponding model	Single one support lights	Remarks  LED pixel RGB
LPD6803,D705,1101,6909,6912	T-1000-6803	2048pixels
LPD8806,LPD8809	T-1000-8806	2048pixels
TM1803,TM1804,TM1809,TM1812	T-1000-TM	2048pixels	TM1804 and TM1809 are divided into high and low
DMX512	T-1000-DMX	170/512pixels	Compatible standard DMX512agreement
WS2801,WS2803	T-1000-WS	2048pixels
TLS3001,TLS3002	T-1000-TLS	2048pixels
P9813	T-1000-P9813	2048pixels
SM16715	T-1000-SM16715	2048pixels
SM16716	T-1000-SM16716	2048pixels
BS0815	T-1000-0815	2048pixels
Match 6909,6912 Guardrail tube	T-1000-HL32	1024pixels×sub-control quantity	Must connect sub-control board

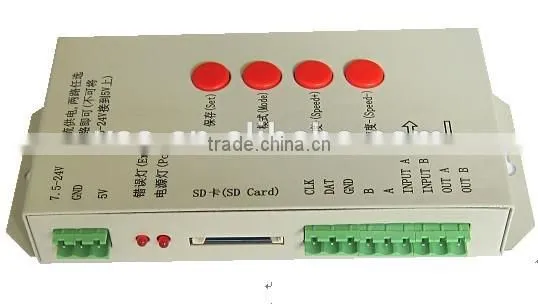

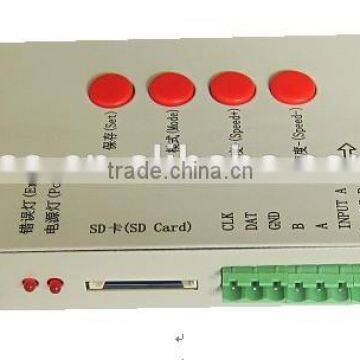

Screen printing definition :



7.5-24V	DC power input, to provide two sets of power input, select a group can be.
5V
GND	Power Ground
ERROR	Error indicator
POWER	Power LED
SD CARD	SD card slot
CLK	Output signal CLK
DAT	Output signal DATA
GND	Signal ground
B	Compatible with DMX,differential A(DAT+),and differential B(DAT-).
A
GND	Signal ground





Regulatory function button:



SET	Save Settings to save current settings file and the playback speed
MODE	Switch File
SPEED+	Speed up the playback speed
SPEED-	Slow down the playback speed



Note:



      1.T-1000S controller can only use a single one;

      2.T-1000S is single port output,can support up to 1024/2048 pixels;

      3. When control single-line IC, connect the DAT, GNT of the controller and lamp correspondingly

      4.When using differential signal(485 signal), connect the controller output signal A,B and lighting signal line A(DAT+),B(DAT-) correspondingly



 Specific parameters:

  Memory Card:

    Type:SD Card(if control more lights, suggest using high speed SD card)

    Capacity:128MB to 2GB

    File Format:FAT format

    Store files: *.led



  Physical parameters:



     Power Supply:DC5V/DC7.5- 24V input

     Power:2W

    Weight:0.35kg



NOTE:





 1,To copy files to SD card ,you must first format the SD card, pay attention to is that each copy must be formatted before.

 2,SD card must be formatted as "FAT" format.



Controller on the SD card can not be hot-swappable, plug the SD card every time, you must first disconnect the power supply controller
